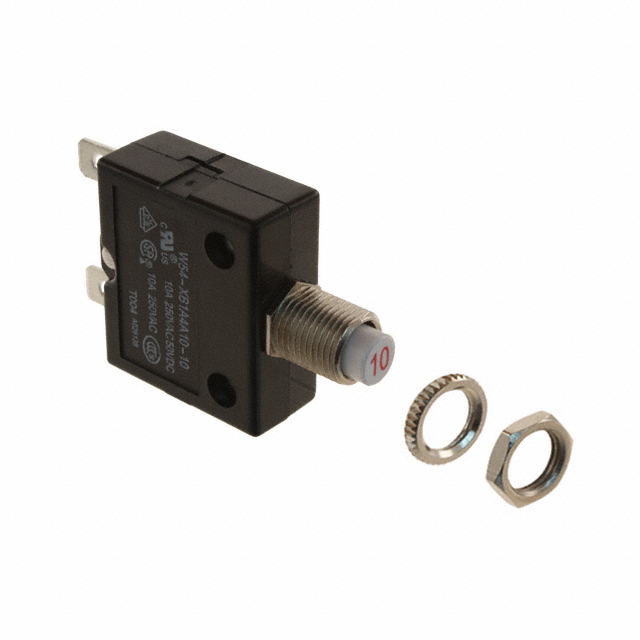

W54-XB1A4A10-10

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 热断路器, W54 系列, 10A, 1 极
供应商型号: JY-W54-XB1A4A10-10
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 断路器 W54-XB1A4A10-10

W54-XB1A4A10-10概述

    W54系列热断路器技术手册

    1. 产品简介


    W54系列是泰科电子(Tyco Electronics)推出的一款单极、按压复位型热断路器。该产品适用于需要过载保护的应用场合,如家用电器、工业设备及照明系统等。其主要功能包括持续承载额定电流、自动断开过载电流,并具备独特的视觉指示功能,确保在断开状态时能够明确识别。

    2. 技术参数


    - 电流范围: 5A至40A
    - 电阻: 额定电流与典型电阻关系参见图表
    - 工作电压: 最大工作电压为250VAC / 50VDC
    - 绝缘电阻: ≥100兆欧
    - 机械强度: 工作温度范围为0°C至+60°C
    - 断流能力: 1000安培(符合UL标准1077)
    - 复位时间: 60秒
    - 电气规格: 可承受额定电流100%,可在135%的额定电流下1小时内强制断开

    3. 产品特点和优势


    - 无需手动复位: 断开后自动复位。
    - 视觉指示: 断开时按钮伸展,方便用户检查。
    - 多种接线方式: 提供直角、水平等多种安装选项。
    - 多种材料选择: 银镉氧化物和银锡氧化物两种接触材料可选。
    - 底部标记: 可选配底部标记显示额定电流。

    4. 应用案例和使用建议


    - 家庭应用: 冰箱、洗衣机、微波炉等家电设备的过载保护。
    - 工业应用: 自动化设备、电动工具、工业控制系统。
    - 照明系统: 照明灯具、LED驱动电源。
    使用建议:
    - 确保电路符合产品最大工作电压要求。
    - 在高温环境下使用时,注意补偿系数调整,以确保准确的过载保护。
    - 定期检查断路器的外观和功能状态,确保安全运行。

    5. 兼容性和支持


    - 认证: UL 1077认可(适用于加拿大和美国),CSA认证(仅限125VAC),VDE 0642/EN60934(适用于设备电路断路器)。
    - 制造商支持: 泰科电子提供详尽的技术文档、技术支持和维护服务。客户可通过指定电话号码获取支持信息。

    6. 常见问题与解决方案


    - Q1: 为什么断路器会自动断开?
    - A1: 当电路过载或电流超过额定值135%时,断路器将自动断开,防止设备损坏。

    - Q2: 如何检查断路器的状态?
    - A2: 断路器断开时,按钮会伸出,提供清晰的视觉指示。按下按钮复位即可恢复正常工作。

    7. 总结和推荐


    W54系列热断路器是一款高效可靠的过载保护设备,具有易于安装、多种选择、可靠性高和广泛的适用范围等特点。无论是家庭还是工业应用,都能提供出色的保护功能。强烈推荐在需要过载保护的场合使用此产品。

W54-XB1A4A10-10参数

参数
断路器类型 热敏式
执行器类型 按下重置
额定电流 10A
极数 1
额定电压-AC 250V
额定电压-DC -
照明电压-标称值 -
照明
长*宽*高 31mm*14.6mm*35mm
安装方式 面板安装
应用等级 商业级
零件状态 在售
包装方式 托盘

W54-XB1A4A10-10厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W54-XB1A4A10-10数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W54-XB1A4A10-10 W54-XB1A4A10-10数据手册

W54-XB1A4A10-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
