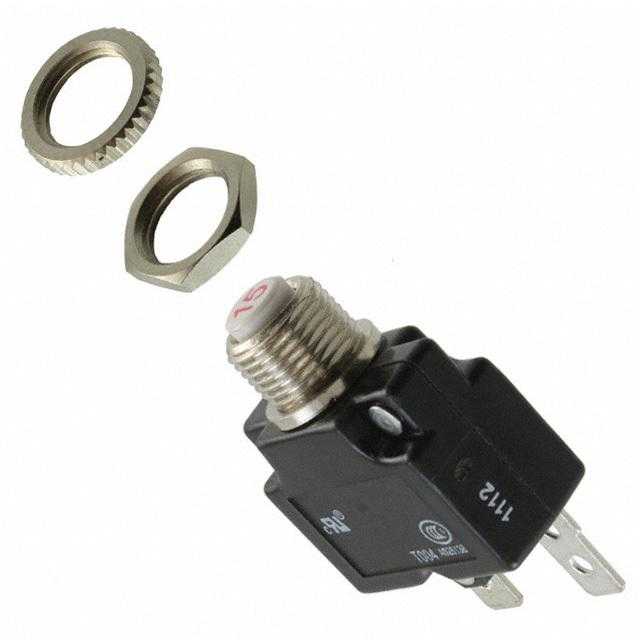

W57-XB7A4A10-8

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 250V 1 无 8A 热敏式 按下复位 面板安装
供应商型号: Q-W57-XB7A4A10-8
供应商: 国内现货
标准整包数: 25
TE CONNECTIVITY 断路器 W57-XB7A4A10-8

W57-XB7A4A10-8概述

    W57系列紧凑型推式复位热断路器技术手册

    产品简介


    W57系列是一款紧凑型单极推式复位热断路器,适用于各类电子设备。该断路器提供3A至20A的额定电流范围,具有防误手动复位的功能,设计用于补充保护电路。W57系列通过了UL1077认证并符合Ignition Protection标准,在北美地区尤为适用。

    技术参数


    以下是W57系列的技术规格及电气特性摘要:
    - 电气数据:
    - 额定电流:3A~20A
    - 最大电压:250VAC(交流),50VDC(直流)
    - 连续承载能力:100%的额定电流
    - 热稳定性:能在135%的额定电流下在一小时内必须跳闸
    - 断开容量:1000A(根据UL标准1077)
    - 机械及环境数据:
    - 工作温度范围:0°C到+60°C
    - 终端:.250英寸(6.35毫米)快接终端
    - 操作重量:约0.5盎司(14.3克)
    - 绝缘数据:
    - 绝缘电阻:100兆欧姆
    - 介电强度:1500VAC(60秒)

    产品特点和优势


    - 新紧凑设计: W57系列体积小,非常适合空间有限的应用场景。
    - 不能手动复位: 增强了系统的安全性能。
    - 按钮显示: 可视化跳闸指示功能,便于快速检测故障。
    - 复位时间短: 复位时间为60秒。
    - 多种安装选项: 包括塑料、金属安装以及不同的螺纹类型和终端弯折角度,以满足不同应用需求。

    应用案例和使用建议


    W57系列广泛应用于各类电器、通信设备、汽车系统以及工业控制设备中。使用建议如下:
    - 正确选择型号: 用户需要根据具体的工作环境和电流要求选择适当的型号。
    - 定期检查: 定期检查连接处和操作状态,确保电路安全。
    - 避免超温使用: 请勿在超过推荐的工作温度范围内使用。

    兼容性和支持


    W57系列可与多种电气组件兼容,如不同的终端类型和安装方式。制造商提供了详尽的支持文档和客户服务,包括技术咨询、产品选型指导等。

    常见问题与解决方案


    - 问题:复位后设备仍无法正常工作。
    - 解决方案: 检查负载电流是否过大,或者是否有机械故障导致电路未完全接通。
    - 问题:热断路器频繁跳闸。
    - 解决方案: 查看电流是否超过最大承载能力,同时考虑电路的过载防护设计。
    - 问题:设备无法正确接地。
    - 解决方案: 确认所有接线正确,无松动或接触不良现象。

    总结和推荐


    W57系列断路器以其紧凑的设计、高效的过载保护能力和丰富的安装选项,在同类产品中脱颖而出。它的广泛应用和便捷的操作使其成为众多工业和消费类电子设备的理想选择。强烈推荐用户在需要高可靠性断路器时选用W57系列。

W57-XB7A4A10-8参数

参数
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 按下复位
额定电流 8A
极数 1
额定电压-AC 250V
额定电压-DC -
安装方式 面板安装
零件状态 在售
包装方式 托盘

W57-XB7A4A10-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W57-XB7A4A10-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W57-XB7A4A10-8 W57-XB7A4A10-8数据手册

W57-XB7A4A10-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
