首页  >  产品百科  >  747871-8

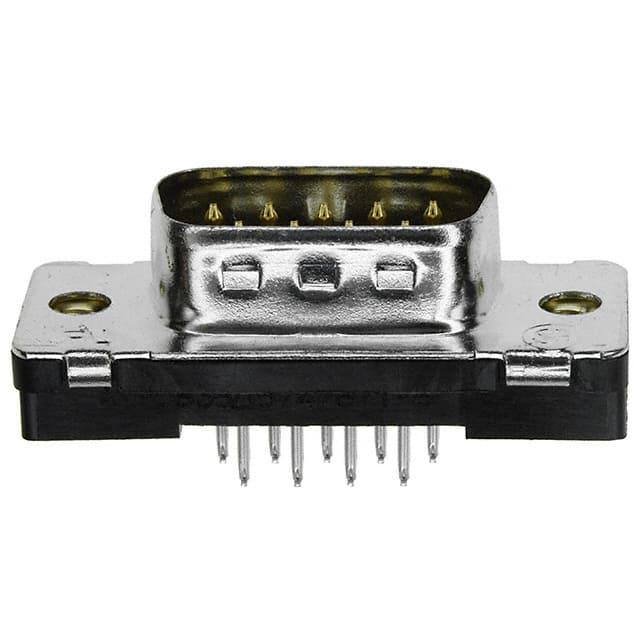

747871-8

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: 外壳尺寸为 1 的 PCB D-Sub AMPLIMITE 插头组件。这些零件的中心线间距为 2.74mm,采用垂直 PCB 安装方向。工作温度范围为 -55-105°C。
供应商型号: A23184-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY D-Sub 连接器 747871-8

747871-8概述

    # AMPLIMITE HD-20 747871-8 D-Sub PCB Connector

    产品简介


    产品类型:AMPLIMITE HD-20系列是一款专为板对板连接而设计的插头组件。它具备9个位置,采用2.74毫米(0.108英寸)的中心线间距,具有两个行布局和1个壳体尺寸。
    主要功能:这款D型子插头能够实现可靠的板对板信号传输,支持高达6安培的电流承载能力。它采用了坚固的碳钢外壳和热塑材料,适用于各种恶劣环境下的应用。
    应用领域:这种插头组件广泛应用于电信、工业自动化、医疗设备、航空航天和消费电子产品等领域,特别是在需要高可靠性和紧凑设计的应用场合。

    技术参数


    - 中心线(节距):2.74毫米(0.108英寸)
    - 行数:2行
    - 位置数:9位
    - 工作温度范围:-55°C至105°C(-67°F至221°F)
    - 电流承载能力:最大6安培
    - 安装方式:垂直安装
    - 包装数量:17个/管
    - 焊接方法:通孔焊接
    - 焊盘直径:0.66毫米(0.026英寸)
    - 焊盘长度:3.18毫米(0.125英寸)

    产品特点和优势


    - 高可靠性:采用高强度碳钢和热塑材料制造,确保在恶劣环境中的稳定性能。
    - 大电流承载能力:能够承受最高6安培的电流,适用于需要高电流的场景。
    - 耐温性能:工作温度范围宽广,适用于多种极端环境条件。
    - 标准化设计:符合多个国际标准,如UL E28476、UL 94V-0等,保证产品的安全性和合规性。
    - 易于安装:垂直安装设计,简化装配过程。

    应用案例和使用建议


    应用案例
    此款插头组件广泛应用于工业自动化控制系统中,用于板与板之间的信号传输。例如,在一个工业机器人系统中,控制器和驱动器之间的信号需要通过此类插头进行高速传输,以确保系统的稳定运行。
    使用建议
    - 环境选择:由于该插头的工作温度范围较广,适用于高温或低温环境,因此在选择安装位置时需考虑实际环境温度。
    - 安装建议:考虑到该插头的垂直安装方式,应确保在安装过程中焊盘与电路板之间的接触良好,避免虚焊或接触不良的情况。
    - 电缆管理:在实际应用中,应注意电缆的合理布置,以避免过紧或受力过大的情况,从而延长使用寿命。

    兼容性和支持


    此款插头与TE Connectivity的其他D型子连接器具有良好的兼容性,可以轻松与其他相关部件进行组合使用。此外,TE Connectivity还提供了专业的技术支持和售后服务,确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    - 问题1:如何确保插头安装后的稳定性?
    解决方案:确保插头的焊盘与电路板之间接触良好,并且焊点牢固,必要时可使用助焊剂提高焊接质量。

    - 问题2:插头在高温环境下是否会失效?
    解决方案:该插头的工作温度范围宽广,可以在-55°C至105°C范围内正常工作。在实际应用中,确保周围环境不会超出此范围即可。

    总结和推荐


    综合评估
    AMPLIMITE HD-20 747871-8插头组件以其出色的可靠性、高性能和广泛的适用性,成为众多工业应用领域的理想选择。无论是电信、工业自动化还是消费电子产品,它都能提供高效稳定的信号传输,满足不同环境下的需求。
    推荐结论
    鉴于其卓越的技术性能和广泛的适用性,我们强烈推荐AMPLIMITE HD-20 747871-8插头组件用于需要高可靠性的板对板连接场合。无论是在苛刻的工业环境中还是在日常消费品中,它都能提供出色的表现和稳定的性能。

747871-8参数

参数
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 9pin
类型 Male Pins,Plug
颜色 黑色
端接 焊盘
额定电流 6A
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

747871-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

747871-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 747871-8 747871-8数据手册

747871-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.6024 ¥ 63.6226
17+ $ 6.2235 ¥ 52.0828
34+ $ 5.9262 ¥ 49.5946
51+ $ 5.7589 ¥ 48.1952
102+ $ 5.4841 ¥ 45.8948
255+ $ 5.1409 ¥ 43.0226
510+ $ 4.8956 ¥ 40.9704
1003+ $ 4.6677 ¥ 39.063
库存: 943
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 63.62
直接购买
加入购物车
