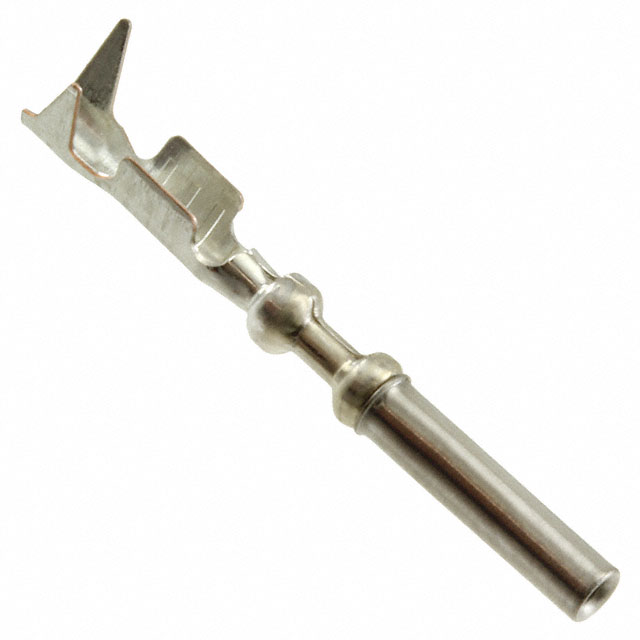

3-1447221-4

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 汽车连接器端子, 插座, Superseal 1.0系列, 母座
供应商型号: 26M-3-1447221-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 3-1447221-4

3-1447221-4概述

    AMPSEAL 连接器:全面技术概览
    本文将详细介绍AMPSEAL连接器系列的技术规格和应用,包括其主要功能、技术参数、产品特点及优势,适用案例和使用建议,以及常见的问题与解决方案。

    1. 产品简介


    AMPSEAL连接器是专为工业和商业运输领域设计的一种密封型电气连接器。它们广泛应用于各种恶劣环境条件下,包括振动、高温、低温和水侵入等严苛环境。该系列包括多个型号如AMPSEAL 16、Circular DIN、DEUTSCH、HDSCS、LEAVYSEAL和Superseal 1.0,分别针对不同的应用需求进行优化。

    2. 技术参数


    以下为各子系列的详细技术参数:
    - AMPSEAL 连接器
    - 电流容量:金镀层高达17安培,锡镀层高达8安培
    - 温度范围:金镀层-40°C至+125°C,锡镀层-40°C至+105°C
    - 工作周期:最多每小时600次,10个循环
    - 绝缘电阻:最小100兆欧姆
    - 随机振动:符合TE Spec 109-21-7标准
    - 电压:交流250伏
    - AMPSEAL 16 连接器
    - 电流容量:最大13安培
    - 温度范围:-40°C至+125°C
    - 工作周期:50个循环
    - 绝缘电阻:最小20兆欧姆(SAE J2030 6.3)
    - 振动:EIA-364-28标准,21 G’s r.m.s,三轴向,共20小时
    - CIRCULAR DIN 连接器
    - 电流容量:最大40安培
    - 温度范围:塑料部件-40°C至+120°C,短期+140°C
    - 工作周期:最大20次循环
    - 绝缘电阻:无闪络或击穿,AC 1000伏
    - 随机振动:ISO 15170标准
    - DEUTSCH 连接器
    - 温度范围:-55°C至+125°C
    - 工作周期:100次循环后无电气或机械缺陷
    - 绝缘电阻:最小1000兆欧姆
    - 防水等级:IP68
    - 环境应力筛选:UL 94 V0材料
    - HDSCS 连接器
    - 电流容量:最大40安培
    - 温度范围:-40°C至+140°C
    - 工作周期:金镀层100次,银镀层50次,锡镀层10次
    - 绝缘电阻:500伏直流
    - 防水等级:IP67
    - LEAVYSEAL 连接器
    - 电流容量:最大40安培
    - 温度范围:-40°C至+140°C
    - 工作周期:金镀层100次,银镀层50次,锡镀层20次
    - 绝缘电阻:500伏直流
    - SUPERSEAL 1.0 连接器
    - 电流容量:最大15安培
    - 温度范围:-40°C至+125°C
    - 工作周期:25次循环
    - 绝缘电阻:最小100兆欧姆
    - 随机振动:每个方向三次

    3. 产品特点和优势


    - 环境适应性强:所有系列均经过严格测试,能够在极端温度、湿度和振动条件下稳定工作。
    - 高电流承载能力:根据不同的镀层,电流承载能力可达到100安培。
    - 防尘防水:大部分系列达到IP67/IP68等级,确保连接器在恶劣环境中保持高性能。
    - 可靠性高:接触点耐久性极高,可达上百次插拔循环。
    - 易于安装:具有自锁机制,保证了快速而可靠的安装过程。

    4. 应用案例和使用建议


    - 工业自动化设备:例如,使用AMPSEAL 16连接器的自动化流水线可以确保稳定的信号传输,即使在机器振动环境下。
    - 重型卡车:Circular DIN连接器因其高电流承载能力和防水性能,在卡车引擎管理系统中广泛应用。
    - 农业机械:DEUTSCH连接器用于农用设备,确保电力传输在各种气候条件下的稳定性。
    使用建议:
    - 安装时注意环境湿度和振动情况,以避免损坏连接器。
    - 在连接过程中,应确保良好的对齐,以减少磨损并延长使用寿命。

    5. 兼容性和支持


    这些连接器与多种标准规格兼容,如AWG导线和IP防护等级。厂商提供详尽的技术支持和维护服务,包括详细的安装指南和故障排查手册。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:检查是否有灰尘或杂质影响接触面,清理后再重新安装。

    - 问题2:连接器进水
    - 解决方案:检查防水胶圈是否完整,如有损坏需更换新的防水胶圈。
    - 问题3:接触不良
    - 解决方案:确认插头和插座是否完全插入,并检查是否有磨损或其他损坏。

    7. 总结和推荐


    AMPSEAL连接器系列具备高度的可靠性和多功能性,适用于广泛的工业和商业运输领域。无论是工业自动化还是农业机械,这些连接器都能提供卓越的电气性能和持久的耐用性。对于需要在极端环境下工作的系统,强烈推荐使用AMPSEAL连接器。

3-1447221-4参数

参数
触头镀层
触头端接 压接
触头镀层厚度 410nm
类型 Connector Power
线规 20 AWG
长*宽*高 24.72mm(长度)*3.7mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 卷带包装
