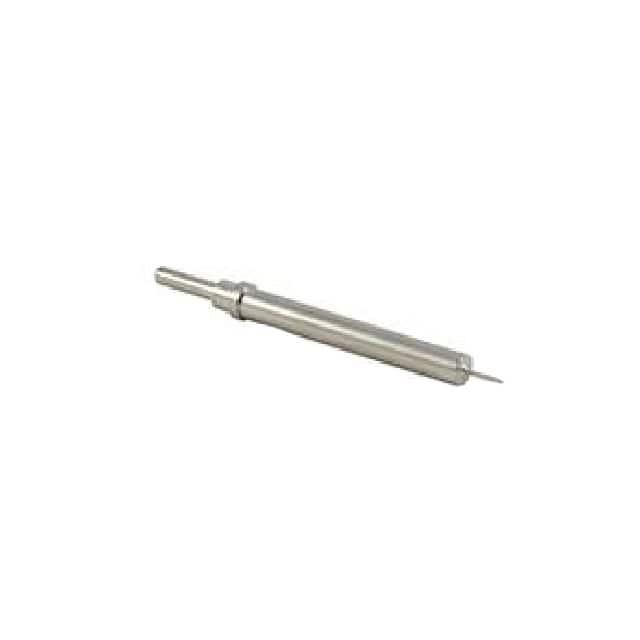

0460-208-12141

产品分类: 多用途触头
厂牌: TE CONNECTIVITY
产品描述: 德驰实心端子可端接 4 AWG 至 22 AWG (25-0.35 mm2) 的导线,且每个插针和插槽有 5 种尺寸可选。它们有镀镍或镀金涂层。
供应商型号: 571-0460-208-12141
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 多用途触头 0460-208-12141

0460-208-12141概述


    产品简介


    产品名称: Deutsch Common Contact
    产品类型: 汽车用连接器端子
    主要功能: 该产品设计用于高电流传输(25A至40A),适用于汽车及其他工业领域的电路连接。其特有的锁定功能确保了接触稳定可靠。
    应用领域: 汽车电子系统、电力分配系统及工业控制设备等。

    技术参数


    - 针直径: 2.4 mm [0.094 in]
    - 界面镀层: 镍 (Ni)
    - 电流传输能力: 25 A 至 40 A (功率)
    - 焊盘直径: 0.89 – 0.99 mm [0.035 – 0.039 in]
    - 接合孔径: 2.4 mm [0.094 in]
    - 工作温度范围: -55°C 到 125°C [-67°F 到 257°F]
    - 绝缘选项: 无绝缘
    - 接线方式: 插入式焊盘 - 焊接

    产品特点和优势


    - 高可靠性: 接触稳定,具备集成在壳体内的主锁定功能,确保长期可靠运行。
    - 高性能: 可以传输25A至40A的电流,适用于各种高电流应用。
    - 兼容性广: 支持通过孔焊接至印刷电路板,适用范围广泛。
    - 环境适应性强: 在-55°C到125°C的工作温度范围内保持稳定性能。
    - 低卤素: 符合低卤素标准,环保安全。

    应用案例和使用建议


    应用场景:
    - 汽车电子系统: 作为汽车动力系统的连接器端子,用于引擎控制系统、安全气囊系统等。
    - 电力分配系统: 适用于工业电力分配系统,确保高电流传输的安全稳定。
    使用建议:
    - 合理布线: 在安装时要确保电缆与连接器的正确对齐,避免不当的机械应力。
    - 定期检查: 定期检查连接器的状态,特别是在极端环境中使用时,确保长期可靠性。
    - 环境防护: 虽然本产品无绝缘,但在使用时可以考虑额外的物理保护措施,以防意外接触。

    兼容性和支持


    兼容性:
    - 该产品与多种德图斯(Deutsch)外壳兼容,如HD30、HDP20等。
    - 与多种其他TE Connectivity产品相兼容,如MINIATURE DIGITAL PRESSURE SENSOR (MS580502BA01-50)等。
    支持和维护:
    - 技术支持: 提供24小时免费技术支持,电话+1 800 522 6752。
    - 文档资源: 详细的用户手册、安装指南等资料可在官网下载。

    常见问题与解决方案


    - 问题1: 连接器接触不良
    - 解决方案: 检查焊点是否正确,重新焊接以确保良好的电气接触。
    - 问题2: 温度过高导致故障
    - 解决方案: 确保连接器工作在规定的温度范围内,并增加散热措施。
    - 问题3: 连接松动
    - 解决方案: 检查并确保主锁定装置已正确锁定。

    总结和推荐


    总结:
    - Deutsch Common Contact是一款适用于高电流传输的汽车端子连接器,具有高可靠性和宽泛的应用场景。
    - 其独特的锁定功能和环境适应性使其在汽车及工业领域内具备很强的市场竞争力。
    推荐:
    - 该产品以其高可靠性和高性能值得推荐。适用于需要高电流传输及环境耐受性的应用场合。

0460-208-12141参数

参数
安装方式 焊接安装
应用等级 工业级
零件状态 在售
包装方式 散装

0460-208-12141厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

0460-208-12141数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 0460-208-12141 0460-208-12141数据手册

0460-208-12141封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4385 ¥ 29.0553
10+ $ 2.783 ¥ 23.5164
25+ $ 2.486 ¥ 21.0067
100+ $ 2.322 ¥ 19.6209
250+ $ 2.1816 ¥ 18.4345
500+ $ 2.0736 ¥ 17.5219
1000+ $ 1.869 ¥ 15.7931
2500+ $ 1.743 ¥ 14.7284
库存: 3000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.05
直接购买
加入购物车
