首页  >  产品百科  >  HD36-24-18SN

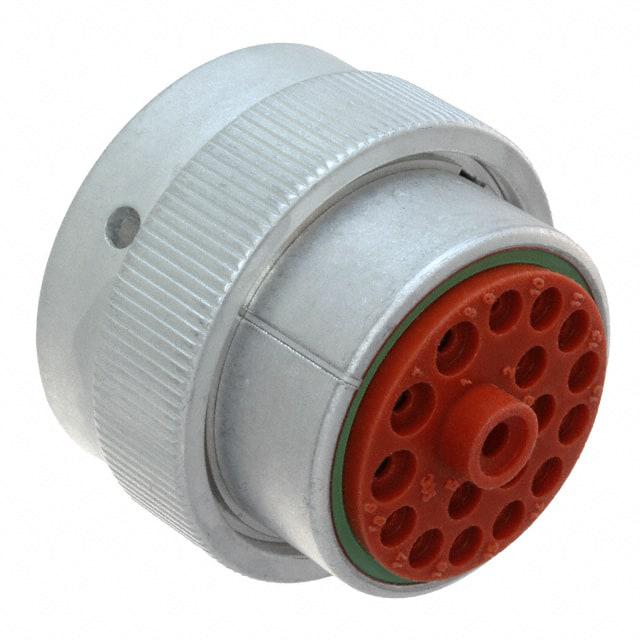

HD36-24-18SN

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD30 护套是圆形金属连接器,具有 2-47 多种位数排列选择。HD30 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: HD36-24-18SN
供应商: Master
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD36-24-18SN

HD36-24-18SN概述

    HD30 Series Connector System:产品综述和技术手册

    产品简介


    HD30系列连接器系统是由TE Connectivity公司设计制造的高性能连接解决方案。这类连接器广泛应用于汽车、工业机械、商用运输工具等领域。HD30系列连接器具备高可靠性和耐用性,适用于需要在恶劣环境下工作的应用场合。

    技术参数


    以下为HD30系列连接器的关键技术规格和性能参数:
    - 电压范围:250V AC/DC(某些配置200V)
    - 电流容量(各尺寸对应的电流):
    - 4号接触件:100A(适用于4AWG-21AWG导线)
    - 6号接触件:80A(适用于6AWG-21AWG导线)
    - 8号接触件:60A(适用于8AWG-21AWG导线)
    - 10号接触件:40A(适用于10AWG-21AWG导线)
    - 12号接触件:25A(适用于12AWG-21AWG导线)
    - 14号接触件:18A(适用于14AWG导线)
    - 16号接触件:13A(适用于16AWG导线)
    - 18号接触件:10A(适用于18AWG导线)
    - 20号接触件:7.5A(适用于20AWG导线)
    - 工作温度范围:-55°C 至 +125°C
    - 防护等级(IP等级):IP67
    - 阻燃性:不适用

    产品特点和优势


    - 坚固耐用:适用于严苛环境下的应用,具有卓越的耐腐蚀性和抗振动能力。
    - 高可靠性:通过一系列严格的测试,包括温度循环、盐雾测试和机械冲击试验,确保长期可靠的运行。
    - 多样化选择:提供多种针数和不同规格的插头与插座组合,适应不同的安装需求。
    - 简易安装:支持快速插拔设计,简化组装过程。

    应用案例和使用建议


    HD30系列连接器被广泛用于汽车制造行业中的动力传输系统,如电池管理系统和电动马达控制。此外,在工业自动化和重型机械设备领域也有广泛应用。对于这类应用,建议用户考虑连接器的防水防尘性能,并在安装过程中确保密封圈正确安装以达到最佳防护效果。

    兼容性和支持


    HD30系列连接器与其同品牌其他产品之间存在良好的兼容性,便于实现整体系统的集成。制造商提供了详尽的技术文档和支持服务,确保客户能够顺利安装并维护该产品。

    常见问题与解决方案


    - 问题:安装后连接器出现漏水现象。
    - 解决方案:检查所有密封圈是否正确安装,并确保连接器接合紧密。
    - 问题:接触电阻偏高。
    - 解决方案:重新压接导线或更换损坏的接触件。
    - 问题:在高温环境下工作时,连接器过热。
    - 解决方案:检查电缆规格是否符合要求,并适当增加散热措施。

    总结和推荐


    总体而言,HD30系列连接器以其坚固耐用的设计、广泛的适用性和高度可靠性,在多个行业中均表现出色。如果您正在寻找一款能够承受极端条件的高性价比连接解决方案,HD30系列是一个值得考虑的选择。无论是用于汽车还是工业领域,这款连接器都能为您提供卓越的性能表现。

HD36-24-18SN参数

参数
排数 -
针脚数 18
间距 -
长*宽*高 42.33mm*49.33mm*38.61mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

HD36-24-18SN厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD36-24-18SN数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD36-24-18SN HD36-24-18SN数据手册

HD36-24-18SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.6075 ¥ 177.7008
5+ $ 15.3908 ¥ 136.9259
10+ $ 14.6169 ¥ 130.0408
25+ $ 14.2572 ¥ 126.8407
50+ $ 13.462 ¥ 119.7028
100+ $ 13.2719 ¥ 116.2916
250+ $ 13.2719 ¥ 116.2916
库存: 66
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 177.7
直接购买
加入购物车
