5-1761465-2

厂牌: TE CONNECTIVITY
产品描述: Conn PCI Express Card Edge RCP 64 POS 1mm Solder RA Thru-Hole Box/Tray
供应商型号: 5-1761465-2
供应商: Avnet
标准整包数: 1

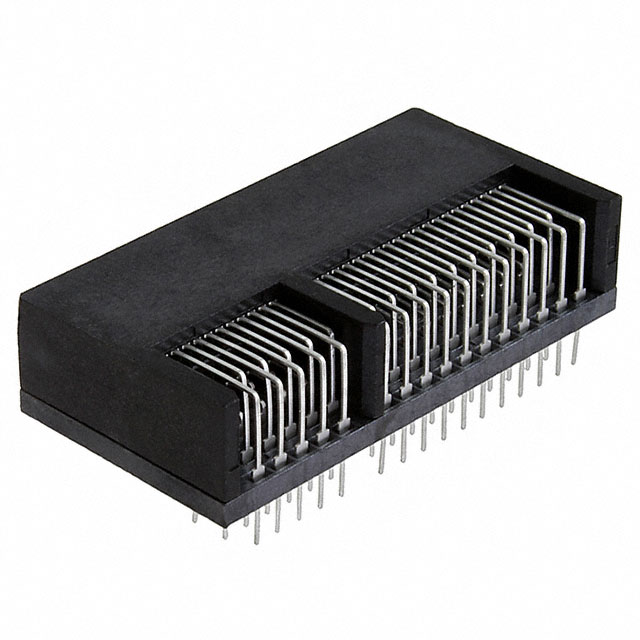

TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 5-1761465-2

5-1761465-2概述


    产品简介


    基本介绍
    本产品为一种板对板连接器,型号为5-1761465-2,属于CGS THS系列,适用于PCI和PCI Express接口。该连接器具有64个位置,中心线间距为1毫米(0.039英寸),高度为9.4毫米(0.37英寸),颜色为黑色,采用直角安装方式。主要应用于计算机、服务器、通信设备等领域,用于实现电路板间的信号传输。

    技术参数


    | 参数 | 规格 |

    | 接触面积镀层材料厚度 | 15 µin |
    | 终端尾长 | 3.56 mm(0.14 in) |
    | 中心线(间距) | 1 mm(0.039 in) |
    | 位置数 | 64 |
    | 连接器系统 | 板对板 |
    | 工作电压 | 50 VAC |
    | 主体重量 | 21.302 g |
    | 基座材料 | 磷青铜 |
    | 最大电流承载能力 | 1.1 A |
    | 接触面镀层材料 | 金 |
    | 焊接尾长 | 3.56 mm(0.14 in) |
    | 安装方式 | 通孔焊接 |
    | 高温尼龙外壳材料 | 高温尼龙 |
    | 配合PCB厚度(接受范围) | 1.57 mm(0.062 in) |
    | 连接器高度 | 9.4 mm(0.37 in) |
    | 连接器宽度 | 19.6 mm(0.772 in) |
    | 工作温度范围 | -40°C至85°C(-40°F至185°F) |
    | 操作/应用 | 信号电路 |
    | 总线类型 | PCI Express |

    产品特点和优势


    特点
    1. 64位配置:提供多达64个接触位置,满足高密度电路连接需求。
    2. 直角安装:设计紧凑,易于安装。
    3. 高可靠性:磷青铜基材和金镀层保证长期稳定性和导电性能。
    4. 宽工作温度范围:可在极端环境下保持稳定性能,适应各种恶劣条件。
    5. RoHS合规:符合多项环保标准,确保无害环境使用。
    优势
    1. 高性能:金镀层接触面和高电流承载能力(1.1A)确保信号传输稳定可靠。
    2. 兼容性强:支持PCI和PCI Express接口,广泛应用于多种硬件平台。
    3. 安全性:低卤素含量及符合RoHS标准,确保产品安全环保。

    应用案例和使用建议


    应用案例
    该连接器常用于数据中心服务器、通信设备和工业控制设备中,作为高速信号传输的关键组件。例如,在服务器主板上,可以实现与扩展卡的可靠连接,以支持更多的计算资源。
    使用建议
    1. 正确选择配合的PCB厚度:为了确保最佳性能,建议使用指定范围内的PCB厚度(1.57 mm,0.062 in)。
    2. 合理布局和布线:设计时要避免与相邻引脚之间的电磁干扰(EMI),合理规划信号线走线。
    3. 定期检查与维护:为确保长期稳定性,建议定期清洁和检查连接器接触面。

    兼容性和支持


    该连接器支持PCI和PCI Express接口,兼容广泛的设备类型。厂商提供了全面的技术支持,包括电话咨询(+1 800 522 6752)和在线文档(如数据手册、产品规格等)。此外,还提供详尽的产品合规性信息,符合多个国际环保法规要求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法可靠地进行焊接 | 确保焊接温度不超过265°C,严格按照焊接工艺操作。 |
    | 接触电阻异常高 | 清洁接触面,检查是否有氧化物或其他污染物。 |
    | 连接器无法锁定到位 | 确认插针插入完全,并检查是否有任何机械损伤。 |

    总结和推荐


    综上所述,5-1761465-2板对板连接器凭借其出色的性能、高可靠性以及广泛的兼容性,在电子设备中表现出色。适合需要高密度、高性能信号传输的应用场景。我们强烈推荐这一产品给寻求高质量连接解决方案的工程师和技术采购人员。其在多方面具备的优势使其成为同类产品中的佼佼者,能够在多种复杂环境中保持稳定的性能表现。

5-1761465-2参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

5-1761465-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-1761465-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 TE CONNECTIVITY 5-1761465-2 5-1761465-2数据手册

5-1761465-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.3871 ¥ 98.7258
10+ $ 11.2969 ¥ 97.9445
30+ $ 11.2109 ¥ 97.1984
50+ $ 11.1248 ¥ 96.4523
100+ $ 11.0388 ¥ 95.7064
库存: 65
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 98.72
直接购买
加入购物车
