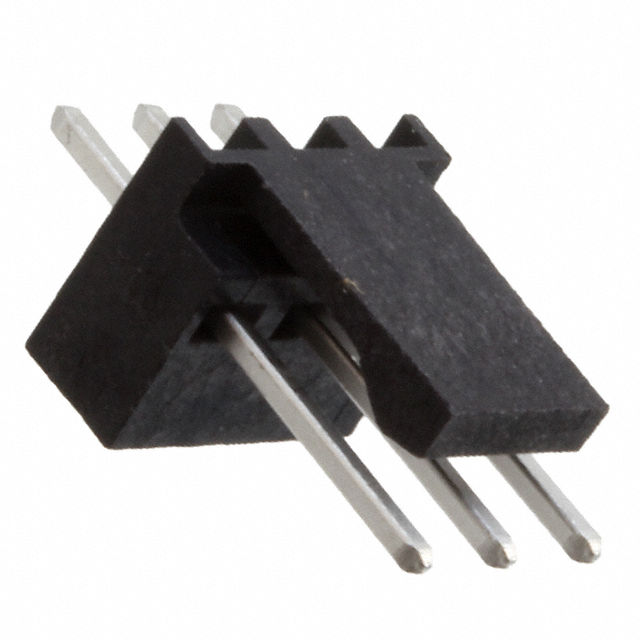

3-647050-3

厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Header 2.54mm 1 3pin 5A 2.03μm 锡 黑色 通孔安装 7.62mm(长度)*6.35mm(高度)
供应商型号: N-3-647050-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 3-647050-3

3-647050-3概述


    产品简介


    本文将介绍一款电子元器件产品——PCB安装垂直式线到板连接器,型号为3-647050-3。这款产品主要用于印刷电路板上的信号连接,属于电线到板的连接系统。它具有三个引脚位置,中心线间距为2.54毫米(0.1英寸),并且部分屏蔽。这款连接器采用锡作为接触区域的电镀材料,通过焊接方式固定在印刷电路板上。它广泛应用于电信、工业控制、汽车电子等多个领域。

    技术参数


    以下是该产品的关键技术参数:
    - 产品类型:PCB安装垂直式线到板连接器
    - 中心线间距:2.54毫米(0.1英寸)
    - 位数:3
    - 行数:1
    - 安装方式:垂直
    - 电镀材料:锡
    - 连接方式:焊接到印刷电路板
    - 耐电压:250伏交流电
    - 操作温度范围:-55°C至105°C(-67°F至221°F)
    - 外壳材质:尼龙4/6
    - 包装数量:500个
    - 兼容标准:CSA LR7189, UL E28476
    - 防火等级:UL 94V-0

    产品特点和优势


    - 可靠性高:具备摩擦锁设计,确保连接稳固。
    - 环境适应性强:能够在极端温度环境下稳定工作。
    - 安装简便:垂直安装方式,简化布线过程。
    - 合规性:符合欧盟RoHS、REACH等多项环保标准,适合在多种应用场景中使用。

    应用案例和使用建议


    应用案例
    这款连接器广泛用于各类电子设备中,例如工业控制系统、通讯设备和汽车电子。例如,在工业控制系统中,它可以实现不同电路板之间的信号传输;在汽车电子中,可以用于动力系统和传感器信号的传输。
    使用建议
    为了保证最佳的使用效果,建议在安装时严格按照手册提供的步骤进行操作。特别是在焊接过程中,要控制好焊接温度和时间,避免损坏连接器。

    兼容性和支持


    该连接器与系列内的其他组件兼容,例如型号为CAT-104MTA-NYLCC的尼龙印刷电路板连接盖。同时,制造商提供专业的技术支持,可拨打+1 800 522 6752获取帮助。对于常见问题,如连接不稳定、温度过高导致的损坏等,可以通过更换连接器或调整焊接工艺来解决。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 连接器接触不良 | 确保焊接质量,检查引脚是否有损坏或氧化 |
    | 温度过高导致损坏 | 避免高温环境下长时间工作,适当降低设备运行温度 |
    | 焊接后引脚弯曲 | 调整焊接工艺,使用适当的焊接工具 |

    总结和推荐


    总体而言,该款PCB安装垂直式线到板连接器具有可靠性和环境适应性强的特点,适用于各种工业和汽车电子应用。它的易安装性和高标准的环境兼容性使其在市场上具备较强的竞争力。如果你正在寻找一种稳定可靠的连接解决方案,那么这款连接器是值得考虑的选择。强烈推荐使用。

3-647050-3参数

参数
颜色 黑色
排数 1
触头镀层 - 配接
额定电流 5A
针脚数 3pin
类型 Friction Lock,Header
防护等级 -
触头镀层厚度 - 配接 2.03μm
间距-配接 2.54mm
长*宽*高 7.62mm(长度)*6.35mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

3-647050-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-647050-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 3-647050-3 3-647050-3数据手册

3-647050-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.9434 ¥ 8.0189
300+ $ 0.9064 ¥ 7.7044
600+ $ 0.8772 ¥ 7.4562
1200+ $ 0.867 ¥ 7.3695
库存: 2500
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1202.83
直接购买
加入购物车
