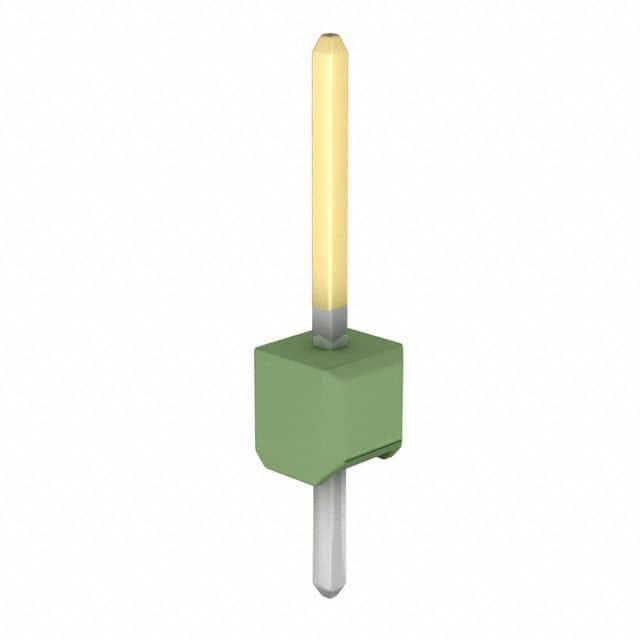

826629-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 1 1pin 推挽式 Male Pin 绿色 通孔安装 2.54mm(长度)
供应商型号: A129088-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 826629-1

826629-1概述


    产品简介


    本产品为826629-1型PCB安装式垂直插针连接器(PCB Mount Header),属于板对板连接器系统。这种类型的连接器主要用于电子设备内部的信号传输。它具有单排设计,可应用于各种电子设备中,如工业自动化、通信设备、消费电子产品等。通过使用这些连接器,可以方便地实现电路板之间的电气连接,提高设备的可靠性和维护性。

    技术参数


    - 连接器系统: 板对板(Board-to-Board)
    - 连接器类型: 插针连接器(Pin Header)
    - 位置数: 1
    - 中心线间距: 2.54mm (0.1 in)
    - 连接方向: 垂直(Vertical)
    - 额定电流: 5A
    - 绝缘电阻: ≥5000 MΩ
    - 耐压能力: 750 Vrms
    - 材料: 头部材质为黄铜,接触区镀金或金闪镀钯镍,其他部分采用PBT材料
    - 操作温度范围: -65°C 至 105°C (-85°F 至 221°F)
    - 包装: 每盒3000个
    - 兼容性标准: 符合欧盟RoHS、ELV和REACH规范

    产品特点和优势


    这款826629-1型PCB安装式垂直插针连接器的主要特点是其高可靠性、耐用性和兼容性。由于采用黄铜作为基材,确保了连接器在各种环境下的稳定性和可靠性。此外,镀金或金闪镀钯镍的接触区域可以提高连接器的耐磨性和抗腐蚀性,延长使用寿命。同时,该连接器符合多项国际标准,如欧盟RoHS、ELV和REACH,确保其在广泛应用中无毒环保。

    应用案例和使用建议


    该连接器适用于各种板对板连接场合,如工业自动化控制系统的信号传输、消费电子设备内部线路的连接等。根据手册提供的信息,一个典型的应用场景是用于工业自动化控制系统中,多个电路板之间的信号传输。使用时需要注意以下几点:
    - 确保焊接温度不超过265°C,以避免损坏连接器。
    - 在安装过程中,确保所有连接器都已完全插入并锁定,以确保良好的电气连接。

    兼容性和支持


    这款连接器与市面上常见的电路板相兼容,易于集成到现有的设计中。厂商提供了丰富的技术支持文档,包括产品图纸、CAD文件和安装指南。如果您在使用过程中遇到任何问题,可拨打厂商提供的客服电话进行咨询。

    常见问题与解决方案


    1. 问题: 连接器焊接后出现不良焊接现象。
    - 解决方案: 确认焊接温度和时间,确保焊接过程规范。检查焊接环境,确保没有杂质或湿气影响焊接质量。
    2. 问题: 连接器无法正确对接。
    - 解决方案: 确保连接器正确安装,检查对接前的对齐情况。检查是否有外部力量干扰了连接器的正常对接。

    总结和推荐


    826629-1型PCB安装式垂直插针连接器凭借其高可靠性、耐用性和广泛的适用性,在工业和消费电子领域展现出显著的优势。该产品不仅符合国际安全和环保标准,还提供了详尽的技术文档和支持服务。综上所述,强烈推荐此款连接器用于需要高稳定性和可靠性的应用场景。

826629-1参数

参数
颜色 绿色
触头类型 Male Pin
紧固类型 推挽式
排数 1
触头端接 -
针脚数 1pin
类型 Breakaway,Header,Push-Pull
长*宽*高 2.54mm(长度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

826629-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

826629-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 826629-1 826629-1数据手册

826629-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.391 ¥ 3.304
10+ $ 0.31 ¥ 2.6192
100+ $ 0.2534 ¥ 2.121
500+ $ 0.2262 ¥ 1.8932
1000+ $ 0.2154 ¥ 1.8028
6000+ $ 0.1898 ¥ 1.5886
12000+ $ 0.1808 ¥ 1.5128
库存: 4114
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.3
