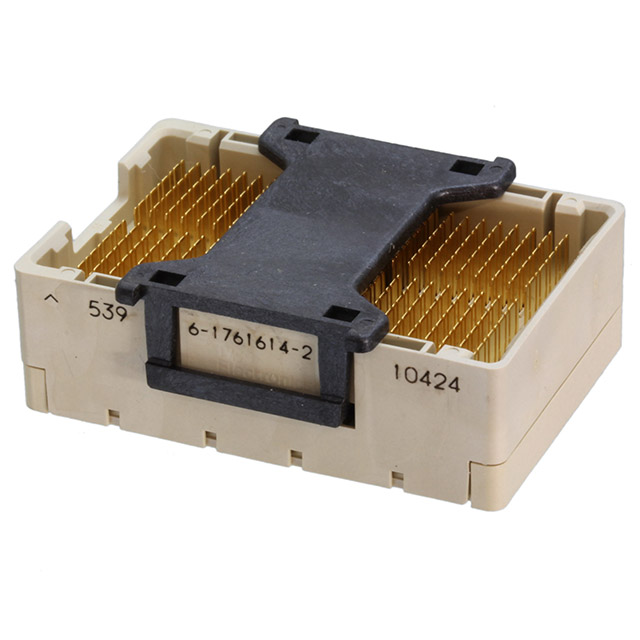

6-1761614-2

厂牌: TE CONNECTIVITY
产品描述: Differential Pair Array,Male 1.3mm 18 200pin(100Pair) 17mm,23mm,27mm 12.95mm 760nm 金 贴片安装
供应商型号: N-6-1761614-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 6-1761614-2

6-1761614-2概述


    产品简介


    本文介绍的是一个名为 6-1761614-2 的垂直板对板PCB插座(插头),属于板载连接器系统的一部分。该产品拥有200个接触位置,接触中心线间距为1.3毫米,采用金镀层并具有部分屏蔽功能。它是一种表面贴装型,适用于高密度电路设计和多排连接器的布局,可以用于广泛的应用领域,如电信设备、工业自动化控制系统以及汽车电子系统等。

    技术参数


    | 参数 | 值 |

    | 连接器类型 | 板对板 |
    | 接触位置数 | 200 |
    | 中心线间距 | 1.3 mm (0.051 in) |
    | 绝缘电阻 | 18 MΩ |
    | 额定电压 | 48 VAC |
    | 耐压等级 | 500 VAC |
    | 工作温度范围 | 0 – 100 °C (32 – 212 °F) |
    | 焊接能力 | 重熔焊到260°C |

    产品特点和优势


    此款板对板插座具有多个独特的优势:
    - 高性能电气特性:出色的绝缘电阻和耐压等级,保证在严苛条件下仍能稳定运行。
    - 紧凑设计:200个接触位置,使得连接器能够在有限的空间内提供大量的连接通道。
    - 高可靠性:镀金的接触表面和经过认证的材料确保长期稳定的连接质量。
    - 易于安装和维护:插拔方便,安装快速,适合大规模生产和维修。
    - 良好的热稳定性:可在高达260°C的焊接过程中保持性能稳定。

    应用案例和使用建议


    应用场景:这种插头经常用于需要高密度连接和可靠性的应用场合,例如电信设备中的背板连接、工业控制系统的模块化连接器阵列、以及电动汽车中的动力传输系统。
    使用建议:
    - 在组装时,确保插头和插座的垂直方向对齐,避免接触不良的情况发生。
    - 考虑到较高的额定电压,应当选择合适的电源管理系统以避免过载风险。
    - 高温环境下使用时,需考虑散热措施,以维持长期的电气性能稳定。

    兼容性和支持


    兼容性:此款插座与多种其他型号的TE Connectivity插座及接头兼容,特别是如TE Part #7-1761612-0 和 TE Part #6-1761612-2 的插件接头系列。
    支持服务:如果您在安装或使用过程中遇到任何问题,您可以拨打+1 800 522 6752 获取技术支持。此外,您还可以通过TE.com获取更多文档和支持资料。

    常见问题与解决方案


    问题1:接触不良
    解决方法:检查是否有灰尘或其他异物污染了接触点,必要时清洁接触区域。
    问题2:接触电阻过高
    解决方法:更换插头或插座,确保它们的镀层完好无损且没有受到机械损伤。
    问题3:不稳固的连接
    解决方法:检查安装过程中的对齐情况,确保插头与插座完全垂直插入,并确认所有的机械固定结构已正确锁紧。

    总结和推荐


    总体而言,6-1761614-2是一款性能优越的板对板插座。其高密度、可靠的电气性能和便捷的安装方式使其非常适合应用于各种高要求的环境中。无论是从技术规格还是市场竞争力来看,它都表现出色,非常值得推荐给需要这类产品的企业和个人。同时,厂商提供了全面的技术支持和丰富的兼容性选项,确保用户能够顺利进行产品选择和后续使用。

6-1761614-2参数

参数
接合堆叠高度 17mm,23mm,27mm
触头镀层厚度 760nm
类型 Differential Pair Array,Male
间距 1.3mm
排数 18
触头镀层
板上高度 12.95mm
针脚数 200pin(100Pair)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

6-1761614-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-1761614-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 6-1761614-2 6-1761614-2数据手册

6-1761614-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 37.1424 ¥ 315.7104
8+ $ 35.4732 ¥ 301.5222
15+ $ 34.5066 ¥ 293.3061
29+ $ 33.8946 ¥ 288.1041
100+ $ 30.8142 ¥ 261.9207
库存: 375
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 947.13
直接购买
加入购物车
