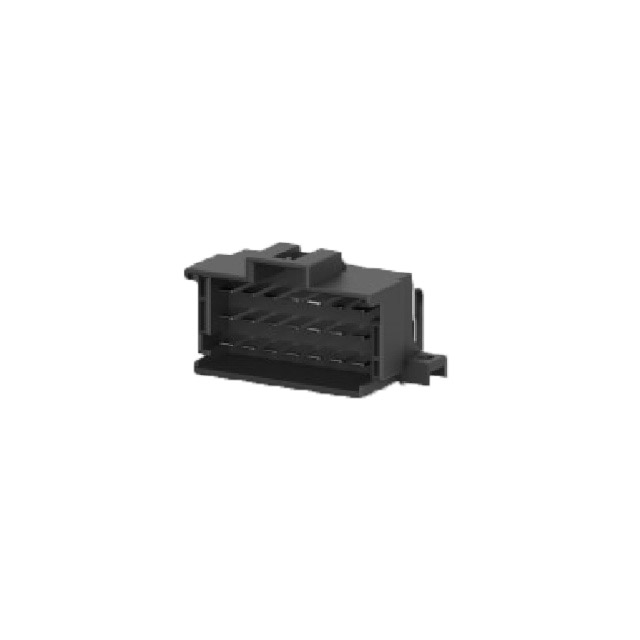

9-966140-6

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 排针 汽车连接器公插, 21路, 3行, 印刷电路板安装
供应商型号: AV-A-AMP99661406
供应商: Avnet
标准整包数: 140
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 9-966140-6

9-966140-6概述

    电子元器件产品技术手册:AMP MCP PCB Mount Header

    产品简介


    AMP MCP PCB Mount Header(型号9-966140-6)是一款适用于PCB(印刷电路板)安装的水平方向插座,属于线对板连接器系统。该产品具有21个插针位,中心线间距为3.5毫米,采用全包覆设计,使用镀锡工艺制造,属于AMP MCP连接器系列的一部分。它广泛应用于通信设备、工业控制、汽车电子和消费电子等领域。

    技术参数


    - 产品类型: PCB Mount Header
    - 插针数量: 21
    - 中心线间距 (Pitch): 3.5毫米 (0.138英寸)
    - 安装方式: 水平安装
    - 连接类型: 线对板
    - 额定电压: 12V/24V
    - 工作电压: 24V DC
    - 最大工作温度: 65°C, 70°C, 75°C, 80°C, 85°C, 90°C, 100°C (149°F, 158°F, 167°F, 176°F, 185°F, 194°F, 212°F)
    - 工作温度范围: -40°C至100°C (-40°F至212°F)
    - 接触尺寸: 3毫米
    - 接头类型: 插针
    - 接合宽度: 2.8毫米 (0.11英寸)
    - 接合厚度: 0.8毫米 (0.031英寸)
    - 终端方法: 通孔焊接
    - 连接器长度: 51毫米 (2.008英寸)
    - 连接器宽度: 20.3毫米 (0.791英寸)
    - 高度 (距PCB): 26.2毫米 (1.031英寸)
    - 包装量: 112个
    - 包装方式: 托盘
    - UL阻燃等级: UL 94HB

    产品特点和优势


    - 全包覆设计: 提高了连接器的抗干扰能力,适合高可靠性应用。
    - 21个插针位: 提供更多的信号通道,适用于复杂的多路信号传输。
    - 镀锡工艺: 增强了接点的耐腐蚀性,延长了使用寿命。
    - 工作温度范围广: 从-40°C到100°C,确保在各种环境下都能稳定工作。
    - 兼容性强: 可以与其他AMP MCP系列连接器配合使用,提供多种选择。

    应用案例和使用建议


    - 应用案例: 这款连接器被广泛用于汽车电子、工业自动化、通信设备等领域。例如,在汽车电子中,它可以用于传感器与控制器之间的信号传输。
    - 使用建议: 在安装过程中,确保正确的插入和锁定机制,以避免接触不良。此外,由于其高工作温度范围,建议在高温环境下进行定期检查和维护。

    兼容性和支持


    - 兼容性: 该连接器可以与TE公司的其他连接器产品兼容,如966870-2、2304168-5等。
    - 支持: 如果需要技术支持,可拨打免费电话+1 800 522 6752。同时,TE公司提供了详细的产品文档和CAD文件,方便客户下载和使用。

    常见问题与解决方案


    - 问题: 连接器无法正常工作。
    - 解决方案: 检查插针是否正确插入,确保焊接质量良好。
    - 问题: 连接器在高温环境下性能不稳定。
    - 解决方案: 确认工作环境温度在规定的范围内,必要时采取散热措施。
    - 问题: 接触不良。
    - 解决方案: 清理插针和插座上的氧化层,重新焊接。

    总结和推荐


    这款AMP MCP PCB Mount Header凭借其全包覆设计、广泛的温度适应能力和高插针密度,在多个领域中展现出卓越的性能和稳定性。建议在需要高性能、高可靠性的多路信号传输场合中使用。该产品已经通过了多项国际认证,包括欧盟RoHS和REACH,符合环保标准,是市场上极具竞争力的产品之一。综上所述,强烈推荐使用这款产品。

9-966140-6参数

参数
针脚数 21pin
间距-配接 5mm
排数 3
排距 5.5mm
触头镀层 - 配接
触头镀层厚度 - 配接 -
额定电流 40A
颜色 黑色
类型 Header,Latch Holder
防护等级 -
长*宽*高 51mm*42.5mm*25.7mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

9-966140-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-966140-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 9-966140-6 9-966140-6数据手册

9-966140-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
140+ $ 2.4866 ¥ 22.0064
420+ $ 2.465 ¥ 21.8151
库存: 30940
起订量: 140 增量: 140
交货地:
最小起订量为:140
合计: ¥ 3080.89
直接购买
加入购物车
