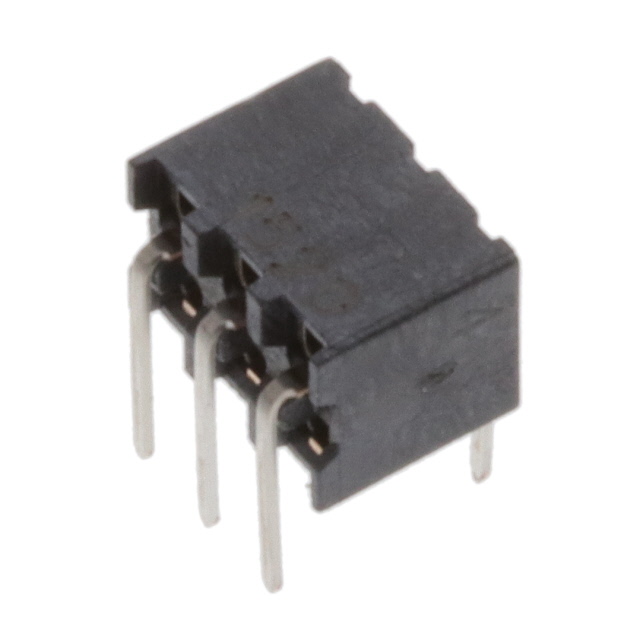

2314926-6

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 2mm间距6p双排排母 插座, AMPMODU系列, 直角, 通孔安装
供应商型号: N-2314926-6
供应商: 云汉优选
标准整包数: 400

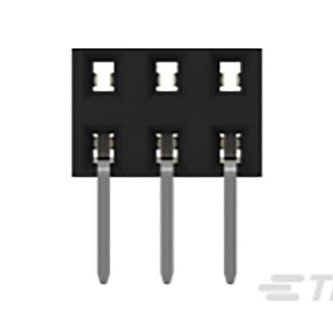

TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 2314926-6

2314926-6概述

    AMPMODU 2mm Board-to-Board Receptacles

    产品简介


    AMPMODU 2mm Board-to-Board Receptacles 是由TE Connectivity(TE)公司生产的一种高效、可靠的板对板连接器。这类接插件广泛应用于工业自动化、伺服驱动器、可编程逻辑控制器(PLC)、物料处理设备、仪器仪表及测试设备等领域。该接插件采用磷青铜接触点,具有双悬臂设计,以确保信号传输的可靠性。其高耐温液态晶态聚合物(LCP)塑料外壳能够承受自动化表面贴装、通孔再流焊(Pin-in-Paste)及传统通孔焊接等多种制造工艺。

    技术参数


    - 中心线间距: 2.00mm [0.079"]
    - 电流承载能力: 最大2A
    - 绝缘耐压: 650VAC
    - 工作电压: 125VDC
    - 操作温度范围: -40°C 至 125°C
    - 材料与镀层:
    - 接触材料: 磷青铜
    - 镀层选项:
    - 0.1μm [4μ"] 金
    - 0.38μm [15μ"] 金
    - 0.76μm [30μ"] 金
    - 封装形式: 管装、带卷
    - 环保认证: UL94V0, 无卤素/低卤素

    产品特点和优势


    1. 节省空间: 相较于2.54mm中心线的产品,AMPMODU 2mm板对板接插件占用的电路板面积减少了38%,使整体功能得到扩展。
    2. 可靠连接: 双悬臂设计的接触点提供两点电气稳定性,保证了连接器的可靠性。
    3. 多种配置选项: 支持垂直、水平和顶部、双重进入方式的垂直和水平接插件组装,提供了多种板对板堆叠选项。
    4. 易组装性: 兼容自动化表面贴装和通孔回流制造工艺,简化了组装过程。

    应用案例和使用建议


    - PLC系统: 在可编程逻辑控制器中使用时,这种接插件可以提供稳定可靠的信号传输。
    - 伺服驱动器: 在电机控制应用中,这种接插件可以确保电机的精确控制和信号传递。
    - 工业控制系统: 在复杂工业环境中,这种接插件的耐用性和稳定性可以满足高要求的应用需求。
    - 物料搬运设备: 在高速运动的设备中,其稳定性对于系统的正常运行至关重要。
    使用建议:
    - 确保正确的中心线间距选择,以适应不同厚度的电路板。
    - 根据不同的应用场景选择合适的镀层类型(金厚)。
    - 注意装配过程中避免过度施力,以防损坏接插件。

    兼容性和支持


    - AMPMODU 2mm接插件与TE公司的其他产品高度兼容,如AMPMODU系列的其他组件。
    - TE Connectivity提供全面的技术支持和售后服务,如有特殊需求,用户可以联系产品专家获取帮助。

    常见问题与解决方案


    - Q: 如何确定最佳的镀层厚度?
    - A: 根据实际应用场景选择适当的镀层厚度。通常0.76μm金适用于高频应用,而0.1μm金适用于普通应用。

    - Q: 如何处理接插件损坏问题?
    - A: 在装配过程中检查接插件的状态,如果发现损坏应立即更换新件。在维护时定期清洁和检测连接器。

    总结和推荐


    AMPMODU 2mm Board-to-Board Receptacles是一款具有高性价比的板对板连接器,具备优异的性能和广泛的适用范围。它的独特设计使其在多种工业应用场景中表现出色,特别是在空间受限和需要高可靠性的场合。鉴于其多功能性和可靠性,我们强烈推荐在各类工业控制系统和机械设备中使用该产品。

2314926-6参数

参数
防护等级 -
额定电流 2A
针脚数 6pin
排数 2
触头镀层 - 配接
间距-配接 2mm
触头镀层厚度 - 配接 760nm
类型 Push-Pull,Receptacle
颜色 -
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

2314926-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2314926-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 2314926-6 2314926-6数据手册

2314926-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
