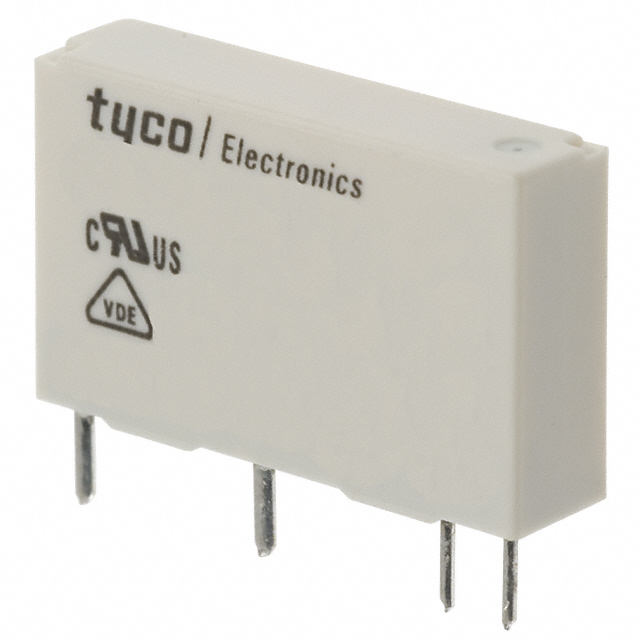

PCN-112D3MHZ,000

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 通孔安装 20.06mm*5mm*12.5mm
供应商型号: TS-PCN-112D3MHZ,000
供应商: 海外现货
标准整包数: 25
TE CONNECTIVITY 其他继电器 PCN-112D3MHZ,000

PCN-112D3MHZ,000概述

    通用低功耗印刷电路板继电器技术手册

    产品简介


    本文介绍的是TE Connectivity公司生产的通用低功耗印刷电路板继电器(Slimline PCB Relay PCN(H))。这种继电器具有1极,单个常开触点(NO),适用于PLC、温度控制、输入输出模块等场合。该继电器具有高功能密度和紧凑的设计,体积小至仅5毫米宽,使得它非常适合在空间受限的应用中使用。此外,该继电器通过了多项国际认证,确保其在多种应用环境中的可靠性和安全性。

    技术参数


    - 额定电流: 3A/5A (PCN); 5A (PCNH)
    - 最大切换电压: 277VAC/125VDC (PCN); 250VAC/125VDC (PCNH)
    - 接触材料: AgNi, 镀金AgNi
    - 初始接触电阻: 30mΩ (PCN); 100mΩ (PCNH)
    - 操作频率: 无负载/带负载 10/300 min⁻¹
    - 绝缘数据:
    - 开触点之间的初始击穿强度: 750Vrms
    - 触点与线圈之间的初始冲击耐压: 4000V (标准)
    - 环境温度范围: -40°C 到 +85°C
    - 机械寿命: 直流线圈 > 10⁶ 次操作
    - 防爆版本: 符合ANSI/ISA-12.12.01标准

    产品特点和优势


    该继电器的主要特点包括:
    - 紧凑设计: 仅5毫米宽,允许高功能/包装密度。
    - 高可靠性: 通过多项国际认证,如VDE、UL和CQC。
    - 防爆版本: 特别适合于需要防爆安全的应用。
    - 可选择接触形式: 可以提供双触点或单触点版本。
    这些特性使该继电器在市场上具有较强的竞争力,尤其在对空间要求较高的应用中表现出色。

    应用案例和使用建议


    该继电器典型应用于PLC、温度控制和输入输出模块等领域。例如,在自动化控制系统中,该继电器可以用于控制不同模块间的信号传输,保证系统的稳定运行。为了提高应用的可靠性和稳定性,建议在安装时进行严格的电气和机械测试,以确保继电器能够正常工作。

    兼容性和支持


    该继电器与多种标准的电气系统兼容,适用于广泛的工业应用。TE Connectivity公司为该产品提供了全面的技术支持和售后服务,包括安装指南、故障排查手册和技术咨询。

    常见问题与解决方案


    - 问题: 接触电阻过高
    - 解决方案: 确保安装过程中没有灰尘或氧化物污染,定期清洁触点。
    - 问题: 操作频率不稳定
    - 解决方案: 检查电源电压是否稳定,确保继电器正确接地。

    总结和推荐


    综上所述,TE Connectivity的通用低功耗印刷电路板继电器是一款具有高性能、高可靠性的产品,特别适用于空间受限的应用场合。其独特的防爆版本和多种电压选择使其成为市场上极具竞争力的产品。强烈推荐在各种工业控制系统中使用这款继电器。

PCN-112D3MHZ,000参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20.06mm*5mm*12.5mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

PCN-112D3MHZ,000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

PCN-112D3MHZ,000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY PCN-112D3MHZ,000 PCN-112D3MHZ,000数据手册

PCN-112D3MHZ,000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.2572 ¥ 21.1048
250+ $ 2.2116 ¥ 20.6785
500+ $ 2.166 ¥ 20.2521
1000+ $ 2.1318 ¥ 19.9323
库存: 1800
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 2110.48
