W67-X2Q12-10

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 277V 1 无 10A 磁性(液力延迟) 控制杆 面板安装 51.89mm*19.05mm*50.8mm
供应商型号: ET-1566490
供应商: 海外现货
标准整包数: 1

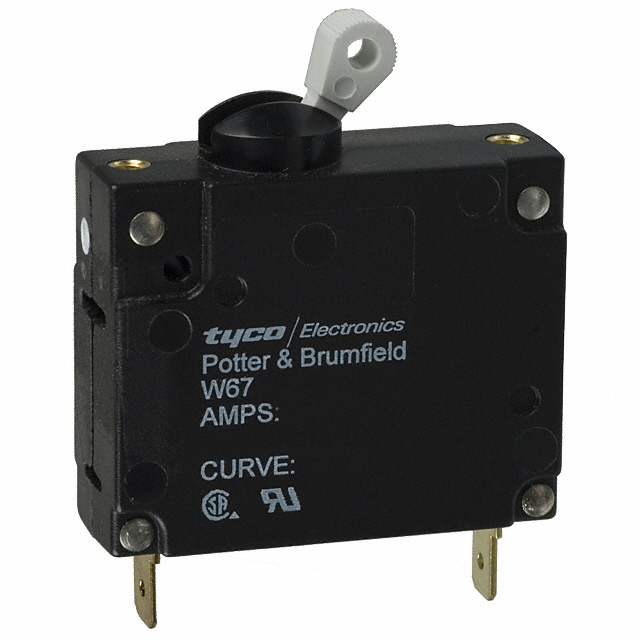

TE CONNECTIVITY 断路器 W67-X2Q12-10

W67-X2Q12-10概述


    产品简介


    W6/W9系列磁力液压P&B断路器是用于国际市场的通用型断路器,旨在为电气系统提供可靠的保护。这些断路器通过了UL(Underwriters Laboratories)认证(UL1077和UL1500),CSA(Canadian Standards Association)认可以及VDE(Verband Deutscher Elektrotechniker)批准。它们具有额定电流至50安培的能力,适用于广泛的工业应用。

    技术参数


    电气数据
    - 额定电流:0.2至50安培
    - 断开容量:最大2000安培(DC)
    - 最大电压:65VDC,277VAC/50-60Hz,277/480VAC/50-60Hz
    - 频率范围:50/60Hz
    - 过载跳闸时间曲线:多种选项,例如瞬时、标准延迟、短延迟等
    机械/环境数据
    - 工作温度范围:-40°C至+85°C
    - 湿度:符合Mil-STD-202方法103要求
    - 冲击测试:符合Mil-STD-202方法213测试条件C(100g @ 6ms)
    - 振动测试:符合Mil-STD-202方法201,频率范围10-55Hz,总位移1.52mm(2平面)

    产品特点和优势


    1. 宽广的工作范围:能够处理高达50安培的电流,并在各种电压和频率条件下稳定运行。
    2. 多重安全特性:具备过载跳闸时间曲线,能够在不同的电流水平下可靠地进行跳闸操作。
    3. 高强度设计:能承受极端的工作温度、湿度、冲击和振动,适合在恶劣环境中使用。
    4. 易于安装:提供多种安装方式(螺纹连接和快接端子),方便在不同类型的面板上安装。

    应用案例和使用建议


    应用场景:这些断路器广泛应用于工业设备、自动化控制系统、电源分配系统等场合,确保系统的安全稳定运行。
    使用建议:
    - 在选择断路器型号时,需根据具体应用的需求选择合适的电压、电流等级和断开容量。
    - 考虑到环境因素的影响,如高湿度、震动和极端温度条件,选择具备相应防护特性的断路器。

    兼容性和支持


    这些断路器支持多种不同的电压和电流等级,可以根据需要灵活配置。TE Connectivity公司提供了详尽的技术支持和维护服务,确保用户能够充分利用这些产品的优势。

    常见问题与解决方案


    常见问题:
    - 断路器无法正常工作
    - 过载跳闸频繁
    解决方案:
    - 检查输入电压和电流是否超出断路器的额定范围
    - 确认是否正确设置了过载跳闸曲线
    - 如仍存在问题,联系制造商技术支持获取进一步的帮助

    总结和推荐


    总结:W6/W9系列磁力液压P&B断路器以其广泛的适用范围、卓越的安全性能和坚固耐用的设计,在工业领域表现出色。其多样化的配置选项和可靠的品质使其成为众多应用场景的理想选择。
    推荐:鉴于其多功能性和可靠性,强烈推荐在需要对电气系统进行保护的场景中使用W6/W9系列断路器。

W67-X2Q12-10参数

参数
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 磁性(液力延迟)
执行器类型 控制杆
额定电流 10A
极数 1
额定电压-AC 277V
长*宽*高 51.89mm*19.05mm*50.8mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W67-X2Q12-10厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W67-X2Q12-10数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W67-X2Q12-10 W67-X2Q12-10数据手册

W67-X2Q12-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
