6VM4

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 6VM4
供应商: Master
标准整包数: 1
TE CONNECTIVITY 电源接入连接器 - 输入/输出/模块 6VM4

6VM4概述

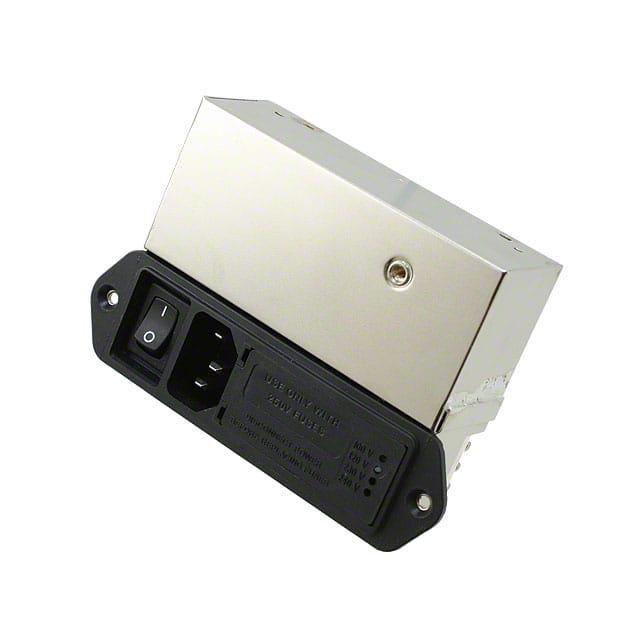

    M系列:薄型电源输入模块

    产品简介


    产品类型: 电源滤波器和电源入口模块
    主要功能:
    - 用于降低电源线上的电磁干扰(EMI)
    - 保护设备免受电源波动的影响
    应用领域:
    - 医疗设备
    - 数字设备
    - 开关电源供应

    技术参数


    - 尺寸: 尺寸信息以英寸和毫米显示,具体取决于型号。
    - 电压选择: 模块具有多种电压选择配置,可设置为2个或4个电压。
    - 额定电流: 在120 VAC时,额定电流为3至6A;在250 VAC时,电流有所不同。
    - 泄漏电流: 最大泄漏电流分别为0.25 mA、0.50 mA。
    - 击穿电压: 线对地击穿电压为2250 VDC,线对线击穿电压为1450 VDC。
    - 耐压: 非过滤型号的线对负载(开关关闭)的耐压为2500 VAC。
    - 频率范围: 工作频率为50/60 Hz。
    - 认证: UL Recognized, CSA Certified, VDE Approved

    产品特点和优势


    - 设计紧凑: 体积小,适用于需要节省空间的应用场合。
    - 多功能性: 提供不同类型的滤波器,满足医疗、工业和消费电子的不同需求。
    - 高性能: 提供增强的EMI衰减,符合FCC和EN标准,确保设备稳定运行。
    - 易用性: 用户可以选择所需的电压设置,并具备直观的安装指示。

    应用案例和使用建议


    - 医疗设备: 如呼吸机和超声设备,利用H模型提供低泄漏电流的EMI滤波器。
    - 数字设备: 使用X模型或Z模型,实现更高的EMI衰减,符合EN55022和FCC标准。
    - 电源供应: 可以使用3EXM或3EZM型号,实现快速安装和更换。
    - 多电压选择: 模块支持电压选择功能,可以根据不同的电力系统调整电压设置。

    兼容性和支持


    - 兼容性: M系列模块可以与其他品牌和型号的电源组件和设备配合使用。
    - 支持: 提供详细的安装指南和技术支持,包括配件和附件的选择与使用说明。

    常见问题与解决方案


    - Q: 什么是合适的漏电流值?
    - A: H、F、X、Z型号的最大漏电流分别小于0.25 mA、0.50 mA和0.30 mA。
    - Q: 该如何正确安装保险丝?
    - A: 使用小型螺丝刀打开盖子,按照指定位置安装保险丝,然后重新安装盖子。
    - Q: 如何设置电压选择卡?
    - A: 使用螺钉刀提起门板约1/4英寸,取出电压选择卡并插入正确的位置,验证设置是否正确。

    总结和推荐


    M系列模块以其紧凑的设计、高性能的滤波能力和广泛的适用性在市场上表现出色。适用于医疗设备、数字设备和电源供应等多种应用场合。建议在需要高性能EMI滤波和空间受限的应用中使用此模块。整体而言,M系列模块是值得信赖的产品选择。

6VM4参数

参数
安装方式 面板安装

6VM4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6VM4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电源接入连接器 - 输入/输出/模块 TE CONNECTIVITY 6VM4 6VM4数据手册

6VM4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 43.1825 ¥ 365.7558
5+ $ 30.4219 ¥ 252.9455
24+ $ 27.1996 ¥ 226.0338
48+ $ 25.8053 ¥ 211.3197
120+ $ 25.6787 ¥ 210.283
264+ $ 25.5521 ¥ 209.2463
504+ $ 25.5521 ¥ 209.2463
库存: 90
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 365.75
直接购买
加入购物车
