2355182-2

产品分类: 计算机网络
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: JY-2355182-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 计算机网络 2355182-2

2355182-2概述

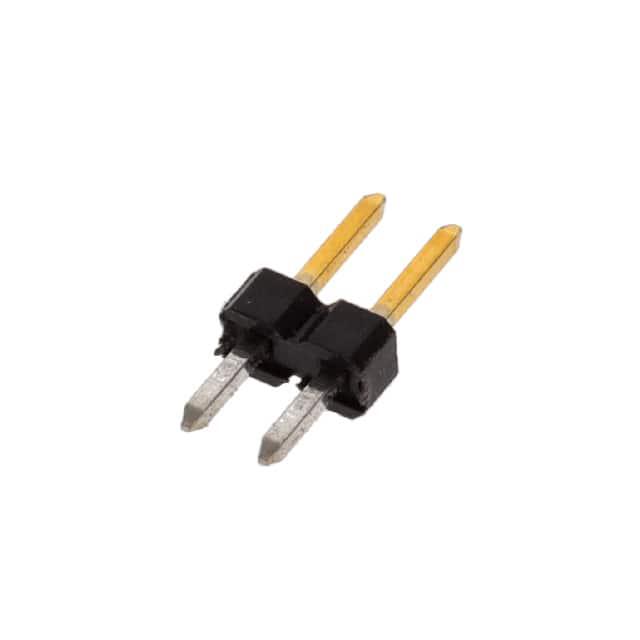

    电子元器件产品技术手册解析:TE Connectivity AMPMODU 2 mm Breakaway Headers

    产品简介


    TE Connectivity(TE)的AMPMODU 2 mm连接器系列提供了一整套可靠的板对板和线对板解决方案。这些2毫米的引脚比标准的2.54毫米中心线引脚占用的PCB空间少38%,使得用户能够在电路板上集成更多功能。引脚分为可折断头和适配器两种类型,具有多种配置选项,如单行和双行、垂直和直角方向等,适用于自动化表面安装、通孔再流焊和传统的通孔安装。

    技术参数


    AMPMODU 2 mm Breakaway Headers的主要技术参数如下:
    - 材料:镀层有30微英寸[0.76微米]金、15微英寸[0.38微米]金、4微英寸[0.1微米]金镀层以及锡;接触材料为磷青铜;外壳材料为高温塑料(LCP),黑色;环境标准符合UL94 V0,卤素含量低,运行环境等级III。
    - 规格:产品规范为108-64040,应用规范为114-64040,RoHS和REACH合规,UL认证待批,VDE认证。
    - 电气特性:最大电流为2安培,耐压为650伏交流电,操作电压为125伏直流或125伏交流(RMS)。
    - 机械特性:工作温度范围为-40°C至105°C(锡镀层),-40°C至125°C(金镀层),可承受最高260°C的回流焊接,振动条件下无大于1微秒的电气中断。

    产品特点和优势


    AMPMODU 2 mm Breakaway Headers的优势显著:
    - 占用的PCB空间减少了38%,有助于增加电路板的功能性。
    - 通过自动化表面贴装和通孔再流焊,实现了高效且经济的应用。
    - 兼容其他品牌插座,确保了广泛的互操作性。

    应用案例和使用建议


    AMPMODU 2 mm Breakaway Headers广泛应用于PLC/IO设备、伺服驱动器、物料搬运设备、楼宇和家庭自动化、工业控制、机器人、仪器和测试设备等领域。为了充分利用这一系列连接器,我们建议用户根据具体应用场景选择合适的产品型号,并考虑是否需要特殊镀层(如金镀层以提高耐久性)。

    兼容性和支持


    AMPMODU 2 mm Breakaway Headers可与市场上其他主要品牌的插座兼容。此外,TE还提供了广泛的包装选项,包括管装(带或不带盖)、盘装(带盖)和编带及卷装(带盖)。TE的技术支持团队能够为客户提供全面的维护和技术咨询,帮助用户优化设计并解决问题。

    常见问题与解决方案


    常见的用户问题及解决方案如下:
    - 问:如何正确选择镀层类型?
    - 答:选择镀层时应考虑应用环境的温度范围、湿度水平以及所需的工作寿命。通常情况下,更高的镀层厚度(如30微英寸[0.76微米]金镀层)适用于更恶劣的工作环境。
    - 问:如何确保引脚的焊接质量?
    - 答:确保在260°C的温度下进行回流焊接,并使用适当的焊料和助焊剂,以避免气泡和虚焊现象。

    总结和推荐


    综上所述,AMPMODU 2 mm Breakaway Headers以其出色的紧凑设计、高效制造工艺和广泛的应用场景,在众多行业中展示了强大的竞争力。其独特的空间节约优势和兼容性使其成为工程师们的理想选择。鉴于上述优点,我们强烈推荐这一系列产品用于各种板对板和线对板连接需求。

2355182-2参数

参数
安装方式 推拉式,通孔安装
零件状态 在售
包装方式 管装

2355182-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2355182-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 计算机网络 TE CONNECTIVITY 2355182-2 2355182-2数据手册

2355182-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
