34144

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY

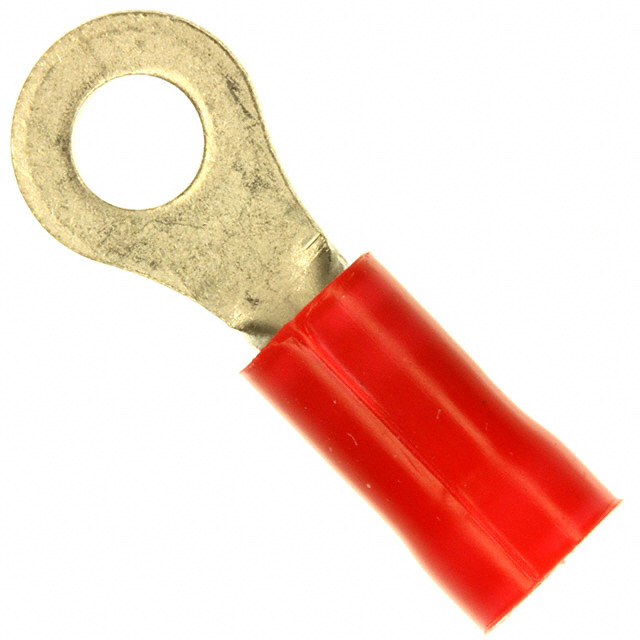

产品描述: TE Connectivity 红色圆形端子 绝缘端子, PLASTI-GRIP系列, M4螺栓, 最大线规1.65mm²
供应商型号: JY-34144
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 34144

34144概述


    产品简介


    这款闭环舌形端子(Closed Ring Tongue Terminal)是一款专为电线连接而设计的产品。它采用22 AWG导线尺寸,并且适用于#6/M3.5接柱。这种端子属于绝缘支撑类型的封闭环舌形设计,主要用于电线的终端连接,特别是在需要可靠的电气接触和机械连接的应用中。

    技术参数


    - 型号:34144
    - 产品类型:闭环舌形端子
    - 接柱尺寸:#6, M3.5
    - 导线尺寸范围:509 – 3260 CMA
    - 电压等级:600 V
    - 安装方式:直插式
    - 舌厚:0.79 mm [0.031 in]
    - 全长:20.55 mm [0.809 in]
    - 最大绝缘直径:3.56 mm [0.14 in]
    - 绝缘直径范围:2.67 – 3.56 mm [0.105 – 0.14 in]
    - 工作温度范围:105 °C [221 °F]

    产品特点和优势


    该闭环舌形端子采用了封闭式设计和直插式安装方式,这使得它在恶劣环境下仍能保持稳定的电气性能。同时,由于其材料使用的是镀锡铜,具备良好的抗腐蚀性能,因此能够延长产品的使用寿命。此外,这种端子还具有高机械强度,适用于多种工业应用场合。

    应用案例和使用建议


    这款端子广泛应用于工业自动化、通信设备、电力系统等多个领域。例如,在电力系统中,它们可以用于连接电缆和电路板,确保可靠的电气连接。在使用时,需要注意以下几点:
    - 选择合适的导线尺寸:确保导线尺寸符合该端子的规格要求。
    - 正确安装:使用专用工具进行压接,以确保良好的电气连接。
    - 环境适应性:根据实际工作环境选择合适的端子,特别是要考虑到温度变化的影响。

    兼容性和支持


    这款闭环舌形端子与其他标准规格的接柱和导线兼容。制造商提供了详细的用户手册和技术支持,包括热线电话:+1 800 522 6752。用户可以通过访问TE网站来下载相关的CAD文件和产品规格文档。

    常见问题与解决方案


    - 问题:安装后电气连接不稳。
    - 解决方案:检查导线是否正确压接到端子上,使用专用工具进行压接,确保导线与端子之间无松动。

    - 问题:端子表面出现氧化现象。
    - 解决方案:使用清洁剂清洗端子表面,并涂覆防氧化涂层,如凡士林。

    - 问题:导线与端子压接不良。
    - 解决方案:确认压接工具是否正确设置,并严格按照操作规范进行压接。

    总结和推荐


    总体而言,这款闭环舌形端子34144凭借其可靠的设计、优良的电气性能和广泛的适用性,是工业应用中的理想选择。其卓越的机械强度和抗腐蚀性能使其在严苛的工作环境中表现出色。建议在选择此类端子时,需考虑实际应用场景和电气需求,以确保最佳的使用效果。因此,强烈推荐在工业自动化、电力系统等领域中使用这款产品。

34144参数

参数
长*宽*高 7.14mm(宽度)*790μm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

34144厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

34144数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 34144 34144数据手册

34144封装设计

查看详情并下载
Symbol
Footprint
3D Model
