JWD-172-8

产品分类: 磁簧开关
厂牌: TE CONNECTIVITY
产品描述: Reed Relay 24VDC 2.2KOhm 0.5A SPDT(19.56x8.22x8)mm THT Dry Medical
供应商型号: PB828-ND
供应商: Digi-Key
标准整包数: 1

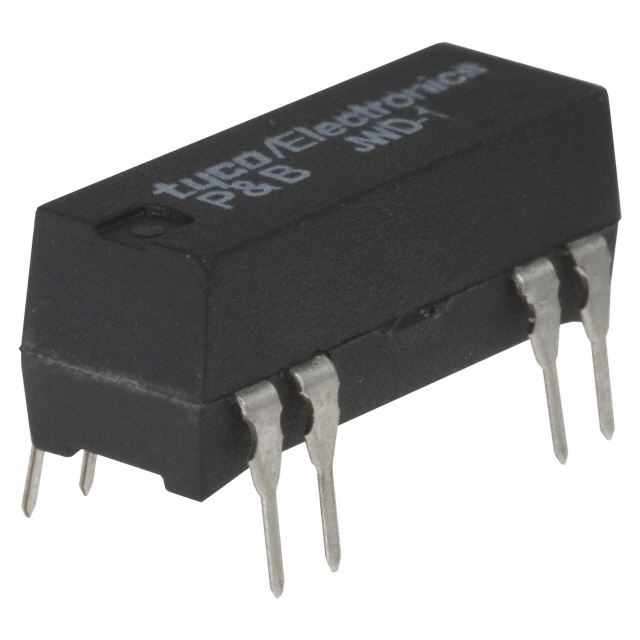

TE CONNECTIVITY 磁簧开关 JWD-172-8

JWD-172-8概述

    电子元器件产品技术手册

    产品简介


    本文介绍的是由Tyco Electronics Corporation制造的JWD/JWS系列磁保持继电器(Reed Relays)。这些继电器广泛应用于各种电子设备中,特别是电信、测量控制、自动化测试设备、安全系统和医疗设备等领域。JWD系列采用双列直插封装(DIP),而JWS系列则采用单列直插封装(SIP)。这些继电器具有低功耗、高可靠性和多种接触排列方式,适用于不同的应用需求。

    技术参数


    | 参数项 | 值 |

    | 接触类型 | 1形式A(常开)或1形式B(常闭)、1形式C(转换) |
    | 额定电压 | 20VDC, 500mA (1形式A, 1形式B, 2形式A) |
    | 最大切换电压 | 100VDC (1形式A, 1形式B, 2形式A), 28VDC (1形式C) |
    | 额定电流 | 500mA (20VDC), 500mA (10VDC) |
    | 切换功率 | 10W (1形式A, 1形式B), 3W (1形式C) |
    | 接触材料 | 钌(Ruthenium) |
    | 初始接触电阻 | ≤200mΩ |
    | 操作频率 | 100Hz |
    | 操作/释放时间(最大值) | 1.5/0.5ms (1形式A, 1形式B), 1.5/3.0ms (1形式C) |
    | 机械耐久性 | 100x10^6 次操作 |
    | 线圈电压范围 | 5至24VDC |
    | 最大线圈温度 | 105°C |
    | 热阻 | 约100°C/W |
    | 额定绝缘电压 | 250VDC (1形式A, 1形式B), 175VDC (1形式C) |
    | 初始绝缘电阻 | ≥10^10Ω (100VDC) |

    产品特点和优势


    - 低成本、可靠性高:采用干簧管结构,提供可靠的开关性能。
    - 易于焊接和清洁:模具环氧包装使其能够通过波峰焊和浸入式清洗。
    - 可选配抑制二极管:提高电路的稳定性和保护线圈。
    - 广泛的额定电压和电流选择:满足不同应用场景的需求。
    - 高温环境适应性强:最大线圈温度可达105°C,适用于恶劣环境。

    应用案例和使用建议


    - 电信设备:用于信号传输线路的切换,例如电话交换机和光纤通信系统。
    - 医疗设备:如心电图(ECG)设备,用于监测和记录生理信号。
    - 自动化测试设备:用于自动化测试流程中的信号切换和控制。
    - 安全系统:如门禁控制系统,用于信号检测和报警。
    使用建议:
    - 在高频应用中,应注意降低接触电阻,避免因接触不良导致的信号丢失。
    - 安装时应注意继电器间的电磁干扰,必要时增加屏蔽措施。
    - 在极端温度环境下使用时,考虑热稳定性,确保设备正常运行。

    兼容性和支持


    - 兼容性:该继电器与其他标准PCB封装组件兼容,可以方便地集成到现有系统中。
    - 支持服务:TE Connectivity提供技术支持和售后服务,包括在线文档和客户支持中心。

    常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案:检查接触点是否有污染或氧化,清洁后重新安装。
    - 问题2:操作/释放时间过长
    - 解决方案:确认线圈电压是否符合规格要求,调整线圈电压以优化性能。
    - 问题3:接触不良
    - 解决方案:检查连接器是否牢固,重新焊接或更换连接器。

    总结和推荐


    JWD/JWS系列磁保持继电器是一款性能卓越、适用范围广的电子元器件。其低功耗、高可靠性以及多样的接触类型使其成为各种应用的理想选择。特别是在需要高频率切换、恶劣环境和小体积设计的应用场合中表现出色。推荐用于对信号传输质量和稳定性要求较高的场景,如电信设备、医疗仪器和自动化控制系统。

JWD-172-8参数

参数
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
长*宽*高 19.56mm(长度)*8.22mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

JWD-172-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JWD-172-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 磁簧开关 TE CONNECTIVITY JWD-172-8 JWD-172-8数据手册

JWD-172-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
