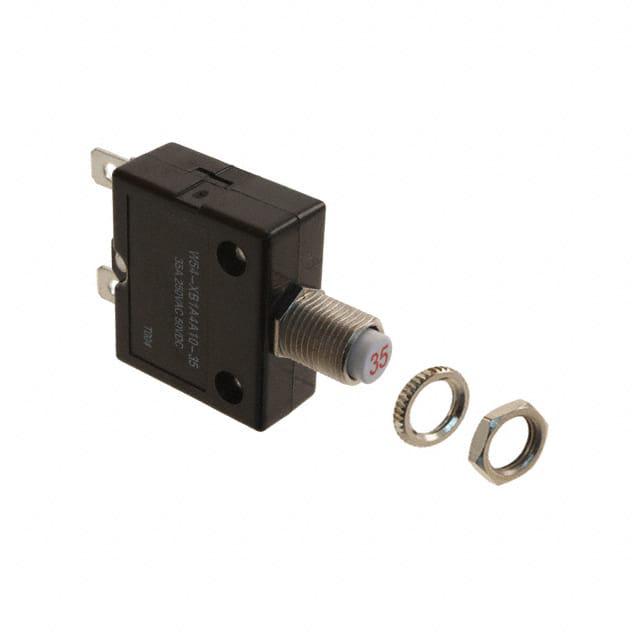

W54-XB1A4A10-35

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 250V 1 无 35A 热敏式 按下重置 面板安装 31mm*14.6mm*35mm
供应商型号: ET-3397503
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 断路器 W54-XB1A4A10-35

W54-XB1A4A10-35概述

    W54系列推拉式热断路器技术手册

    产品简介


    W54系列推拉式热断路器是一种单极、自复位型的热断路器。它广泛应用于各类电器设备中,以提供过载保护。此断路器不可手动脱扣,具备独特的视觉指示按钮,便于用户快速识别断路状态。此外,W54系列提供了多种安装和接线选项,使其适应不同应用场合的需求。

    技术参数


    - 电流范围:5A到40A。
    - 无法手动脱扣:确保安全操作。
    - 指示按钮:提供视觉指示,便于用户判断断路状态。
    - 复位方式:通过按钮复位。
    - 接触材料:可选银镉氧化物或银锡氧化物。
    - 温度范围:0°C至+60°C。
    - 电压限制:50V直流,250V交流。
    - 最大分断能力:1000安培(根据UL标准1077)。
    - 复位时间:60秒内。
    - 绝缘电阻:100兆欧。
    - 防爆认证:符合多项国际标准,如UL 1077、UL 1500、CSA、VDE、CCC等。

    产品特点和优势


    - 多样化的电流选择:从5A到40A的多种型号,满足不同应用需求。
    - 自动复位:无需手动操作即可复位。
    - 指示按钮:提供清晰的视觉指示,易于识别故障状态。
    - 丰富的安装选项:提供不同的安装和接线选项,使产品更灵活地适用于各种应用场景。
    - 高质量接触材料:银镉氧化物或银锡氧化物接触材料确保长时间可靠运行。

    应用案例和使用建议


    - 家用电器:适用于微波炉、烤箱、洗衣机等家用电器。
    - 工业设备:可用于机器设备的过载保护。
    - 推荐使用:对于需要长期稳定运行且对可靠性要求较高的设备,建议使用W54系列断路器。
    - 使用建议:安装时确保环境温度在0°C到60°C范围内,避免过热环境导致误动作。在高电流情况下,建议进行详细的电流校准,确保断路器准确工作。

    兼容性和支持


    - 兼容性:与多种电器设备兼容,广泛应用于家用和工业领域。
    - 支持和服务:泰科电子为W54系列提供全面的技术支持和售后服务,确保客户能够及时获得帮助。

    常见问题与解决方案


    - 问题1:断路器不跳闸
    - 解决方案:检查是否达到规定的过载电流阈值,确认电流传感器正常工作。
    - 问题2:按钮无法复位
    - 解决方案:检查是否有机械阻碍,确保没有过高的负载电流。
    - 问题3:外观损坏
    - 解决方案:及时更换新的断路器,避免潜在的安全风险。

    总结和推荐


    W54系列推拉式热断路器凭借其优良的设计和广泛的适用性,在多个领域中表现出色。其多样化的电流选择、自动复位功能、丰富的安装选项等都使得该产品在市场上具有很强的竞争力。综上所述,推荐用户选用W54系列热断路器来保障电气系统的安全运行。

W54-XB1A4A10-35参数

参数
额定电流 35A
极数 1
额定电压-AC 250V
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 按下重置
长*宽*高 31mm*14.6mm*35mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

W54-XB1A4A10-35厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W54-XB1A4A10-35数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W54-XB1A4A10-35 W54-XB1A4A10-35数据手册

W54-XB1A4A10-35封装设计

查看详情并下载
Symbol
Footprint
3D Model
