W33-T4B1Q-15

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 50V 250V 2 有 15A 热敏式 控制杆 面板安装 43.79mm*21.59mm*42.93mm
供应商型号: Q-W33-T4B1Q-15
供应商: 国内现货
标准整包数: 120

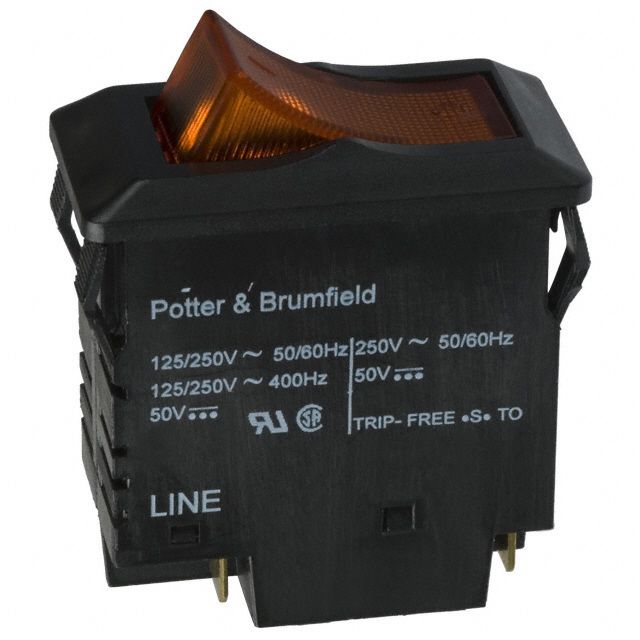

TE CONNECTIVITY 断路器 W33-T4B1Q-15

W33-T4B1Q-15概述

    W33系列单极及双极可切换热断路器/电源开关技术手册

    1. 产品简介


    W33系列是泰科电子(Tyco Electronics)生产的一款一极和二极可切换热断路器/电源开关。它结合了开关和电路保护的功能,采用一体式设计,能够在电流过载时自动切断电源以保护电路。该系列产品具有多种电流规格,适用于各种工业和家用设备。

    2. 技术参数


    | 参数 | 描述 |

    | 电流规格 | 2A至20A,<2A型号可特殊订购 |
    | 极数 | 单极和双极 |
    | 环境温度 | 补偿温度范围:-20°C 至 +60°C |
    | 最大电压 | 50VDC;250VAC至400Hz |
    | 电气特性 | 可承受连续额定电流的100%负载 |
    | 断开容量 | 1000A @ 50VDC;250VAC,60Hz 和 125/250VAC,400Hz |
    | 复位能力 | 可承受额定电流10倍的过载 |

    3. 产品特点和优势


    - 集成化设计:将开关和电路保护功能集于一体,减少布线和安装时间。
    - 多样化选择:提供多种电流规格和颜色选项,满足不同应用需求。
    - 可靠性高:通过UL和CSA认证,确保产品质量和安全标准。
    - 操作简便:配备方便安装的快速连接端子,节省时间和成本。
    - 附加功能:可选辅助开关,提供更多灵活性。

    4. 应用案例和使用建议


    - 应用场景:适用于工业自动化设备、家用电器、照明系统等。
    - 使用建议:根据具体应用需求选择合适的电流规格和颜色。安装时注意按照技术手册要求进行,确保所有连接牢固可靠。

    5. 兼容性和支持


    - 兼容性:与大多数面板尺寸兼容,适合不同类型的面板安装。
    - 支持服务:提供全面的技术支持和售后维护,包括UL和CSA批准文件,确保用户能够快速找到相关资料。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法复位 | 检查是否有过大的电流通过,如超过额定值应及时更换 |
    | 灯光不亮 | 检查灯泡是否损坏,或者重新连接灯具 |

    7. 总结和推荐


    W33系列热断路器/电源开关凭借其高集成度、多样化选择和可靠性能,在多种应用场景中表现出色。其内置的过载保护功能大大提升了设备的安全性。综合以上分析,强烈推荐在需要高效、安全的电路保护解决方案的应用场景中使用W33系列产品。

W33-T4B1Q-15参数

参数
额定电流 15A
极数 2
额定电压-AC 250V
额定电压-DC 50V
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 控制杆
长*宽*高 43.79mm*21.59mm*42.93mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W33-T4B1Q-15厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W33-T4B1Q-15数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W33-T4B1Q-15 W33-T4B1Q-15数据手册

W33-T4B1Q-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
120+ $ 42.425
1000+ $ 36.725
库存: 12000
起订量: 120 增量: 120
交货地:
最小起订量为:120
合计: $ 5091
