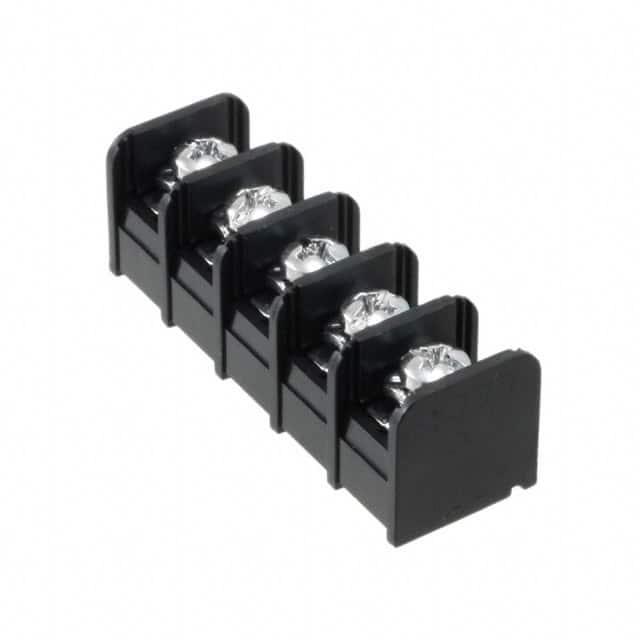

NC6-P108-05

产品分类: 接线座- 隔板块
厂牌: TE CONNECTIVITY
产品描述: Conn Barrier Strip 5 POS 9.53mm Solder ST Thru-Hole 20A/Contact Package
供应商型号: NC6-P108-05
供应商: Master
标准整包数: 10
TE CONNECTIVITY 接线座- 隔板块 NC6-P108-05

NC6-P108-05概述


    产品简介


    NC6-P108-05 双层栅栏式印刷电路针接线端子 是一种适用于板对线连接的电子元器件。该产品采用了双层栅栏设计,具有5个位置的接线点,中心线间距为9.53毫米(0.375英寸)。其主要功能是实现电线与电路板之间的稳定连接,适用于多种电子设备和系统中的电源电路。典型应用包括工业控制系统、通信设备、医疗仪器等需要可靠电力传输的场合。

    技术参数


    - 中心线间距:9.53 毫米(0.375 英寸)
    - 接线位置数:5 位
    - 连接方式:板对线连接
    - 底部终端类型:印刷电路针
    - 绝缘层材料:聚酰胺(Polyamide)
    - 工作电压:300 伏特
    - 接触电流额定值:20 安培
    - 操作温度范围:-40°C 至 105°C(-40°F 至 221°F)
    - 包装数量:200 件
    - 包装方式:盒装
    - UL 阻燃等级:UL 94V-0
    - 欧盟RoHS合规性:符合
    - 欧盟ELV合规性:符合
    - 中国RoHS 2合规性:符合
    - REACH法规合规性:不含有SVHC物质

    产品特点和优势


    NC6-P108-05 的特点和优势在于其采用双层栅栏设计,确保了高稳定性及可靠性。底部采用印刷电路针设计,可以方便地焊接在电路板上,同时具有优良的电气性能。此外,该产品的工作电压高达300伏特,接触电流可达20安培,且能够承受-40°C至105°C的操作温度范围,适用于各种恶劣环境。其高阻燃等级和低卤素含量也保证了产品的安全性。

    应用案例和使用建议


    该产品的典型应用场景包括工业自动化控制系统、通信设备和医疗仪器等领域。具体使用时,建议根据电路的具体需求选择合适的电线尺寸(0.3至3平方毫米),并确保电线尺寸与接线端子匹配良好。为了确保最佳效果,安装过程中应注意正确固定螺丝,以防止因振动引起的松动。另外,在高温环境下使用时,应特别注意散热问题,以避免过热损坏。

    兼容性和支持


    NC6-P108-05 与同类系列产品具有良好的兼容性,例如与其配套的接线端子、插座等部件。厂商提供了详细的安装指南和技术支持服务,客户可以通过拨打+1 800 522 6752获取帮助。此外,还可以访问TE官方网站获取更多技术文档和相关支持资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 确保电线尺寸合适,正确拧紧螺丝,检查电线是否牢固连接 |
    | 温度过高 | 确保良好的散热环境,增加散热片或散热装置 |
    | 寿命短 | 使用过程中定期检查和清洁接线端子,避免灰尘和湿气影响 |

    总结和推荐


    综上所述,NC6-P108-05 是一款高度可靠的双层栅栏式印刷电路针接线端子,适用于多种电力传输场景。其优良的电气性能、出色的机械强度和高安全标准使其在市场上具备较强的竞争力。无论是在工业控制还是医疗设备中,该产品都可作为优选解决方案。因此,我们强烈推荐使用该产品以满足您的电力传输需求。

NC6-P108-05参数

参数
长*宽*高 49.17mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

NC6-P108-05厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

NC6-P108-05数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 隔板块 TE CONNECTIVITY NC6-P108-05 NC6-P108-05数据手册

NC6-P108-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.9992 ¥ 25.4032
50+ $ 2.785 ¥ 23.1557
100+ $ 2.7326 ¥ 22.7207
200+ $ 2.6901 ¥ 21.7401
400+ $ 2.544 ¥ 20.7346
600+ $ 2.4529 ¥ 20.0866
800+ $ 2.4529 ¥ 20.0866
库存: 1247
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 254.03
直接购买
加入购物车
