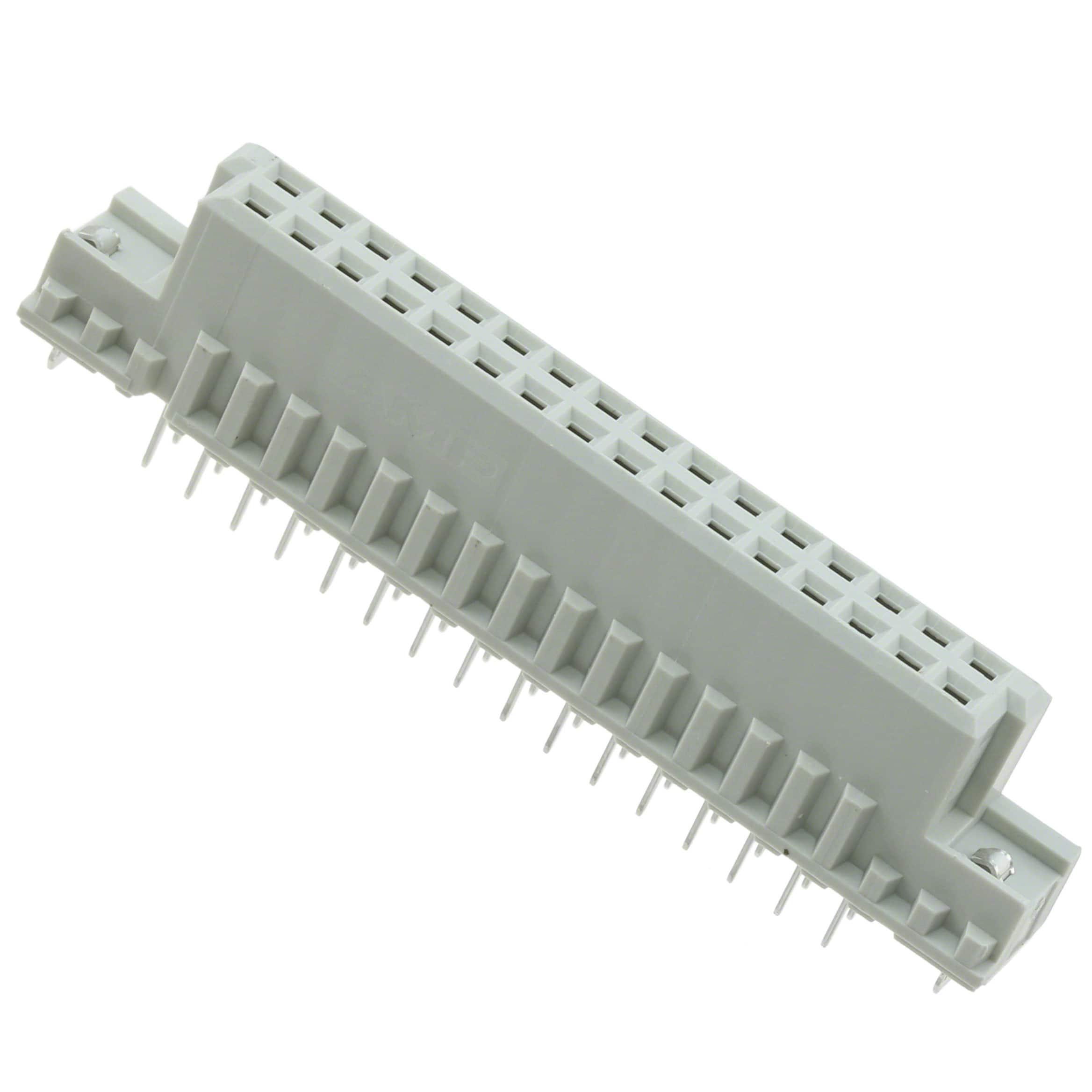

5536461-5

产品分类: 背板连接器 - DIN 41612
厂牌: TE CONNECTIVITY
产品描述: Conn DIN 41612 RCP 32 POS 2.54mm Solder ST Thru-Hole Box/Tray
供应商型号: JY-5536461-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 背板连接器 - DIN 41612 5536461-5

5536461-5概述


    产品简介


    这款电子元器件是TE Connectivity生产的板对板连接器(Receptacle, Board-to-Board),型号为5536461-5。它具有32个位置,中心线间距为2.54毫米(0.1英寸)。此连接器主要用于印刷电路板(Printed Circuit Board, PCB)的应用中,采用两排垂直布局,属于欧卡标准B型连接器(Eurocard Type B)。该连接器广泛应用于各种高可靠性系统和工业控制设备中,如通信设备、医疗仪器和工业自动化设备等。

    技术参数


    - 中心线间距:2.54毫米(0.1英寸)
    - 位置数:32
    - 接线方式:通孔焊接(Through Hole - Solder)
    - 引脚尾长度:4.57毫米(0.18英寸)
    - 工作电压:250伏交流电(VAC)
    - 耐温范围:-55℃至105℃(-67°F至221°F)
    - 接触材料:镀金铜合金
    - 外壳材料:填充玻璃聚合物(Polymer - GF)
    - 插头与插座:2行16列
    - 包装方式:盒装与托盘

    产品特点和优势


    这款连接器的主要特点是其双排设计,提供高密度连接。此外,它采用了镀金铜合金接触点,以提高导电性和抗腐蚀能力。其高工作电压和宽温度范围使其适用于恶劣的工作环境。另外,它通过了多项认证,符合国际安全标准,如CSA LR7189和UL E28476标准,并且满足欧盟RoHS、ELV和REACH指令要求。

    应用案例和使用建议


    这款连接器适用于多种应用场合,例如在电信基站、医疗设备、工业控制系统和航空航天设备中的信号传输。使用时,应注意选择合适厚度的PCB(建议厚度为1.57至3.18毫米)。在安装过程中,确保正确对齐和锁定,避免松动。如果需要波峰焊接,确保焊接温度不超过265℃。

    兼容性和支持


    该连接器具有良好的兼容性,可以与其他多种标准连接器配合使用。厂商提供技术支持,电话号码为+1 800 522 6752,方便用户在使用过程中获得帮助。此外,还可以访问TE网站下载产品规格书和CAD文件,便于设计和安装。

    常见问题与解决方案


    - 问题:接触不良
    - 解决方法:检查焊接质量,确保焊点牢固。同时,检查接触点是否有氧化或污染。

    - 问题:连接器过热
    - 解决方法:确保PCB散热良好,避免长时间过载使用。检查是否安装了适当的散热片或散热器。

    - 问题:接触力不足
    - 解决方法:调整锁紧装置,确保连接器稳固固定。必要时,更换新的连接器。

    总结和推荐


    综上所述,这款板对板连接器(Receptacle, Board-to-Board)型号5536461-5具备优秀的电气性能和可靠的机械特性,能够在各种严苛环境中稳定工作。其广泛的应用范围和多种兼容性使其成为众多工业领域的理想选择。强烈推荐给需要高性能、高可靠性的连接解决方案的设计工程师和制造商。
