W58-XB1A4A-3

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 热断路器, W58 系列, 3A, 1 极
供应商型号: 7828029
供应商: 海外现货
标准整包数: 1

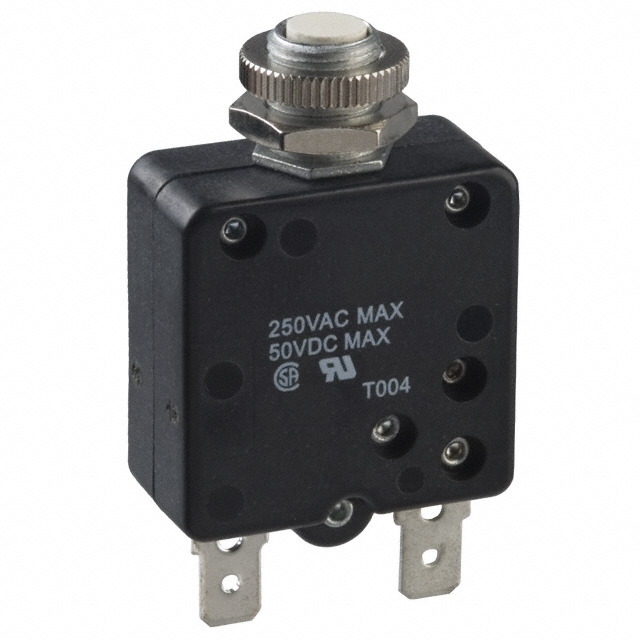

TE CONNECTIVITY 断路器 W58-XB1A4A-3

W58-XB1A4A-3概述

    文章:TE Connectivity W58系列热断路器技术手册解析

    1. 产品简介


    W58系列是由TE Connectivity制造的一款单极、复位式热断路器(P&B Push To Reset Only),主要用于提供过载保护。这些断路器广泛应用于各种工业设备、家电及汽车等领域,以确保电路安全。

    2. 技术参数


    - 额定电流范围:0.5安培至30安培
    - 无法手动断开:断路器一旦触发后,只能通过按下按钮来重置。
    - 指示灯:按钮可伸长以视觉显示断路器状态。
    - 复位方式:通过按压按钮进行重置。
    - 端子类型:螺钉连接或0.250英寸QC端子。
    - 环境温度补偿:修正系数随温度变化而变化,具体参见图中所示。
    - 电压范围:直流50V;交流250V。
    - 短路耐受能力:直流50V下为2000A,交流250V下为1000A。
    - 冲击与振动:承受10g的冲击力和10g/10-55Hz的振动。
    - 重量:小于1.5盎司(约42.5克)。

    3. 产品特点和优势


    - 宽泛的电流范围:从0.5安培到30安培,能够满足多种应用需求。
    - 可靠的自动复位机制:无需更换断路器,只需按动按钮即可复位。
    - 按钮视觉提示:按钮在断路时会伸长,方便识别状态。
    - 高抗震性:能够经受住10g的冲击和10-55Hz的振动,适用于恶劣环境。
    - 低功耗:最大电阻值随电流评级的不同而不同,例如0.5A时的最大电阻为5Ω,15A时为0.01Ω。

    4. 应用案例和使用建议


    - 工业应用:常用于电机控制、变压器和配电箱中的过载保护。
    - 家用电器:可用于电热水器、空调、冰箱等大型家电中。
    - 汽车应用:在汽车电子系统中,用于电源管理,如电池管理系统。
    - 使用建议:根据实际应用环境选择合适额定电流的断路器,并确保安装符合规范要求,尤其是考虑环境温度对电流承载能力的影响。

    5. 兼容性和支持


    - 兼容性:TE Connectivity提供了详细的安装指南和技术支持,包括多种安装硬件选项。
    - 认证信息:W58系列已获得UL 1077和CSA认证,适用于各类补充保护装置。
    - 支持和服务:TE Connectivity在全球范围内设有技术支持团队,用户可通过官方网站查询联系信息并获取帮助。

    6. 常见问题与解决方案


    - Q: 断路器如何判断何时断开?
    - A: 当负载电流超过额定值145%时,断路器将自动断开,具体时间依赖于电流过载倍数。
    - Q: 如何正确复位断路器?
    - A: 按下按钮直到听到“咔嗒”声,表明已经复位成功。
    - Q: 断路器无法复位怎么办?
    - A: 首先检查负载线路是否有短路现象,若无,则可能是断路器故障,需要更换新的断路器。

    7. 总结和推荐


    总体来看,W58系列热断路器以其宽泛的电流范围、可靠的自动复位功能、优异的环境适应性,在多个领域都有着出色的表现。尤其适用于要求高可靠性和低维护成本的应用场景。如果您的项目需要这类保护设备,W58系列无疑是一个值得考虑的选择。

W58-XB1A4A-3参数

参数
额定电压-AC 250V
额定电压-DC 50V
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 按下重置
额定电流 3A
极数 1
长*宽*高 34.93mm*16.76mm*34.93mm
安装方式 面板安装
零件状态 在售
包装方式 托盘
