首页  >  产品百科  >  W67-X2Q13-15

W67-X2Q13-15

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 277V 1 无 15A 磁性(液力延迟) 控制杆 面板安装 51.89mm*19.05mm*50.8mm
供应商型号: W67-X2Q13-15
供应商: Master
标准整包数: 1

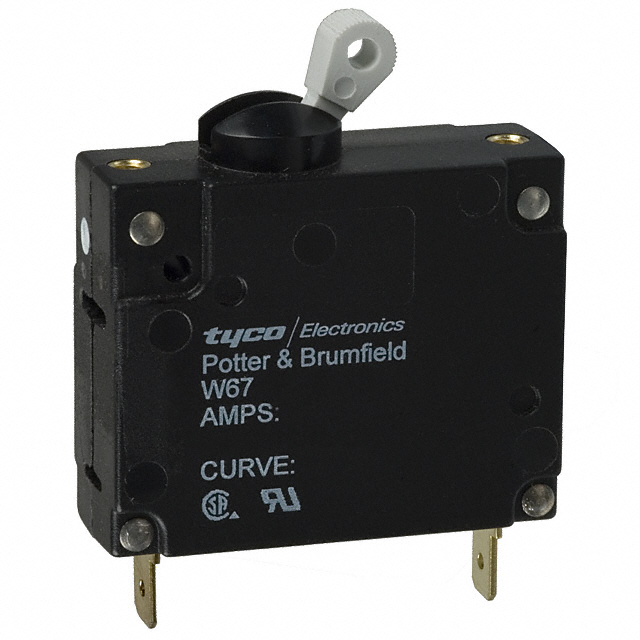

TE CONNECTIVITY 断路器 W67-X2Q13-15

W67-X2Q13-15概述

    高质量文章:W6/W9系列磁液压P&B断路器技术手册

    产品简介


    W6/W9系列磁液压P&B断路器是为国际市场需求而设计的通用型断路器。该系列产品不仅通过了UL(美国保险商实验室)的认可和CSA(加拿大标准协会)的接受认证,还获得了VDE(德国电气工程师协会)的批准。这些断路器广泛应用于各种工业领域,包括电气系统、机械设备等,确保系统的安全运行。

    技术参数


    W6/W9系列断路器的主要技术参数如下:
    - 额定电流范围:0.2 - 50安培。
    - 电压范围:交流/直流65V至480V。
    - 断开能力:高达2000A(直流)和5000A(交流)。
    - 工作频率:50/60Hz。
    - 操作温度:-40°C 至 +85°C。
    - 端子连接:快速连接终端或螺钉终端。
    - 机械寿命:10,000次循环,其中6,000次在额定负载下,4,000次无负载。
    此外,该系列断路器具备多种过载曲线选项,以适应不同的应用需求。例如,瞬时曲线、标准延时曲线、短延时曲线等。

    产品特点和优势


    1. 高性能:W6/W9系列断路器具有高电流承载能力和优良的断开能力,适用于高负载应用。
    2. 宽泛的工作温度范围:-40°C 至 +85°C 的工作温度范围,使其能够在极端环境中可靠运行。
    3. 多重保护功能:内置的过载和短路保护功能确保了系统的安全性和可靠性。
    4. 多样化安装方式:可选的前装螺钉安装,或使用#6-32和M3 x 0.5螺丝安装,方便不同场合的安装需求。
    5. 快速连接终端:提供了易于安装的快速连接终端选项,提高了装配效率。

    应用案例和使用建议


    W6/W9系列断路器广泛应用于电力分配、机械设备、自动化控制等领域。例如,在电力传输系统中,它们用于保护电路免受过载和短路的影响。在自动化生产线中,它们可以确保系统的稳定运行。
    使用建议:
    - 在安装时,根据具体的应用环境选择合适的电压等级和电流等级。
    - 确保断路器的安装位置符合制造商的要求,避免超过90度的倾斜。
    - 定期进行维护检查,确保断路器处于良好状态。

    兼容性和支持


    W6/W9系列断路器与其他标准的电气设备和配件具有良好的兼容性。TE Connectivity Ltd.公司为用户提供详尽的支持文档和售后服务,确保客户能够获得最佳的使用体验和技术支持。

    常见问题与解决方案


    - 问题1:如何确认断路器是否适合特定应用?
    - 解决方法:仔细阅读技术手册中的“Agency Approvals”部分,并参考适用的安全标准。如果需要,联系制造商获取更多详细信息。

    - 问题2:如何进行断路器的安装?
    - 解决方法:严格按照制造商提供的安装指南进行操作。如有疑问,可咨询专业的安装服务提供商。

    总结和推荐


    W6/W9系列磁液压P&B断路器凭借其卓越的性能、广泛的适用性和可靠的安全性,在工业应用中表现出色。它们的多功能性和易用性使得这些断路器成为许多行业的理想选择。强烈推荐给那些需要高性能、高可靠性的断路器解决方案的专业人士。
    综上所述,W6/W9系列断路器是一款值得信赖的产品,适用于各种高要求的应用场景。

W67-X2Q13-15参数

参数
断路器类型 磁性(液力延迟)
执行器类型 控制杆
额定电流 15A
极数 1
额定电压-AC 277V
额定电压-DC -
照明电压-标称值 -
照明
长*宽*高 51.89mm*19.05mm*50.8mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W67-X2Q13-15厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W67-X2Q13-15数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W67-X2Q13-15 W67-X2Q13-15数据手册

W67-X2Q13-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
