首页  >  产品百科  >  5748979-1

5748979-1

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: 外壳尺寸为 1 的 PCB D-Sub AMPLIMITE 插座组件,中心线间距为 2.74mm,采用直角 PCB 安装方向。用于信号电路应用,工作温度范围为 -55-105℃。
供应商型号: N-5748979-1
供应商: 云汉优选
标准整包数: 1

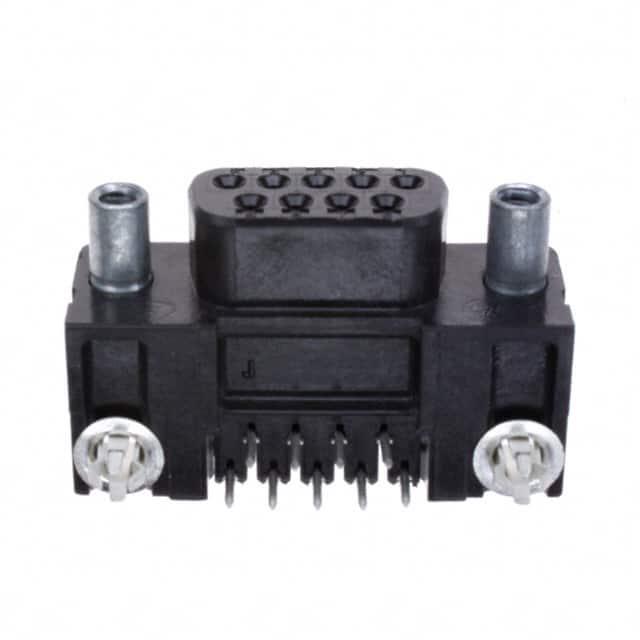

TE CONNECTIVITY D-Sub 连接器 5748979-1

5748979-1概述

    AMPLIMITE Subminiature D Connectors 技术手册综述

    产品简介


    AMPLIMITE Subminiature D Connectors 系列是设计用于各种电子应用的高性能连接器,具备紧凑设计和多种配置选择。该系列产品包括标准密度插头和插座,适用于广泛的工业和消费电子产品。这些连接器不仅具有出色的电气性能,而且设计耐用,适用于高温环境。

    技术参数


    - 尺寸与接触点密度:
    - 壳体尺寸:1至5(包含不同数量的接触点)。
    - 接触点密度:可选9、15、25、37和50个位置。
    - 壳体材料:
    - 钢,镀锡处理。
    - 接触点材料与电镀:
    - 插针采用黄铜材料。
    - 插座采用磷青铜材料。
    - 电镀选项包括金、金闪光和锡。
    - 电气特性:
    - 电流承载能力:最高可达7.5安培(20AWG)。
    - 接触电阻:最大值为30毫欧姆。
    - 绝缘电阻:最小值为5000兆欧姆。
    - 耐电压强度:最小值为1000伏特交流电。
    - 机械特性:
    - 接触插入力:最大值为13.34牛顿。
    - 接触保持力:最小值为22.24牛顿。
    - 插拔力:最大值为8盎司(约2.22牛顿)。
    - 环境特性:
    - 振动测试:20G rms最大值。
    - 冲击测试:50G最大值,持续时间11毫秒。

    产品特点和优势


    - 阻燃性:UL 94V-0认证,符合最高等级的防火要求。
    - 集成式板锁:固定接触点,防止焊接时松动。
    - 多电镀选择:提供金、金闪光和锡等多种电镀方式,以满足不同应用场景需求。
    - 高成本效益:低成本的前金属外壳设计,与全金属外壳连接器兼容。
    - 高耐久性:提供多次插拔循环(高达500次)。

    应用案例和使用建议


    - 应用案例:
    - 工业自动化设备中的信号传输。
    - 通信设备和网络基础设施中的数据传输。
    - 医疗设备中的传感器接口。
    - 使用建议:
    - 为确保连接器的可靠性,建议使用推荐的电路板厚度(最大2.36毫米)。
    - 安装时应考虑正确的电缆夹固定,确保接触牢固。

    兼容性和支持


    - 兼容性:本产品与符合MIL-C-24308标准的20号和22号小型D型连接器兼容。
    - 制造商支持:TE公司提供详尽的技术文档和支持服务,包括技术规范和图纸,以便客户进行定制化设计。

    常见问题与解决方案


    - 问题1:如何确保正确安装?
    - 解决方案:严格按照技术手册中的安装指南进行操作,确保电路板厚度适配,使用推荐的安装工具和硬件。
    - 问题2:如何判断连接器是否损坏?
    - 解决方案:定期进行接触电阻和绝缘电阻测试,如有异常,及时更换连接器。

    总结和推荐


    总体而言,AMPLIMITE Subminiature D Connectors 是一款设计先进、可靠性高的连接器产品,适合需要高密度信号传输和紧凑设计的应用场合。其具备良好的电气性能、可靠的机械结构以及多样化的电镀选项,使其成为众多行业中的理想选择。对于需要高性能连接解决方案的设计工程师来说,这是一个值得推荐的产品。

5748979-1参数

参数
额定电流 2.7A,6.4A
排数 2
触头镀层
外壳材料 Glass fillingNylon/Glass fillingPolyester
针脚数 9pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
长*宽*高 31.04mm*18.18mm*11.48mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

5748979-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5748979-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5748979-1 5748979-1数据手册

5748979-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 6.5508 ¥ 55.6818
45+ $ 6.2624 ¥ 53.2304
85+ $ 6.0894 ¥ 51.7599
200+ $ 5.9772 ¥ 50.8062
库存: 666
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 1113.63
