W57-XB2A99C10-5

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 250V 1 5A 热敏式 按下重置 面板安装 29.2mm(长度)*34.2mm(高度)
供应商型号: Q-W57-XB2A99C10-5
供应商: 国内现货
标准整包数: 800

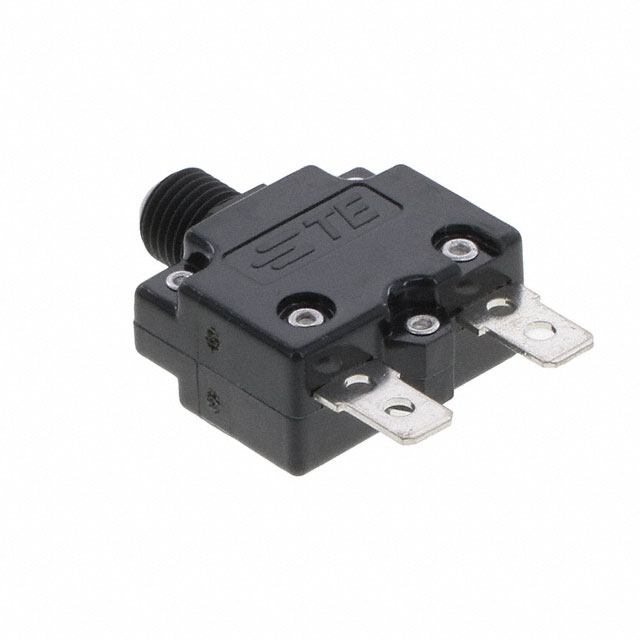

TE CONNECTIVITY 断路器 W57-XB2A99C10-5

W57-XB2A99C10-5概述


    产品简介


    W57-XB2A99C10-5 是一款由Potter & Brumfield生产的紧凑型推至复位热断路器(Thermal Circuit Breaker)。这款断路器属于系列断路类型(Series Trip),采用白色外观设计,适用于多种应用场景。该产品的核心功能是保护电路免受过载和短路的危害,广泛应用于家用电器、工业设备和各类电子产品中。

    技术参数


    - 额定电压:
    - 交流250 VAC
    - 直流50 VDC
    - 电流等级: 5A
    - 极数: 单极(1 Pole)
    - 操作方式: 推至复位(Push to Reset)
    - 颜色: 白色(White)
    - 触点类型: 非照明型(No Light)
    - 分断能力: 1000A @ 250VAC/50VDC
    - 接线端子配置: 6.35 [.25] 直角快速连接片(Straight Quick Connect Tab)
    - 脱扣时间: 在200%过载电流下,脱扣时间为4-40秒

    产品特点和优势


    W57-XB2A99C10-5 断路器的主要优势包括:
    - 高效防护: 能够迅速响应并切断超过额定电流的电流,从而有效防止电气火灾和设备损坏。
    - 坚固耐用: 采用塑料材质,具有良好的机械强度和耐久性。
    - 易于安装和维护: 具有直角快速连接片,便于现场安装和接线。
    - 可靠性能: 在各种工作环境下都能保持稳定的性能表现。

    应用案例和使用建议


    应用案例:
    - 家用电器:电冰箱、洗衣机等大功率家电中,用于防止过载和短路。
    - 工业设备:机床、电动工具等工业设备中,作为过载保护装置。
    - 电子产品:电子控制柜、配电盘等设备中,确保电路安全运行。
    使用建议:
    - 在安装时,确保断路器的安装位置能够避免物理损伤和高温环境。
    - 使用过程中,定期检查断路器的状态,确保其正常工作。
    - 若发现异常情况,应及时更换断路器以保证电路的安全。

    兼容性和支持


    W57-XB2A99C10-5 断路器与以下产品兼容:
    - TE 内部编号: 2-1423675-0
    - TE Part #: 9-1440003-5, K1060611, 2-1423675-3, 9-1423364-9, 9-1423364-7, 9-1423364-8, 2-520081-2, 5747838-3, 2-5747705-1, 175022-1, 1-1423696-5
    制造商提供技术支持和服务,如有问题可拨打 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    常见问题:
    1. 断路器频繁跳闸。
    2. 断路器无法复位。
    3. 断路器安装后无反应。
    解决方案:
    1. 检查负载是否超负荷,如果是,则需减小负载或更换更高容量的断路器。
    2. 确认复位按钮是否正确按下,如仍未复位,则可能需要更换断路器。
    3. 检查接线是否正确连接,确认电源供应是否正常。

    总结和推荐


    综上所述,W57-XB2A99C10-5 断路器是一款高性能、可靠且易于使用的电气保护设备。它不仅具备高效的过载和短路保护功能,还具有出色的耐用性和易于安装的特点。因此,我们强烈推荐在各种电气系统中使用此款断路器,以确保系统的稳定和安全运行。

W57-XB2A99C10-5参数

参数
照明 -
断路器类型 热敏式
执行器类型 按下重置
额定电流 5A
极数 1
额定电压-AC 250V
额定电压-DC -
照明电压-标称值 -
长*宽*高 29.2mm(长度)*34.2mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 托盘

W57-XB2A99C10-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W57-XB2A99C10-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W57-XB2A99C10-5 W57-XB2A99C10-5数据手册

W57-XB2A99C10-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 2.5875
1000+ $ 2.4
5000+ $ 2.1875
25000+ $ 2.025
库存: 80000
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: $ 2070
