W92-X112-15

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 热断路器, W92 系列, 15A, 2 极
供应商型号: ET-3792558
供应商: 海外现货
标准整包数: 1

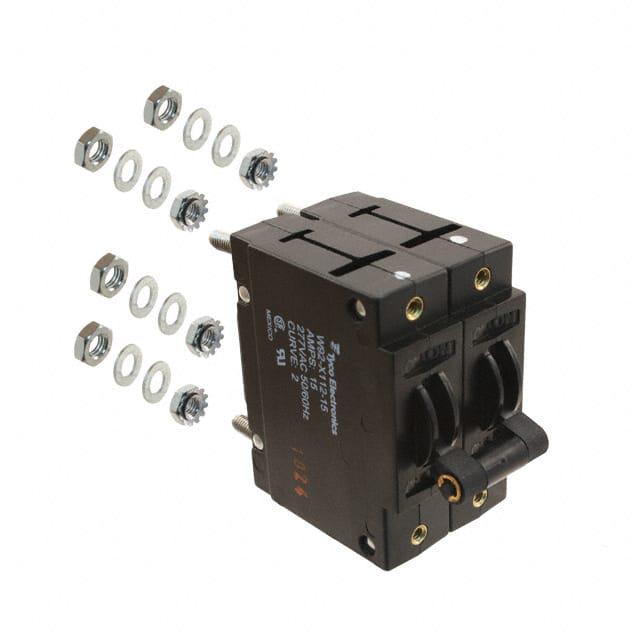

TE CONNECTIVITY 断路器 W92-X112-15

W92-X112-15概述


    产品简介


    本技术手册涵盖了TE Connectivity公司生产的W6/W9系列磁力液压P&B断路器的产品信息和技术参数。这些断路器设计用于国际市场的广泛应用,旨在为各类电气系统提供保护。它们通过了UL、CSA和VDE认证,具有多种额定电流和电压选项,适用于不同需求的应用场景。

    技术参数


    以下是W6/W9系列断路器的主要技术参数:
    - 额定电流:最大可达到50安培。
    - 电气特性:
    - 瞬时过载保护:在125%至150%额定负载下,可能触发。
    - 过载保护:必须在125%及以上额定负载下触发。
    - 绝缘强度:在50/60Hz频率下,耐压能力达1500V(直流),1100V(交流)。
    - 绝缘电阻:在500V直流电压下,绝缘电阻不小于100兆欧姆。
    - 使用寿命:10,000次开关循环,其中6000次在额定负载下,4000次在空载条件下。
    - 过载曲线:包括瞬时、标准延迟、短延迟、高涌流等多种曲线,详见技术手册中的详细图表。
    - 操作温度范围:-40°C至+85°C。
    - 湿度要求:符合Mil-STD-202方法103的要求。
    - 冲击测试:符合Mil-STD-202方法213测试条件C(100g@6ms)。
    - 振动测试:符合Mil-STD-202方法201,频率范围10-55Hz,总振幅1.52mm。

    产品特点和优势


    W6/W9系列断路器具备以下显著特点和优势:
    - 认证齐全:UL、CSA和VDE认证确保了产品的质量和可靠性。
    - 多重保护:具备多种过载保护和故障检测功能,确保电路的安全运行。
    - 广泛的适用性:额定电流范围广,适用于多种负载和应用场合。
    - 长寿命设计:经过严格测试的机械结构,保证了产品的长寿命和稳定性。
    - 多功能性:可选配不同的过载保护曲线,适应不同的负载条件。

    应用案例和使用建议


    W6/W9系列断路器广泛应用于工业控制、电源管理等领域,例如:
    - 电机启动:对于大功率电机的启动,W6/W9系列断路器可通过调整过载保护曲线,有效防止启动时的瞬间高电流对电路造成损害。
    - 电源保护:在电源分配系统中,这些断路器可以有效防止短路和过载引起的损坏。
    - 机械设备保护:对于工厂生产线上的各种机械设备,W6/W9系列断路器能提供可靠的保护,确保设备正常运行。
    使用建议:
    - 环境温度管理:使用过程中要注意避免高温或低温环境,以保持断路器的最佳性能。
    - 定期检查:建议定期进行断路器的维护和检查,确保其处于良好的工作状态。
    - 负载匹配:根据实际应用需求选择合适的额定电流,避免过载运行。

    兼容性和支持


    W6/W9系列断路器支持多种电气连接方式,包括螺纹接线柱和快速连接端子。这些断路器可以与其他标准电气设备兼容使用。制造商提供详尽的技术支持文档和客户服务,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:断路器在正常运行时频繁跳闸。
    - 解决方案:检查负载是否超过了断路器的额定电流值,如果超过则需要更换更大额定电流的断路器。
    2. 问题:安装后发现断路器无法合闸。
    - 解决方案:检查断路器与电源的连接是否正确,确保所有接线没有松动或损坏。
    3. 问题:断路器操作手感异常。
    - 解决方案:检查是否有异物卡住或损坏了断路器的操作机构,必要时请联系技术支持。

    总结和推荐


    W6/W9系列断路器凭借其卓越的性能和广泛的适用性,在工业和商业应用中表现出色。其出色的可靠性、安全性和长寿命使其成为众多项目的选择。鉴于其优良的表现和制造商提供的全面支持,我们强烈推荐这一系列产品。
    这些断路器在多种应用场景下表现优异,尤其是在需要高度可靠性和灵活配置的工业环境中。我们相信,选择W6/W9系列断路器将为您的系统提供有力保障。

W92-X112-15参数

参数
额定电流 15A
极数 2
额定电压-AC 277V
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 磁性(液力延迟)
执行器类型 控制杆
长*宽*高 46.86mm*38.1mm*63.5mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W92-X112-15厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W92-X112-15数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W92-X112-15 W92-X112-15数据手册

W92-X112-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
