W58-XC4C12A-25

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 热断路器, W58 系列, 25A, 1 极
供应商型号: Q-W58-XC4C12A-25
供应商: 国内现货
标准整包数: 10

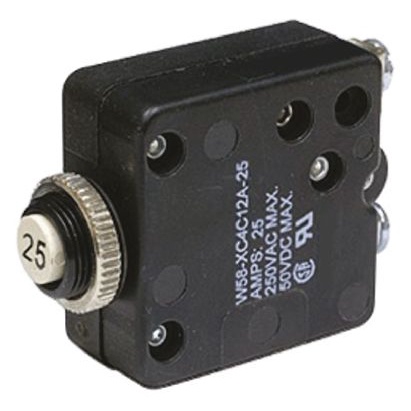

TE CONNECTIVITY 断路器 W58-XC4C12A-25

W58-XC4C12A-25概述

    W58系列热断路器产品技术手册解析

    1. 产品简介


    W58系列热断路器是适用于电气系统中的过载保护装置,属于推压复位型断路器。它提供从0.5安培到30安培的不同电流等级选择,广泛应用于家用电器、工业设备及控制系统中。其设计简洁可靠,能够有效防止电路过载引发的安全隐患,是保障设备稳定运行的重要组件之一。

    2. 技术参数


    - 负载电流:断路器能在其额定负载下持续工作。过载情况下,根据电流倍数,断路器会在特定时间范围内自动切断电源(例如,对于400%的过载电流,断路器可能在0.25-0.9秒内跳闸)。
    - 工作温度范围:-20°C 至 50°C,且随温度变化的修正因子可以方便地通过图表查找到。
    - 电击防护:其耐压强度超过1,500伏RMS,适用于直流电压不超过50V,交流电压不超过250V的应用环境。
    - 其他特性:具备超过1,000次的耐用性测试能力,承受最大冲击力为10g,振动条件下可维持稳定运行(频率范围为10Hz至55Hz)。

    3. 产品特点和优势


    - 易于操作:采用按钮式复位设计,既直观又实用。
    - 高可靠性:能够在极端环境下保持正常工作,符合UL 1077标准并达到相应认证要求。
    - 多功能性:不同型号的产品适应各种不同需求,满足各类终端设备对过载保护的多样化需求。

    4. 应用案例和使用建议


    W58系列热断路器可以安装在如空调、冰箱、洗衣机等家电设备中作为过载保护装置。根据其额定电流的不同,可用于多种负载场合。对于需要特别重视安全性的设备,建议选择具有较高电流等级的型号;而对于一般家庭用电,则可考虑较低电流的型号以降低成本。此外,在高温环境下使用时需注意根据图表调整过载阈值,以确保安全运行。

    5. 兼容性和支持


    - W58系列已获得多项安全认证,包括UL 1077(辅助保护器)和CSA认证,适配于大多数电器内部布局。
    - 生产商提供了详尽的技术支持文档,便于用户查阅安装指南和常见故障排查步骤。对于特殊定制需求,亦可通过官方渠道联系获取更多帮助。

    6. 常见问题与解决方案


    - 问:如何判断断路器是否已经跳闸?
    答:观察按钮是否有弹出标志,如果有则表明断路器已经动作。此时需按压按钮进行复位。
    - 问:断路器频繁跳闸怎么办?
    答:检查负载是否超出断路器额定电流,或者周围环境温度是否过高导致误动作。如需进一步诊断,可参考手册中的故障排除部分。

    7. 总结和推荐


    W58系列热断路器凭借其优良的电气特性和广泛的应用范围,成为众多电子设备的理想选择。无论是在家庭还是工业环境中,这款断路器都能提供可靠的过载保护,显著提升系统的安全性。鉴于其优异的表现和广泛的认可度,我们强烈推荐在需要过载保护的项目中优先选用W58系列热断路器。

W58-XC4C12A-25参数

参数
执行器类型 按下重置
额定电流 25A
极数 1
额定电压-AC 250V
额定电压-DC 50V
照明电压-标称值 -
照明
断路器类型 热敏式
长*宽*高 34.93mm*16.76mm*34.93mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

W58-XC4C12A-25厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W58-XC4C12A-25数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W58-XC4C12A-25 W58-XC4C12A-25数据手册

W58-XC4C12A-25封装设计

查看详情并下载
Symbol
Footprint
3D Model
