首页  >  产品百科  >  W67-X2Q13-3

W67-X2Q13-3

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 277V 1 无 3A 磁性(液力延迟) 控制杆 面板安装 51.89mm*19.05mm*50.8mm
供应商型号: N-W67-X2Q13-3
供应商: 云汉优选
标准整包数: 1

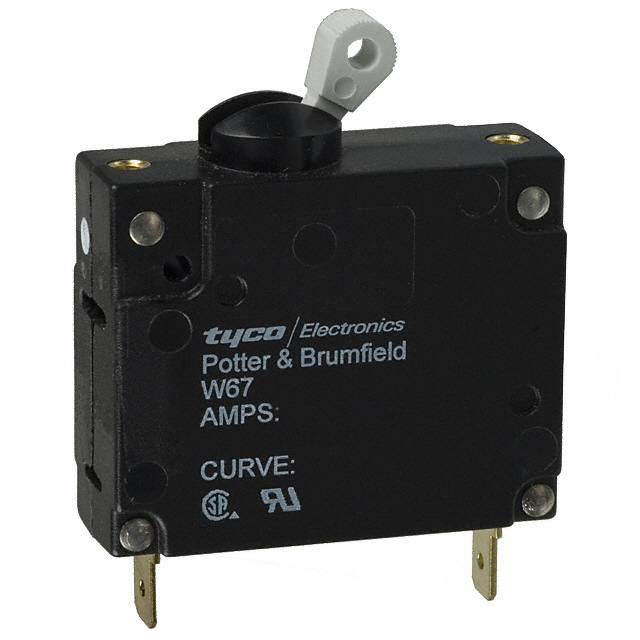

TE CONNECTIVITY 断路器 W67-X2Q13-3

W67-X2Q13-3概述

    # TE Connectivity Potter & Brumfield W6/W9 系列磁液压断路器技术手册解析

    产品简介


    TE Connectivity Potter & Brumfield 的 W6/W9 系列磁液压断路器专为国际市场需求设计,具备出色的耐用性和广泛的适用性。这些断路器支持多种电压等级和电流范围,适用于工业控制、配电系统和电动机保护等领域。它们具有 UL 和 CSA 认证,并符合 VDE 标准,广泛应用于需要高可靠性断路保护的应用场景。
    产品类型:
    - W6 系列:标准断路器,提供快速连接或螺丝端子。
    - W9 系列:重型断路器,采用 10-32 螺柱连接。
    主要功能:
    - 提供过载和短路保护。
    - 支持多种曲线选项,适合不同负载需求。
    - 具备防误动作操作的分励脱扣功能。
    应用领域:
    - 工业设备和自动化系统。
    - 电动机启动器保护。
    - 电源分配和配电盘。

    技术参数


    以下是 W6/W9 系列断路器的关键技术参数,摘自其技术手册:
    | 参数类别 | 规格说明 |

    | 最大电压(V) | AC 277V 或 DC 65V |
    | 额定频率(Hz) | 50/60Hz |
    | 额定电流(A) | 0.2 至 50A |
    | 分断能力(A) | 最大 5000A |
    | 操作温度范围 | -40°C 至 +85°C |
    | 绝缘电阻 | 100 兆欧(500VDC 测试条件下) |
    | 抗震性能 | 符合 Mil-STD-202 测试标准,抗冲击测试通过 |
    时间-电流曲线:
    W6/W9 系列提供了多种时间-电流曲线,以适应不同的应用需求,例如:
    - Curve 0:瞬时过流保护。
    - Curve 2/3:标准延迟或短延迟保护。
    - Curve 10/12/13:适用于电机启动的高涌流保护。

    产品特点和优势


    1. 多样化的配置选择:支持单极至四极安装,以及多种曲线和端子类型,满足不同用户的需求。
    2. 卓越的电气性能:具备出色的分断能力和可靠的过载保护功能。
    3. 环境适应性强:可在宽泛的操作温度范围内稳定运行,且符合严格的湿度和振动测试标准。
    4. 安全可靠:具备分励脱扣功能,确保紧急情况下能够迅速切断电路。

    应用案例和使用建议


    应用案例:
    1. 电动机保护:W6/W9 断路器常用于电动机启动器,特别是 Curve 10/12/13 曲线版本,能有效抑制高涌流对电机的影响。
    2. 工业控制柜:在复杂的配电系统中,W6/W9 断路器可作为主控开关,提供全面的过载和短路保护。
    使用建议:
    - 根据负载类型选择合适的曲线设置(如 Curve 0 适用于瞬时保护,Curve 3 适用于短延迟保护)。
    - 在恶劣环境中使用时,建议选用带防护罩的型号以防止意外操作。
    - 定期检查断路器的连接点,确保良好的导电性能。

    兼容性和支持


    - 兼容性:W6/W9 断路器可与其他主流品牌的产品兼容,便于集成到现有系统中。
    - 技术支持:TE Connectivity 提供全面的技术支持和售后服务,用户可通过官网获取最新文档和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 断路器频繁跳闸 | 检查负载是否超出额定值,调整曲线设置。 |
    | 连接处发热 | 检查连接是否松动,紧固端子或更换部件。 |
    | 不响应脱扣命令 | 检查是否有机械卡滞现象,必要时进行清洁或维修。 |

    总结和推荐


    产品综合评估:
    - 优点:W6/W9 系列断路器具备优异的电气性能、广泛的适用性和多样化的设计选项。
    - 推荐指数:高度推荐,尤其适用于需要高性能断路保护的工业应用场景。
    综上所述,TE Connectivity Potter & Brumfield 的 W6/W9 系列磁液压断路器是一款兼具实用性和创新性的产品,无论是从性能还是性价比方面都表现出色,是工业控制系统中不可或缺的选择。

W67-X2Q13-3参数

参数
照明电压-标称值 -
照明
断路器类型 磁性(液力延迟)
执行器类型 控制杆
额定电流 3A
极数 1
额定电压-AC 277V
额定电压-DC -
长*宽*高 51.89mm*19.05mm*50.8mm
安装方式 面板安装
零件状态 在售
包装方式 散装,托盘

W67-X2Q13-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W67-X2Q13-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W67-X2Q13-3 W67-X2Q13-3数据手册

W67-X2Q13-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
