W68-X2Q12-30

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 277V 2 无 30A 磁性(液力延迟) 控制杆 面板安装 51.89mm*38.1mm*50.8mm
供应商型号: 1566600
供应商: element14
标准整包数: 1

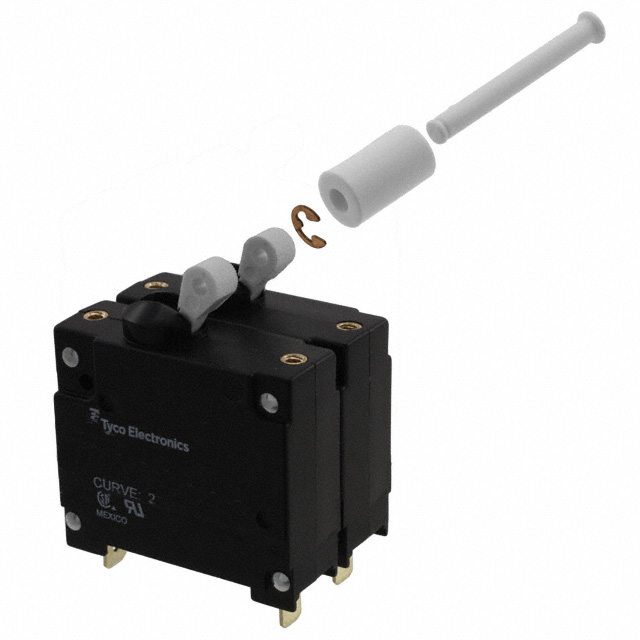

TE CONNECTIVITY 断路器 W68-X2Q12-30

W68-X2Q12-30概述

    W6/W9 Series Magnetic Hydraulic P&B Circuit Breakers 技术手册

    1. 产品简介


    产品类型:
    W6/W9 系列磁液压 P&B(Potter & Brumfield)电路断路器是通用型电路保护装置,适用于多种工业应用。
    主要功能:
    这些断路器的主要功能是提供过载和短路保护,防止电气设备因电流过大而损坏。它们还具备延时曲线选择功能,以适应不同的应用需求。
    应用领域:
    W6/W9系列断路器广泛应用于电力系统、工业自动化设备、汽车制造、建筑施工等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 最大电压 | 65V DC、277V AC/DC、250V AC等 |
    | 频率 | 50/60 Hz |
    | 相电流额定值 | 0.2 - 50 安培 |
    | 分断能力 | 2,000 安培 (DC)、5,000 安培 (AC) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 绝缘电阻 | 100 兆欧(500VDC) |
    | 冲击测试 | 符合 MIL-STD-202 Method 213 Test Condition C (100g @ 6ms) |
    | 振动测试 | 符合 MIL-STD-202 Method 201 10-55 Hz,1.52 mm 总行程 |

    3. 产品特点和优势


    - 通用性高:符合UL1077、CSA标准和VDE批准,适用范围广。
    - 强大的分断能力:最高可分断2,000安培 (DC) 和 5,000安培 (AC) 的电流。
    - 多样化的延时曲线选项:根据需要选择不同的延时曲线,如标准延时、瞬时延时等。
    - 坚固耐用:机械耐久性达到10,000次开关循环,满足苛刻的工作环境要求。
    - 环境适应性强:工作温度范围宽,抗冲击和振动能力强,适应恶劣环境。

    4. 应用案例和使用建议


    - 电力系统:在电力系统中,W6/W9系列断路器可用于保护主电源线,避免因电流过载导致的系统故障。
    - 工业自动化设备:在工业生产线上,这些断路器可以保护各种电机和其他负载设备,确保安全运行。
    - 建筑施工:在建筑工地,断路器可用于施工现场的临时配电系统,确保工人安全。
    使用建议:
    - 在选择型号时,务必考虑工作电压和电流额定值,以确保断路器能够正确保护相关设备。
    - 根据具体应用选择合适的延时曲线,以优化断路器的响应时间。
    - 确保安装环境满足制造商规定的温度和湿度要求,以延长使用寿命。

    5. 兼容性和支持


    W6/W9系列断路器具有良好的兼容性,可以与其他TE Connectivity公司的产品配套使用。厂商提供全面的技术支持和售后服务,确保客户在使用过程中获得及时的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 断路器频繁跳闸 | 检查负载电流是否超过额定值,适当调整负载或更换更高额定值的断路器。 |
    | 操作不顺畅 | 清理操作机构,确保无异物阻碍,检查安装位置是否符合要求。 |
    | 断路器无法闭合 | 检查操作机构是否卡死,必要时拆卸并清洁内部零件。 |

    7. 总结和推荐


    W6/W9系列磁液压P&B电路断路器凭借其强大的分断能力、丰富的延时曲线选项和广泛的适用性,在工业和商业环境中表现出色。无论是在电力系统还是工业自动化领域,这些断路器都能有效保护设备,避免因电流异常造成的损失。因此,强烈推荐在需要可靠电路保护的应用中选用W6/W9系列断路器。

W68-X2Q12-30参数

参数
照明电压-标称值 -
照明
断路器类型 磁性(液力延迟)
执行器类型 控制杆
额定电流 30A
极数 2
额定电压-AC 277V
额定电压-DC -
长*宽*高 51.89mm*38.1mm*50.8mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W68-X2Q12-30厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W68-X2Q12-30数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W68-X2Q12-30 W68-X2Q12-30数据手册

W68-X2Q12-30封装设计

查看详情并下载
Symbol
Footprint
3D Model
