5-917687-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Lock,Plug 1 3pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 10mm(长度)
供应商型号: 5-917687-1
供应商: 云汉优选
标准整包数: 400

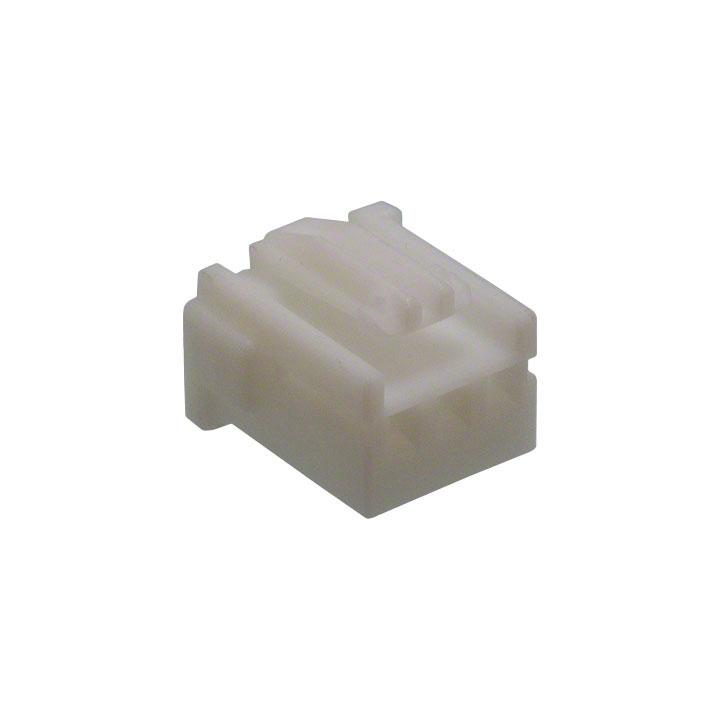

TE CONNECTIVITY 矩形连接器 - 外壳 5-917687-1

5-917687-1概述

    2.5 mm Signal Double Lock Connectors:详细技术手册

    产品简介


    2.5 mm信号双锁定连接器(2.5 SDL)是一种紧凑型单行连接器,适用于线对板和线对线配置。它主要用于家电、游戏机、自动售货机等领域。该连接器系统包含用于电线端接的插头和盖板组件、可选的双锁定板、压接接触件以及PCB引脚头部,分为标准型和高型两种版本。

    技术参数


    - 最大电流: 每条线路3安培
    - 额定电压: 交流/直流50伏特,交流250伏特
    - 适用线径: 26至20 AWG线材
    - 绝缘直径: 0.93mm至1.8mm
    - 最大操作温度: 105°C
    - 总体长度: 自由悬挂系统的总长度为22.6mm
    - 高度: 标准型最高13.7mm,高型最高19.2mm
    - 耐燃等级: UL 94 V-0 和符合IEC 60335-1第5版的火焰测试要求

    产品特点和优势


    - 多位置选择: 2-13个位置适用于线对板连接,2-10个位置适用于线对线连接
    - 明确插入指示: 当连接器完全插入时,会发出明显的“咔嗒”声
    - 防误插设计: 插头的极化肋确保正确的配对
    - 稳固焊接: 销钉尾部的折弯设计和极化销(boss)功能,在焊接过程中固定头部到PCB上
    - 树脂涂层兼容: 安装在板上的引脚与树脂或保护性涂层相兼容,无排水孔
    - 多种颜色选项: 可用的颜色选项方便在组装和维护期间进行识别
    - 安全认证: UL认可,CSA认证和TUV批准

    应用案例和使用建议


    这些连接器广泛应用于多个领域,如家用电器、游戏机、自动售货机、车库门开启器、安全系统、工业控制系统等。在选择和使用时,考虑以下因素:
    - 应用需求: 根据具体应用选择合适的位置数量和配置。
    - 装配效率: 考虑颜色标识以提高装配过程的效率和准确性。
    - 防水处理: 高型引脚头部适合需要额外加工或树脂涂层的PCB应用。

    兼容性和支持


    - 兼容性: 这些连接器与各种电子设备兼容,特别是那些需要高可靠性的家电和工业控制设备。
    - 技术支持: TE Connectivity提供了全球范围内的技术支持中心,可以解答任何有关连接器的问题。

    常见问题与解决方案


    - 问题: 连接器接触后容易退出?
    - 解决方案: 使用双锁定板以确保连接器完全就位并防止接触退缩。
    - 问题: 如何在组装时区分连接器?
    - 解决方案: 利用多色选择功能,在组装和维护期间方便识别不同连接器。

    总结和推荐


    2.5 mm信号双锁定连接器是专为高性能和多功能应用而设计的,具有高可靠性、耐用性和安全认证。它们在多种应用场合中表现出色,尤其适用于需要复杂装配和高精度安装的环境。综上所述,强烈推荐使用这些连接器,尤其是在家电、游戏和工业自动化领域。

5-917687-1参数

参数
针脚数 3pin
类型 Latch Lock,Plug
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 10mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

5-917687-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-917687-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 5-917687-1 5-917687-1数据手册

5-917687-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
