6-146134-5

厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 80pin 3A 2.54μm 锡 黑色 SMD,P=2.54mm 贴片安装
供应商型号: N-6-146134-5
供应商: 云汉优选
标准整包数: 5

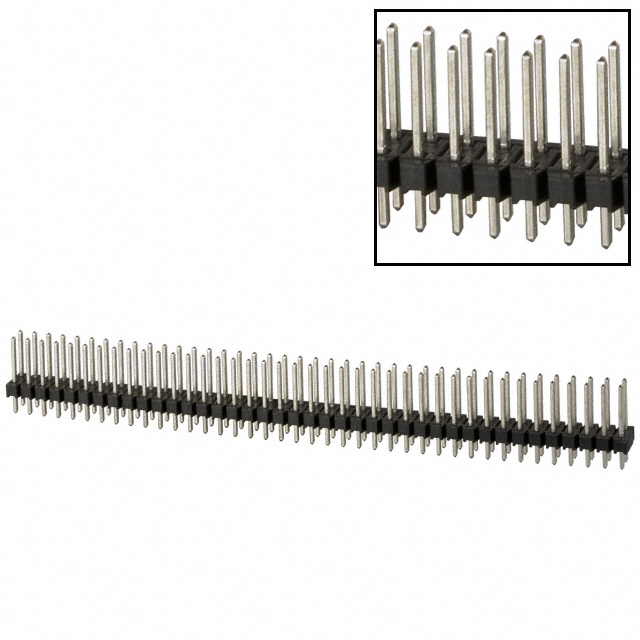

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 6-146134-5

6-146134-5概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为PCB Mount Header, 垂直方向, 板对板连接, 80位置, 2.54mm中心线, 断开式, 锡镀层, 表面贴装, 信号传输, 黑色, 属于TE Connectivity的AMPMODU连接器系列。该连接器广泛应用于电子设备的板对板连接,如工业自动化、汽车电子、通信设备等领域。它主要用于信号传输,具有高度可靠性及稳定性。

    2. 技术参数


    - 连接器系统: 板对板连接
    - 安装方向: 垂直安装
    - 位置数量: 80个位置
    - 行数: 2行
    - 连接器配置: 平行配置
    - 额定工作电压: 30 VAC
    - 接触材料: 磷青铜基材,锡镀层
    - 接触电流承载能力: 最大3A
    - 接触镀层厚度: 2.54–5.08 µm(100–200 µin)
    - 温度范围: -65°C至125°C(-85°F至221°F)
    - 插针尺寸: 0.64 mm(0.025 in)
    - 焊接工艺: 回流焊,最高温度可达260°C
    - 包装方式: 管装,每管5个

    3. 产品特点和优势


    - 高可靠性: 具有高抗干扰能力,确保信号传输的稳定性和可靠性。
    - 易用性: 易于安装和拆卸,适合快速更换和维护。
    - 广泛兼容: 可以与其他标准连接器系统兼容,简化设计和生产过程。
    - 高强度材料: 采用液态结晶聚合物(LCP)作为外壳材料,保证长期使用的机械强度。
    - 低卤素含量: 符合RoHS指令,且不含溴化物和氯化物,对环境友好。

    4. 应用案例和使用建议


    该连接器广泛用于各种设备中,例如工业控制系统的电路板连接、汽车电子系统的传感器和控制器连接等。在实际应用中,建议根据具体的设计需求选择合适的中心线间距和安装方向。此外,可以考虑使用配套的电缆固定套件,以增强连接器的机械稳定性。

    5. 兼容性和支持


    - 兼容性: 该连接器与AMPMODU连接器系统兼容,适用于各种电路板间的信号传输。
    - 技术支持: 提供电话和技术文档支持,包括用户手册和CAD文件下载,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题: 连接不稳定。
    - 解决方案: 检查接触面积是否有污染或磨损,必要时更换新的连接器。
    - 问题: 温度过高导致故障。
    - 解决方案: 检查工作环境温度是否超过产品额定范围,确保散热良好。
    - 问题: 插拔困难。
    - 解决方案: 确保正确的插入方向,使用合适的工具辅助插入。

    7. 总结和推荐



    总结

    :
    - 优点: 高可靠性和稳定性,易于安装和维护,符合环保标准。
    - 适用场景: 工业自动化、汽车电子、通信设备等领域。

    推荐:
    - 推荐在需要高可靠性信号传输的应用中使用该产品。其优秀的性能和环境适应能力使其成为许多电子设备的理想选择。对于设计工程师来说,该产品是一个值得信赖的选择,可以大大简化电路设计和提高产品整体性能。

6-146134-5参数

参数
额定电流 3A
类型 Breakaway,Header,Push-Pull
排数 2
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 2.54μm
针脚数 80pin
防护等级 -
间距-配接 2.54mm
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

6-146134-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-146134-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 6-146134-5 6-146134-5数据手册

6-146134-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 6.4766 ¥ 55.0511
45+ $ 6.18 ¥ 52.53
85+ $ 6.018 ¥ 51.153
库存: 100
起订量: 20 增量: 5
交货地:
最小起订量为:20
合计: ¥ 1101.02
