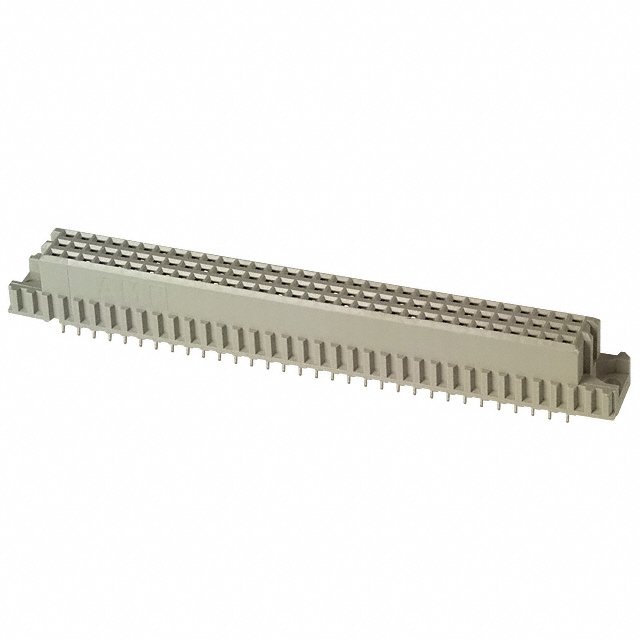

5535090-5

产品分类: 背板连接器 - DIN 41612
厂牌: TE CONNECTIVITY
产品描述: Conn DIN 41612 RCP 96 POS 2.54mm Solder ST Thru-Hole Box
供应商型号: N-5535090-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 背板连接器 - DIN 41612 5535090-5

5535090-5概述

    电子元器件产品技术手册:96位置垂直板对板接插件

    1. 产品简介


    本文介绍的是型号为5535090-5的96位置垂直板对板接插件。该产品属于Eurocard连接器系列,适用于电路板之间的互连,广泛应用于工业控制、通信设备、医疗仪器及各种电子产品中。

    2. 技术参数


    | 参数 | 描述 |

    | 中心线间距(Pitch) | 2.54毫米(0.1英寸) |
    | 位置数量 | 96个 |
    | 端子长度 | 3.3毫米(0.13英寸) |
    | 连接器类型 | 板对板连接器,插座 |
    | 电气特征 | 最大接触电流:1.5安培 |
    | 接触材料 | 铜合金镀锡 |
    | 安装方式 | 垂直安装 |
    | 工作温度范围 | -55°C至105°C(-67°F至221°F) |
    | 灭火等级 | UL 94V-0 |
    | 环境适应性 | 波峰焊接至265°C |

    3. 产品特点和优势


    - 高密度设计:采用96位置的高密度设计,可实现更紧凑的布局,提高空间利用率。
    - 稳定性强:最大电流承载能力达1.5安培,确保了可靠稳定的电力传输。
    - 高防护性:UL 94V-0防火等级使其能在严苛的环境中使用。
    - 适用广泛:适用于多种工业标准,确保了广泛的通用性和兼容性。
    - 耐温性强:可在极端温度条件下稳定运行,提高了产品的可靠性。

    4. 应用案例和使用建议


    - 工业自动化:在工厂自动化控制系统中,通过该接插件可以实现高效的数据和电源传输。
    - 通信设备:电信基站和其他通信设备中的信号和电源接口也可使用此类接插件。
    - 医疗仪器:医疗器械内部模块间的数据交换需要高度可靠的连接,此类接插件可以提供可靠保障。

    使用建议:
    - 在波峰焊接时,请确保焊接温度不超过265°C。
    - 请根据实际应用场景选择合适的中心线间距和接触材料,以获得最佳性能。
    - 使用过程中应注意避免过热和高压,以防损坏。

    5. 兼容性和支持


    - 兼容性:该产品可以与其他电子元器件(如型号为TE Part #5650908-5和TE Part #650473-5096的接插件)配合使用,适用于各种电路板。
    - 支持服务:如需技术支持,可拨打 +1 800 522 6752 获得帮助。

    6. 常见问题与解决方案


    - Q: 产品安装时出现不稳定的情况怎么办?
    - A: 检查连接器是否完全插入,并确保插针与插座接触良好。如有必要,请调整插头的方向。
    - Q: 使用中发现温度异常升高如何处理?
    - A: 检查工作环境温度,确认是否超过产品的工作温度范围。同时检查是否有过载情况。
    - Q: 如何判断是否符合环保要求?
    - A: 产品符合欧盟RoHS和ELV指令,且不含任何受限物质。详细信息请参考产品页面上的合规文档。

    7. 总结和推荐


    该96位置垂直板对板接插件以其高密度设计、高可靠性和广泛应用范围,在多个领域内均展现出强大的性能优势。无论是工业控制还是通信设备,这款接插件都是理想的选择。综上所述,我强烈推荐此款产品。

5535090-5参数

参数
长*宽*高 94mm(长度)*10.59mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装
