AVH19MSFEB242604

产品分类: 按钮开关
厂牌: TE CONNECTIVITY
产品描述: On-Mom SPDT 圆形-19.10(Dia) 1000000Cycles 125V 10000Cycles SPDT 面板安装
供应商型号: N-AVH19MSFEB242604
供应商: 云汉优选
标准整包数: 1

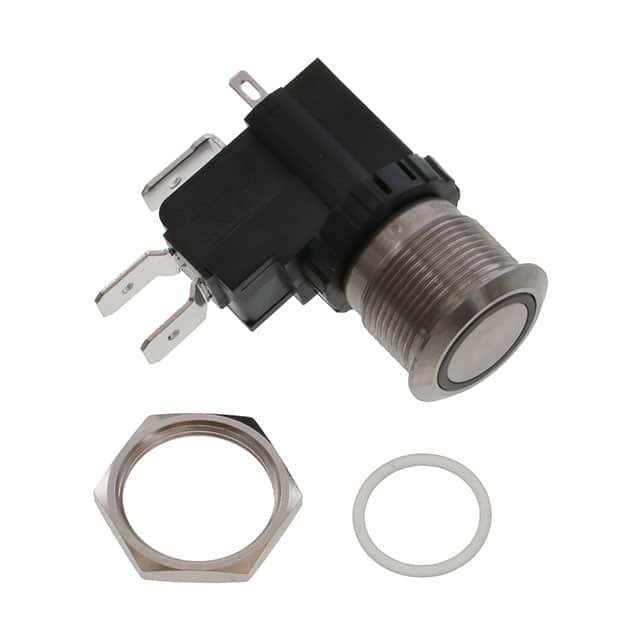

TE CONNECTIVITY 按钮开关 AVH19MSFEB242604

AVH19MSFEB242604概述

    AVH Series – Anti-Vandal High Current Pushbutton Switches

    产品简介


    AVH系列反破坏高电流按钮开关是专为高电流应用设计的产品。这些高品质的防破坏开关提供了多种尺寸(19mm、22mm 和 25mm)的安装套筒,适用于各种应用场合。AVH系列的特点包括高电流负载能力、多种操作模式、独立的LED控制选项以及不同颜色的选择,使其成为广泛应用的理想选择。

    技术参数


    | 参数 | 规格 |

    | 电流负载 | 16A, 26A |
    | 接触电阻 | ≤50mΩ |
    | 工作温度 | -25°C 至 85°C |
    | 操作寿命 | 非锁定:1,000,000次,锁定:500,000次 |
    | 电气寿命 | 16A:50,000次;26A:10,000次 |
    | 防护等级 | IP67, IK08 |
    | 操作力 | 3.5±1.5N |
    | 行程 | 3.2mm |

    产品特点和优势


    1. 高电流负载能力:AVH系列提供16A和26A两种型号,满足高电流应用需求。
    2. 防破坏设计:适用于各种恶劣环境,包括严苛的访问控制系统和工业机械。
    3. 多种LED控制选项:可选无LED、环形LED、功率符号LED等多种灯型和颜色,便于定制化需求。
    4. 长寿命和可靠性:机械寿命高达1,000,000次(非锁定)和500,000次(锁定),电气寿命也相当可观。
    5. UL认证:产品通过UL认证,确保了产品的质量和安全标准。

    应用案例和使用建议


    AVH系列广泛应用于各种行业,例如机械设备、汽车电子、严格访问控制系统、船舶设备、医疗设备、园艺设备和浴室配件。例如,在机械设备中,它可以作为紧急停止按钮使用;在医疗设备中,可以用于控制设备的开关。
    使用建议:
    1. 确保面板厚度不超过10mm。
    2. 在极端环境下使用时,需考虑防护措施以延长使用寿命。
    3. 根据具体应用需求选择合适的LED颜色和类型。

    兼容性和支持


    AVH系列具有广泛的兼容性,可以与不同类型的面板和设备配合使用。此外,制造商提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. Q:如何选择合适的型号?
    - A:根据应用需求选择合适的工作电流和LED选项。例如,高电流应用需要选择26A型号。

    2. Q:产品能否承受极端温度?
    - A:AVH系列能够在-25°C至85°C的温度范围内正常工作。在极冷或极热环境中使用时,需确保适当的保护措施。
    3. Q:如何安装?
    - A:按照制造商提供的安装指南进行操作。确保面板厚度不超过10mm,并正确连接电气线路。

    总结和推荐


    AVH系列反破坏高电流按钮开关以其高电流负载能力、防破坏设计和多样的定制选项,非常适合于多种工业和商业应用。鉴于其出色的表现和广泛的应用范围,强烈推荐使用AVH系列按钮开关。通过遵循制造商的指导和建议,用户可以获得长期稳定的性能。

AVH19MSFEB242604参数

参数
开关配置 SPDT
开关功能 On-Mom
机械寿命 1000000Cycles
最大交流触点电压 125V
电气寿命 10000Cycles
指示颜色 -
电流额定值 -
最大直流触点电压 -
执行器类型 -
面板开孔尺寸 圆形-19.10(Dia)
通用封装 SPDT
安装方式 面板安装
零件状态 在售
包装方式 盒装,散装

AVH19MSFEB242604厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

AVH19MSFEB242604数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 按钮开关 TE CONNECTIVITY AVH19MSFEB242604 AVH19MSFEB242604数据手册

AVH19MSFEB242604封装设计

查看详情并下载
Symbol
Footprint
3D Model
