首页  >  产品百科  >  4-1825136-9

4-1825136-9

产品分类: 拨动开关
厂牌: TE CONNECTIVITY
产品描述: 28V(DC) On-On 28V 120V 10.41mm SPDT 焊接安装,面板安装 6.86mm(宽度)*6.86mm(高度)
供应商型号: U-4-1825136-9
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 拨动开关 4-1825136-9

4-1825136-9概述

    # TE Connectivity Gemini Series Switches: Comprehensive Guide

    产品简介


    基本介绍

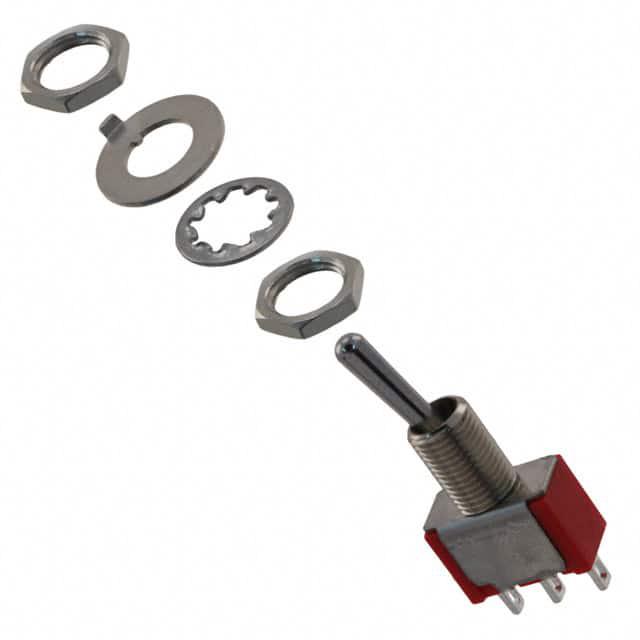

    TE Connectivity 的 Gemini 系列开关(Gemini A 和 Gemini AE)提供单极和双极配置,具有多种电路结构,包括瞬时功能、锁定扳手以避免不必要的切换以及不同长度的平板和蝙蝠状扳手。Gemini AE 系列符合 IP67 防护等级要求。终端采用环氧树脂密封,防止焊剂、溶剂和其他污染物进入。Gemini A 和 Gemini AE 开关提供了多种端子选项,如焊接栓、PC、线绕、垂直安装、支架式和角度安装 PC 端子。
    主要功能与应用领域
    - 主要功能:切换电路、用于多种设备的人机界面。
    - 应用领域:工业设备、音频视频设备、户外音乐会及照明设备、医疗设备、仪器仪表和通信设备。

    技术参数


    触点配置
    - 单极、双极:1, 2, 3, 4 极
    - 触点定时:断开后再闭合
    触点额定值
    - 金触点:0.4VA @ 20V AC 或 DC
    - 金过银触点:5A @ 125VAC 或 28VDC(电阻性)
    - 银触点:5A @ 125VAC 或 28VDC(电阻性)
    电气寿命
    - 6000 次循环
    初始接触电阻
    - 最大 10mΩ @ 2-4VDC 100mA
    绝缘电阻
    - 1,000 MΩ
    耐电压强度
    - 1,000 Vrms @ 海平面
    操作角度
    - D 和 E 功能:22°
    - F 和 G 功能:18°
    环境规格
    - 操作温度范围:-30 至 +85°C
    - 存储温度范围:-30 至 +85°C
    - 波峰焊耐热性:265°C

    产品特点和优势


    - 多组合选择:提供多种单极和双极扳手开关组合,适用于各种应用。
    - 防护等级:Gemini AE 系列符合 IP67 防护等级要求。
    - 材料耐久性:不锈钢框架、黄铜镀锡支撑,确保长期稳定性。
    - 易于安装:多种端子选择,如焊接栓、PC、线绕等,便于安装。
    - RoHS 合规:符合环保标准,无有害物质。

    应用案例和使用建议


    应用案例
    - 工业设备:自动化生产线中的控制开关。
    - 医疗设备:手术室中的紧急停止开关。
    - 通信设备:网络设备中的电源开关。
    使用建议
    - 环境因素:在恶劣环境中使用时,优先选择 IP67 等级的产品。
    - 安装方式:根据实际需求选择合适的安装端子类型,例如焊接栓或线绕端子。
    - 操作频率:考虑产品的电气寿命,在高频率操作下选择适当型号。

    兼容性和支持


    - 兼容性:与其他电气设备良好兼容。
    - 支持:提供全球技术支持,包括美国、加拿大、墨西哥、拉丁美洲、德国、英国、法国、荷兰、中国等多个地区的技术支持中心。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 检查触点是否有污垢或氧化,必要时进行清洁或更换。 |
    | 密封不良导致水分进入 | 更换符合 IP67 等级的开关,确保良好密封。 |
    | 安装后无法正常工作 | 检查安装是否正确,确认所有连接稳固。 |

    总结和推荐


    产品评价
    - 优点:多组合选择、防护等级高、材料耐久性强、易于安装、RoHS 合规。
    - 应用场景广泛:适用于工业设备、医疗设备、音频视频设备等多种场景。

    推荐意见
    TE Connectivity Gemini 系列开关是市场上非常可靠的选择,尤其适用于需要高稳定性和环保特性的应用。无论是从功能性还是耐用性方面来看,它都表现出色,因此强烈推荐使用。

4-1825136-9参数

参数
电压额定值 28V(DC)
执行器长度 10.41mm
机械寿命 -
开关功能 On-On
指示颜色 -
最大交流触点电压 120V
最大直流触点电压 28V
电流额定值 -
长*宽*高 6.86mm(宽度)*6.86mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

4-1825136-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1825136-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨动开关 TE CONNECTIVITY 4-1825136-9 4-1825136-9数据手册

4-1825136-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.2366 ¥ 19.0111
200+ $ 1.8746 ¥ 15.9341
300+ $ 1.7544 ¥ 14.9124
600+ $ 1.6728 ¥ 14.2188
2000+ $ 1.6014 ¥ 13.6119
2500+ $ 1.4892 ¥ 12.6582
5000+ $ 1.3056 ¥ 11.0976
10000+ $ 1.1934 ¥ 10.1439
库存: 1695
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1901.11
直接购买
加入购物车
