2238041-1

厂牌: TE CONNECTIVITY

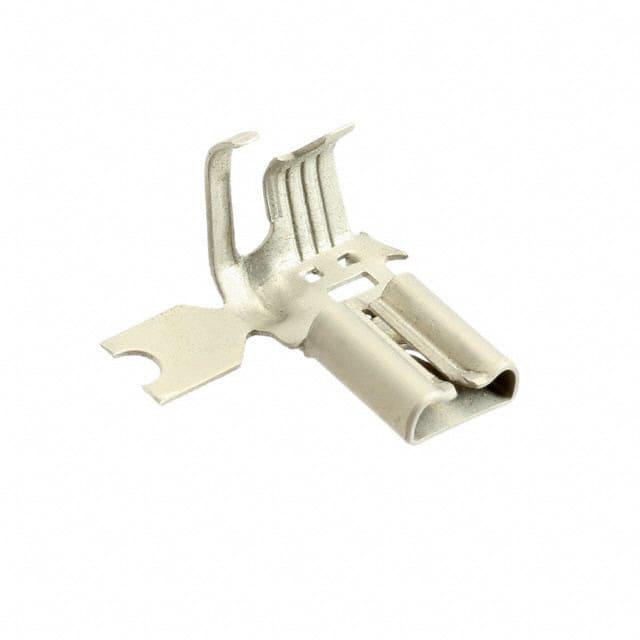

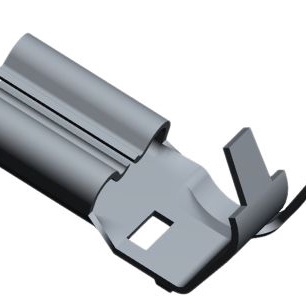

产品描述: TE Connectivity 旗形端子 裸扁形端子, FASTON .187系列, 母座, 4.75 x 0.81mm接片, 最大线规1.3mm²
供应商型号: 2238041-1
供应商: Master
标准整包数: 6000
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 2238041-1

2238041-1概述

    低插入力FASTON端子产品技术手册

    产品简介


    TE Connectivity(TE)FASTON端子及连接器是家电和汽车行业中的领军产品。多年来,TE不断革新FASTON系列产品以满足行业变化的需求。随着人体工学要求的提高,TE特别推出了一系列低插入力(LIF)FASTON端子,旨在改善操作舒适度。这些新推出的端子延续了TE超过50年来的卓越工程支持和高品质标准。

    技术参数


    - 材料: 镍镀钢端子,黄铜及镀锡黄铜端子
    - 设计: “狗骨”设计允许端子上的卡口在卷边处滑动
    - 温度范围: 端子最高可承受250°C;预绝缘Ultra-Pod最高可承受150°C
    - 应用: 可用于高温FASTON插座
    - 认证: UL认证
    - 最大插入力: 最大插入力为8磅(镍镀钢端子),低至6磅(黄铜和镀锡黄铜端子)
    | 类型 | 尺寸 | 适配界面 | 插针接口类型 | 线规 | 绝缘直径 | 厚度 |
    ||
    | 直式终端 | 0.250 x 0.032 [6.35 x 0.81] | 直式 | 18 - 14 | 0.120 - 0.170 [3.05 - 4.32] | 0.016 [0.41] | 否 |
    | 标记终端 | 0.187 x 0.032 [4.75 x 0.81] | 直式 | 20 - 16 | 0.090 - 0.130 [2.29 - 3.30] | 0.012 [0.31] | 否 |
    | 超级POD终端 | 0.250 x 0.032 [6.35 x 0.81] | 标记 | 18 - 12 | 0.110 - 0.210 [2.79 - 5.33] | 0.016 [0.41] | 否 |

    产品特点和优势


    1. 低插入力: 采用独特的“狗骨”设计,有效降低插入力,提高操作舒适度。
    2. 耐高温: 端子和外壳分别能够承受高达250°C和150°C的温度,适合在极端环境中使用。
    3. 高可靠性: 拥有UL认证,确保了产品的安全性和可靠性。
    4. 多样化选择: 提供多种材质和尺寸选项,适应不同的应用需求。

    应用案例和使用建议


    1. 家电行业: 适用于洗衣机、冰箱等需要低插入力且耐高温的应用场合。
    2. 汽车制造业: 适用于发动机舱内的布线系统,确保连接稳定可靠。
    3. 自动化设备: 适合用于机器人或其他自动控制系统中,减少维护成本和时间。
    使用建议:
    - 在安装过程中确保电线正确压接,避免接触不良。
    - 定期检查端子连接情况,防止因长期使用导致的磨损和松动。

    兼容性和支持


    TE提供全方位的技术支持,包括热线电话和在线咨询服务。无论是在美国、加拿大、墨西哥还是其他地区,用户都可以获得及时有效的帮助。

    常见问题与解决方案


    1. 端子过热:
    - 原因: 连接不良或电流过大。
    - 解决方法: 检查连接部位并确保良好接触;减小电流负载。
    2. 插入力过大:
    - 原因: 插针未正确安装。
    - 解决方法: 确认插针安装到位,必要时重新安装。

    总结和推荐


    TE的低插入力FASTON端子凭借其出色的耐温性和易于安装的特点,在多个行业中展现了强大的竞争力。特别是对于那些对操作舒适度和可靠性有较高要求的应用场景,TE的低插入力FASTON端子无疑是一个值得信赖的选择。总体而言,强烈推荐这款产品给追求高性能连接解决方案的用户。
    以上是对TE Connectivity低插入力FASTON端子产品的详细介绍,希望能够帮助您更好地了解其特性和应用场景。

2238041-1参数

参数
长*宽*高 13.46mm(长度)*5.59mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

2238041-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2238041-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 2238041-1 2238041-1数据手册

2238041-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
