2106431-2

厂牌: TE CONNECTIVITY
产品描述: 泰科电子 IDC连接器, SSL系列, 母座, 2路, 4.0mm节距, 表面
供应商型号: UNP-2106431-2
供应商: 海外现货
标准整包数: 1

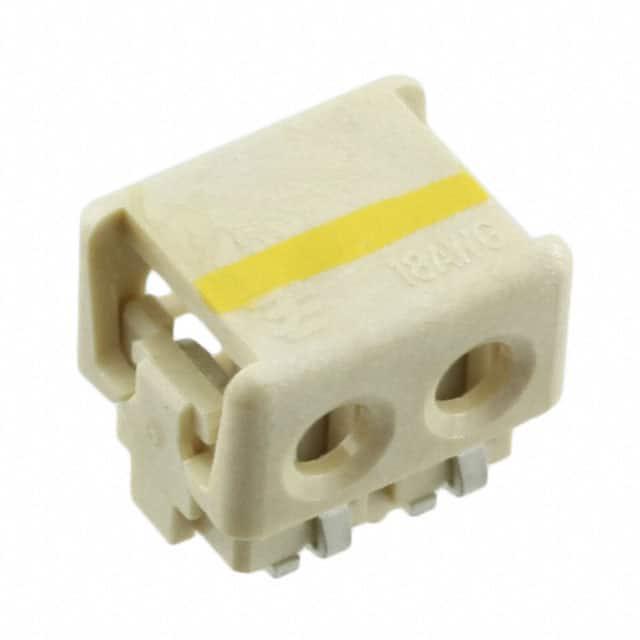

TE CONNECTIVITY 矩形连接器 - 板载/直接线对板 2106431-2

2106431-2概述

    电子元器件产品技术手册

    产品简介


    本产品是TE Connectivity公司生产的IDC SSL连接器,主要应用于表面贴装技术和通孔安装技术(SMT, Pass Thru)。该连接器采用绝缘穿刺接触技术(IDC),能够有效地进行18到24 AWG线径的导线连接,适用于各种高密度布线需求的应用场合。

    技术参数


    - 型号编号:2106431
    - 线径范围:18 AWG至24 AWG
    - 接触材料:铜合金,镀镍后再镀锡
    - 绝缘材料:LCP(液晶聚合物),颜色为自然色
    - 最大绝缘厚度:
    - 18 AWG:2.20 mm
    - 20 AWG:1.90 mm
    - 22 AWG:1.70 mm
    - 24 AWG:1.45 mm
    - 包装规格:按EIA-481标准进行带状和卷盘包装,除了单位置连接器
    - 连接方式:通过表面贴装技术(SMT)和通孔技术(Pass Thru)

    产品特点和优势


    - 高度集成:该连接器的设计使其能够在有限的空间内实现高效的电气连接,特别适合于高密度电路板设计。
    - 快速安装:绝缘穿刺技术使得线缆可以直接插入连接器而无需剥线,极大地简化了安装过程并提高了工作效率。
    - 可靠连接:铜合金和双层镀层保证了连接器的长期稳定性和良好的电气性能。

    应用案例和使用建议


    - 适用领域:广泛用于计算机、网络设备、通信设备、工业控制系统等领域。
    - 使用建议:根据具体应用需求选择合适的线径,确保连接器与电线之间匹配良好,避免因电线过细而导致连接不可靠。

    兼容性和支持


    - 兼容性:本产品与大多数通用的SMT工艺设备和通孔安装设备兼容。
    - 支持服务:TE Connectivity提供全面的技术支持和售后服务,包括安装指导、技术咨询和定期的设备检查。

    常见问题与解决方案


    1. 问题:连接器无法正常连接电线
    - 解决方案:确认所使用的电线线径是否符合规格要求,确保正确的电线型号。

    2. 问题:安装过程中发现连接不稳定
    - 解决方案:检查安装是否按照正确的步骤进行,必要时可联系技术支持寻求帮助。

    总结和推荐


    综合考虑该产品的各项技术指标及其实际应用效果,我们可以看出这款IDC SSL连接器具有广泛的适用性和优异的性能。无论是对于高密度电路设计还是工业自动化系统,它都是一款值得信赖的选择。因此,我们强烈推荐这款产品在需要高效连接和可靠性的应用场景中使用。

2106431-2参数

参数
电缆间距 4mm
排数 1
触头镀层
电缆端接 IDC
针脚数 2pin
触头镀层厚度 5.08μm
类型 Individual Wires
颜色 自然色
长*宽*高 9.7mm*7.75mm*8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2106431-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2106431-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 板载/直接线对板 TE CONNECTIVITY 2106431-2 2106431-2数据手册

2106431-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
