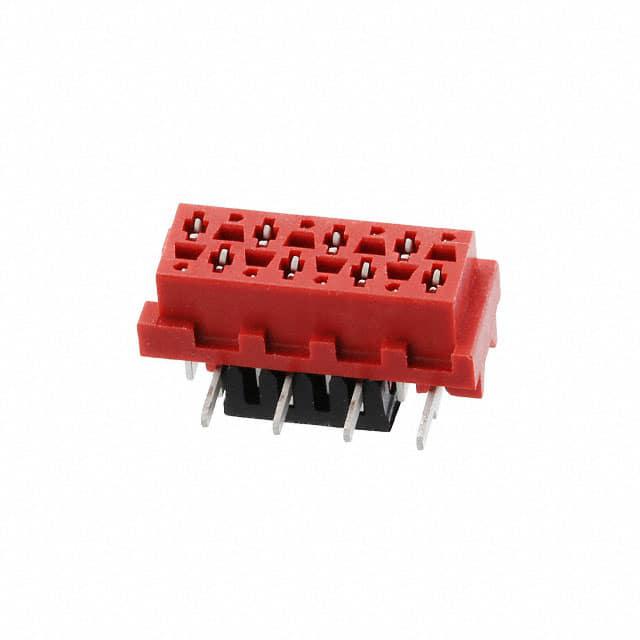

7-188431-8

厂牌: TE CONNECTIVITY
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 8pin 1.5A 3μm 锡 红色 板安装,贴片安装 12.2mm(长度)*9.5mm(高度)
供应商型号: N-7-188431-8
供应商: 云汉优选
标准整包数: 1200
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 7-188431-8

7-188431-8概述

    Micro-MaTch Connector系列技术手册

    1. 产品简介


    Micro-MaTch连接器系列是TE Connectivity(TE)推出的适用于电线对板和板对板互连的一系列产品。该系列连接器采用接触间距为1.27毫米的设计,旨在防止传统锡镀层连接器中的颤动腐蚀问题。通过在母端增加一个定位弹簧,该设计能够吸收由于振动和热膨胀导致的公端和母端之间的相对移动,从而形成气密连接,使得Micro-MaTch接触系统具有优异的抗颤动腐蚀性能。

    2. 技术参数


    - 额定线径:0.08 mm²至0.09 mm²
    - 连接类型:电线对板连接,板对板连接
    - 接口材质:锡镀层
    - 接触材料:磷青铜
    - 工作温度范围:-40°C至+105°C
    - 额定电压:100V AC/DC
    - 额定电流:最大1A
    - 接触电阻:小于10mΩ
    - 绝缘电阻:大于100MΩ
    - 机械寿命:至少500次插拔
    - 引脚配置:2-20个引脚

    3. 产品特点和优势


    - 锡镀层设计:确保了产品的可靠性与耐久性。
    - 抗颤动腐蚀:通过独特的接触弹簧系统和定位弹簧设计,能够有效预防接触点上的颤动腐蚀。
    - 多功能工具兼容:从手动工具到全自动生产设备,满足各种生产需求。
    - 广泛的适用性:适合各种生产与物料处理设备、控制系统、机器人与电机、中央加热单元、汽车音响、导航系统、仪表盘系统、基站、机顶盒和音频设备等多种应用场景。

    4. 应用案例和使用建议


    - 生产与物料处理设备:适合用于自动化生产线中的信号传输与控制,例如在机器人手臂上使用。
    - 控制系统:可用于各种工业自动化控制系统,如工厂自动化和物流系统中的连接器。
    - 导航系统与仪表盘系统:在汽车行业中,Micro-MaTch连接器可应用于导航系统和仪表盘系统中,以实现高效可靠的数据传输。
    使用建议:
    - 正确选型:根据实际应用场景选择合适的连接器类型和尺寸。
    - 避免过度弯折:确保安装过程中电缆不发生过度弯折,以避免损伤。
    - 合理布线:考虑振动和热膨胀对连接器的影响,在设计布线时需预留足够的空间以保证连接稳定。

    5. 兼容性和支持


    - 互配性:多种型号的连接器可以互配使用,包括215083, 338095+338096, 338095+338097, 215464, 338728等。
    - 技术支持:提供多样化的工具选项,包括手动工具、半自动工具和全自动化设备,同时具备专业技术人员提供全面的技术支持。

    6. 常见问题与解决方案


    - 金镀层问题:无法使用金镀层,因为压力过高会对金镀层造成损坏。
    - 方向随机问题:在某些型号中,引脚方向随机,但不会影响接触保持力。
    - 适配的电缆:适合使用TE Connectivity (TE) 167019系列扁平电缆,因为其绝缘形状与连接器内部结构匹配良好。
    - 离散线缆问题:仅支持通过COSI连接器进行离散线缆连接。
    - 锁紧装置的保留力问题:锁紧装置主要用于提供连接完成的听觉确认,不具有锁紧功能。

    7. 总结和推荐


    总体而言,Micro-MaTch连接器以其高可靠性、抗颤动腐蚀能力和广泛应用领域的灵活性成为众多工业自动化和电子产品设计的理想选择。它不仅能在恶劣环境下保持良好的性能,还能适应多种复杂的应用场景,非常适合需要长期稳定工作的关键连接点。对于寻求高性能连接解决方案的工程师和设计师来说,Micro-MaTch连接器是一个值得信赖的选择。

7-188431-8参数

参数
触头镀层 - 配接
间距-配接 2.54mm
触头镀层厚度 - 配接 3μm
颜色 红色
额定电流 1.5A
针脚数 8pin
排数 2
防护等级 -
类型 Bottom Entry,Push-Pull,Receptacle
长*宽*高 12.2mm(长度)*9.5mm(高度)
安装方式 板安装,贴片安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 散装,卷带包装

7-188431-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-188431-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 7-188431-8 7-188431-8数据手册

7-188431-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1200+ $ 2.0776 ¥ 17.6596
4800+ $ 1.8334 ¥ 15.5839
6000+ $ 1.5606 ¥ 13.2651
10800+ $ 1.4994 ¥ 12.7449
库存: 15600
起订量: 1200 增量: 1200
交货地:
最小起订量为:1200
合计: ¥ 21191.52
直接购买
加入购物车
