首页  >  产品百科  >  T4132512041-000

T4132512041-000

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY

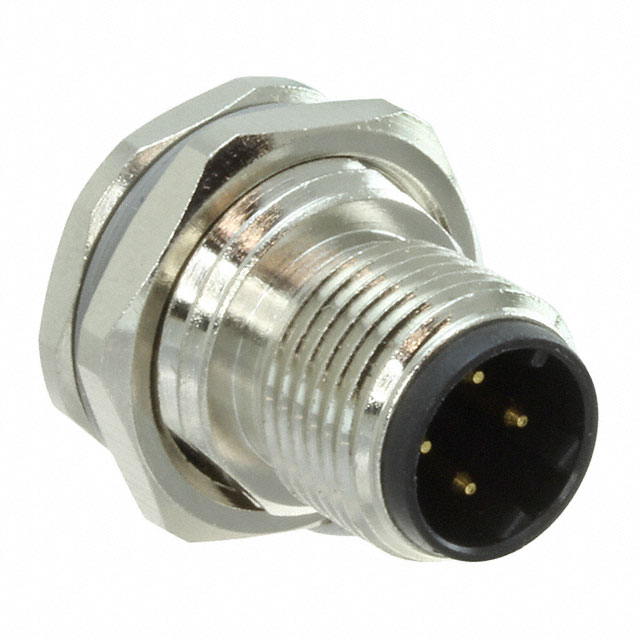

产品描述: TE Connectivity M12圆形连接器插座, M12系列, 4芯, 面板安装, 焊接, IP67
供应商型号: N-T4132512041-000
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 圆形连接器 T4132512041-000

T4132512041-000概述


    产品简介


    本产品为一种线对板连接器(Wire-to-Panel),具备4个位置接口,具有密封功能,适用于信号传输。该连接器采用标准圆型连接器(Standard Circular Connectors)结构,型号为M12。它设计用于面板安装(Panel Mount),并采用逆性别(Reverse Gender)接口,材料为镍制。产品广泛应用于工业自动化、汽车电子、医疗设备及通信系统等领域。

    技术参数


    - 连接器类型: M12线对板连接器
    - 位置数量: 4个
    - 安装方式: 面板安装(Panel Mount)
    - 密封性: 支持密封
    - 工作电压: 250 VAC
    - 工作温度范围: -40°C至85°C(-40°F至185°F)
    - 电流承载能力: 4A
    - 绝缘材料: 聚酰胺66 GF25
    - 外壳镀层材料: 镍
    - 连接器壳体材质: 黄铜合金
    - 防水等级: IP67
    - 插针接触类型: 插针型
    - 尺寸: 线径为0.82mm²至0.25mm²

    产品特点和优势


    - 高可靠性: 支持IP67防水等级,可在恶劣环境中稳定运行。
    - 密封性: 具备优秀的密封功能,确保内部电气连接不受外部环境影响。
    - 反向性别接口: 有效防止错误插拔,提高连接安全性。
    - 多功能适用: 适用于多种应用场景,如工业控制、通信设备、医疗仪器等。

    应用案例和使用建议


    - 工业自动化: 在复杂的工业环境中,这种连接器能够提供稳定的信号传输。
    - 汽车电子: 适用于车身控制系统,保证信号的可靠传输。
    - 医疗设备: 在需要高可靠性的医疗设备中,该连接器可以确保系统正常运行。
    使用建议:
    - 在安装过程中注意插头与插座的正确对接,避免物理损伤。
    - 定期检查密封圈,确保良好的密封效果。
    - 使用过程中需注意环境温度,防止超出工作温度范围。

    兼容性和支持


    - 兼容零件: 包括其他TE Connectivity系列的M12连接器。
    - 支持: 如需技术支持,可拨打服务电话+1 800 522 6752,获得官方帮助。
    - 包装: 单独包装,每包一件。

    常见问题与解决方案


    - Q: 插拔过程中连接器松动?
    - A: 检查密封圈是否完好,如有损坏需及时更换。
    - Q: 工作温度超出规定范围?
    - A: 确保使用时温度保持在-40°C至85°C范围内。
    - Q: 无法实现正确连接?
    - A: 检查接头是否有正确的极性标识,如“D”码位置。

    总结和推荐


    总体来看,这款TE Connectivity的M12线对板连接器具有高可靠性、优秀密封性及广泛的适用性,是工业控制、汽车电子及医疗设备领域的理想选择。我们强烈推荐该产品用于各种需要高可靠性的应用场景。如果您有任何疑问,欢迎联系官方技术支持团队以获得帮助。

T4132512041-000参数

参数
类型 Male Pins,Receptacle,Threaded
颜色 银色
端接 焊盘
额定电流 4A
外壳材料 Copper Alloy
针脚数 4pin
触头镀层 - 配接
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

T4132512041-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

T4132512041-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY T4132512041-000 T4132512041-000数据手册

T4132512041-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 5.565 ¥ 47.3025
60+ $ 4.6762 ¥ 39.7477
150+ $ 4.3758 ¥ 37.1943
200+ $ 3.978 ¥ 33.813
250+ $ 3.8964 ¥ 33.1194
1000+ $ 3.8046 ¥ 32.3391
5000+ $ 3.723 ¥ 31.6455
库存: 75
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 946.05
