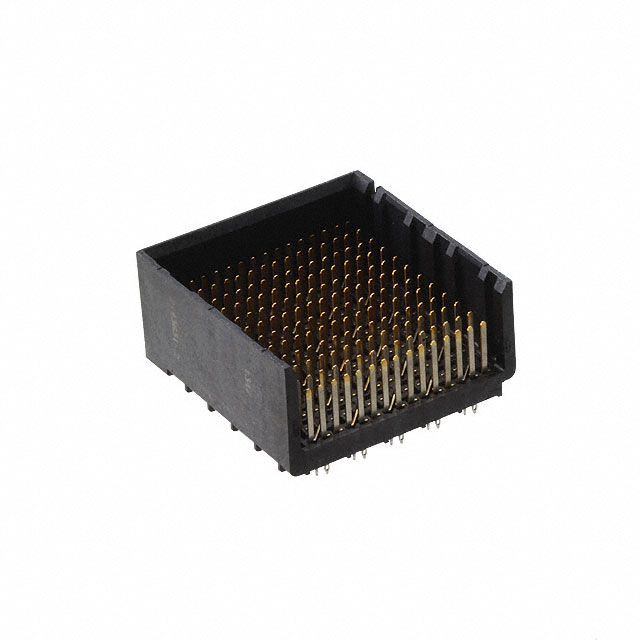

2143631-2

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: Conn Backplane PL 120Signal/60Ground POS 1.9mm Press Fit ST Thru-Hole Box/Tube
供应商型号: Q-2143631-2
供应商: 期货订购
标准整包数: 76
TE CONNECTIVITY 背板连接器 - 专用 2143631-2

2143631-2概述

    产品技术手册:信号模块连接器

    1. 产品简介


    本产品为一种多功能信号模块连接器,适用于各类电子设备中的信号传输与处理。产品类型为冲击式正交连接器,采用12列5对并联布局。其主要功能是实现高速信号的可靠传输,并广泛应用于通信设备、计算机网络系统、自动化控制装置等领域。

    2. 技术参数


    - 规格尺寸:
    - 连接器高度:约18.90mm至22.15mm
    - 宽度:约24.8mm
    - 尾部长度:约1.4mm(公差±0.20mm)

    - 钻孔规格:
    - 钻孔直径:约0.46mm(公差±0.08mm)
    - 连接器孔规格:
    - 板厚:最小厚度约3.00mm
    - 孔间距:180度对称布局,公差±0.013mm
    - 材料与工艺:
    - 模具材料:LCP(液晶聚合物),玻璃纤维填充,阻燃等级UL94V-0
    - 终端材料:高导电率铜合金
    - 表面处理:接触区镀金层≥30μ",选择性锡层覆盖于PCB尾部,整体镍涂层

    3. 产品特点和优势


    - 高性能连接:本产品采用了高强度且低电阻率的铜合金作为终端材料,确保信号传输的稳定性和可靠性。
    - 精确钻孔与布局:精确的钻孔规格与排列设计能够有效减少信号干扰,提升传输效率。
    - 环保与耐用:模具材料达到UL94V-0阻燃标准,具备出色的耐热性与阻燃性,保证产品安全可靠。
    - 适用性强:适用于多种高速数据传输场合,特别适合高频信号传输需求。

    4. 应用案例和使用建议


    - 应用案例:在某通信设备的多模光纤收发模块中,本产品被用于信号传输接口,显著提升了设备的通信速度和稳定性。
    - 使用建议:安装时应确保连接器与PCB板保持良好的垂直度和平整度,以防止因接触不良导致的信号质量下降。

    5. 兼容性和支持


    - 兼容性:本产品可与其他同类标准的信号模块兼容,具体接口规格请参照相关手册。
    - 支持与维护:制造商提供详尽的技术文档与在线技术支持服务,帮助用户解决各种使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题一:连接不稳定
    - 解决方案:检查安装位置是否平整,重新校准连接角度;确保终端插针完全插入到位。
    - 问题二:信号传输不畅
    - 解决方案:确认终端及PCB板无损伤,调整连接器位置直至信号传输正常;必要时可更换新的连接器进行测试。

    7. 总结和推荐


    总体来看,这款信号模块连接器具有优异的性能表现,适用于多种复杂应用场景。无论是从材料选用还是工艺制造层面均达到了高标准要求。对于需要高速数据传输的应用场景,我们强烈推荐使用此款连接器。

2143631-2参数

参数
长*宽*高 25.6mm(长度)*24.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

2143631-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2143631-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 2143631-2 2143631-2数据手册

2143631-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
