35773

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 圆形端子 裸端子, SOLISTRAND系列, M8螺栓, 最大线规6.6mm²
供应商型号: 18E8-35773
供应商: 国内现货
标准整包数: 10

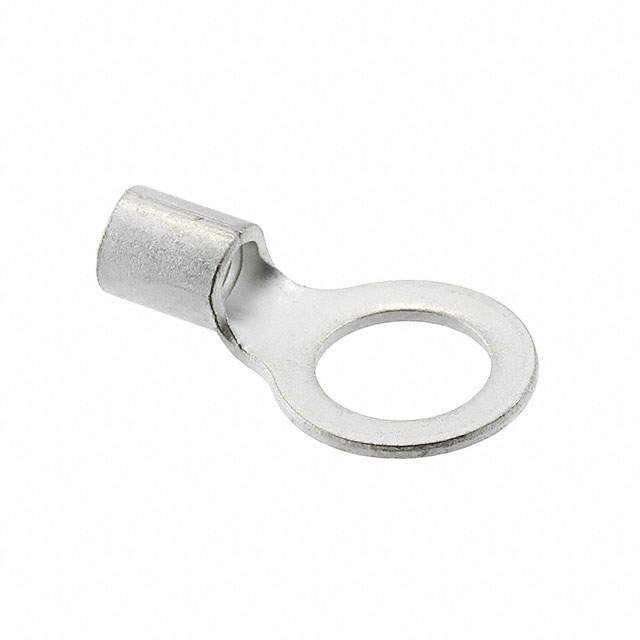

TE CONNECTIVITY 端子 - 环形端子 35773

35773概述


    产品简介


    闭口环舌端子是一种广泛应用于电力系统、工业自动化及汽车电子领域的连接元件。本文介绍的产品型号为35773,属于SOLISTRAND系列的闭口环舌端子。该端子专为12-10 AWG(American Wire Gauge)导线设计,适用于直径为5/16英寸(M8)的螺柱安装。其独特的闭口环舌结构,能够有效确保电气连接的稳定性和可靠性。

    技术参数


    以下是产品的主要技术参数和性能规格:
    - 导线规格:12-10 AWG(约5180 - 13100 CMA)
    - 螺柱尺寸:5/16英寸(M8)
    - 螺柱直径:8.3毫米(0.327英寸)
    - 舌厚度:1.02毫米(0.04英寸)
    - 端子长度:21.97毫米(0.86英寸)
    - 内部直径:3.28毫米(0.129英寸)
    - 接触材料:锡镀层
    - 工作温度范围:170°C(338°F)
    - 认证标准:
    - 欧盟RoHS指令2011/65/EU合规
    - 欧盟ELV指令2000/53/EC合规
    - 中国RoHS 2合规

    产品特点和优势


    35773闭口环舌端子具备以下显著特点和优势:
    - 高稳定性:闭口环舌设计确保了电气连接的稳固性,特别适合高频振动的应用环境。
    - 优异的耐温性能:能够在高达170°C的环境下保持正常工作,适用于严苛的工作条件。
    - 易于安装:简单的直插式设计使得安装和拆卸都非常便捷。
    - 合规性:严格遵守国际环保法规,符合RoHS、ELV等要求,具有广泛的适用性。

    应用案例和使用建议


    应用案例
    35773闭口环舌端子广泛应用于电力系统、工业自动化设备以及汽车电子等领域。例如,在工业自动化设备中,它可以用于电机控制器与传感器之间的连接;在汽车电子中,它可以用于引擎控制系统与各种传感器的连接。
    使用建议
    - 安装环境:尽量避免在高温、潮湿或者震动强烈的环境中安装。
    - 维护保养:定期检查端子的接触情况,确保良好的电气连接。
    - 注意事项:安装时需确保导线绝缘层被正确剥离,并且插入深度适当,以避免短路风险。

    兼容性和支持


    该闭口环舌端子与直径为5/16英寸(M8)的螺柱兼容,且适用于铜导线,导线镀层材料为锡。制造商提供了丰富的支持和服务,包括产品页面上的详细文档和技术支持电话(+1 800 522 6752)。此外,用户还可以通过TE官方网站下载相关的CAD文件和产品图纸,以便更好地了解产品的详细结构和尺寸。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方案:
    - 问题1:安装过程中导线松动
    - 解决方案:确保导线正确剥离并插入到指定位置,必要时可以使用专用工具进行压接。
    - 问题2:工作温度超出规定范围
    - 解决方案:请将设备安装在符合规定温度范围内的环境中,或者考虑更换耐温更高的端子。
    - 问题3:安装后出现电气故障
    - 解决方案:检查导线是否正确安装,确认无短路或断路现象;如有需要,请联系技术支持获取帮助。

    总结和推荐


    综上所述,35773闭口环舌端子是一款在高可靠性、耐温性和安装便利性方面表现卓越的产品。它不仅适用于多种工业应用,还具备严格的环保合规性。无论是对现有系统的升级还是新项目的开发,这款端子都是一个值得信赖的选择。我们强烈推荐该产品,特别是在那些对电气连接稳定性要求较高的应用场合。

35773参数

参数
长*宽*高 21.97mm*12.7mm*1.02mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

35773厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

35773数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 35773 35773数据手册

35773封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.9572
100+ ¥ 2.735
500+ ¥ 1.826
库存: 28
起订量: 10 增量: 500
交货地:
最小起订量为:10
合计: ¥ 29.57
直接购买
加入购物车
