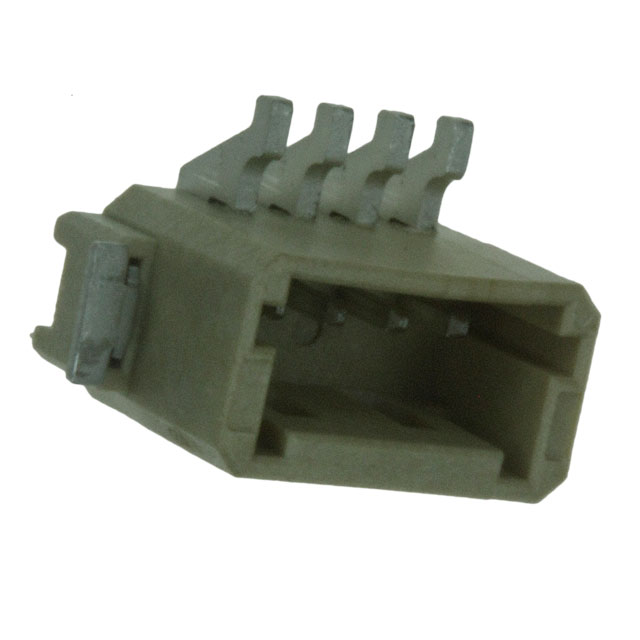

2106091-3

厂牌: TE CONNECTIVITY
产品描述: Detent Lock,Header 1.5mm 1 4pin 3A 锡 板安装,贴片安装 12.1158mm*7.239mm*6.9088mm
供应商型号: U-2106091-3
供应商: 云汉优选
标准整包数: 450

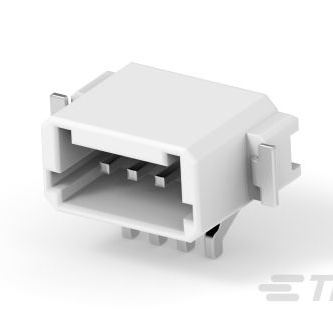

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2106091-3

2106091-3概述

    电子元器件技术手册

    产品简介


    本文将介绍一款来自TE Connectivity的产品——2106091系列SMT连接器。这款连接器专为微型电路板设计,适用于高密度插接场合。其主要功能是通过表面贴装技术(SMT)将电路板上的接口与外部设备进行物理和电气连接。2106091系列连接器广泛应用于通信、消费电子、工业控制等领域,特别适合那些需要高度集成和小型化的电子产品。

    技术参数


    以下是2106091系列连接器的技术规格和性能参数:
    | 参数 | 规格 |

    | 材料 | LCP |
    | 色彩 | 自然色 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | Sn过Ni |
    | 固定装置材料 | 黄铜 |
    | 固定装置镀层 | Sn过Ni |
    | 公差 | ±0.25 |
    | 引脚间距 | 1.50 mm |
    | 环境温度范围 | -40°C至+85°C |
    | 最大电压 | 50 VDC |
    | 最大电流 | 3 A |
    | 绝缘电阻 | ≥1000 MΩ |

    产品特点和优势


    2106091系列SMT连接器具有以下特点和优势:
    1. 小巧轻便:该连接器采用LCP材质,体积小,重量轻,非常适合紧凑型电路板设计。
    2. 高可靠性:铜合金接触材料与Sn/Ni双重镀层确保了长期可靠的电气连接。
    3. 高密度插接:引脚间距仅为1.50mm,能够实现高密度插接,适用于需要高集成度的应用。
    4. 环境适应性强:宽泛的工作温度范围和出色的绝缘性能使其适用于各种严苛环境。

    应用案例和使用建议


    2106091系列连接器已成功应用于各类消费电子设备和通信设备中。例如,在智能手机、平板电脑、路由器和交换机等产品中,它能有效提升这些设备的接口性能和使用寿命。
    使用建议:
    - 在焊接前请确保焊盘的清洁,避免助焊剂残留导致接触不良。
    - 使用推荐的PCB布局和焊盘尺寸以获得最佳焊接效果。
    - 注意检查引脚的对齐情况,确保所有引脚都能准确插入对应的孔位。

    兼容性和支持


    2106091系列连接器经过严格的测试,确保与其他标准电子元器件的良好兼容性。TE Connectivity提供了详尽的技术支持文档,包括安装指南、维护手册等,确保用户可以轻松地完成安装和调试。

    常见问题与解决方案


    - 问题1:焊接后引脚出现弯曲。
    - 解决方法:焊接前检查PCB焊盘是否平整,必要时可重新制作焊盘。
    - 问题2:接触不良。
    - 解决方法:检查引脚是否有氧化或污物,确保焊接质量。
    - 问题3:产品型号选择错误。
    - 解决方法:根据实际需求选择合适的引脚数量和尺寸。

    总结和推荐


    总体而言,2106091系列SMT连接器以其小巧轻便、高可靠性、高密度插接等特点,在多种电子设备中表现出色。特别是其卓越的环境适应性,使得该系列产品在不同应用场景下均能保持稳定的工作状态。对于追求高性能和可靠性的用户,我们强烈推荐使用2106091系列SMT连接器。

2106091-3参数

参数
触头镀层 - 配接
排数 1
触头镀层厚度 - 配接 -
针脚数 4pin
颜色 -
间距-配接 1.5mm
类型 Detent Lock,Header
额定电流 3A
防护等级 -
长*宽*高 12.1158mm*7.239mm*6.9088mm
安装方式 板安装,贴片安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装
