61436-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 16-22AWG Brass 19.61mm T/R Automotive
供应商型号: TS-61436-1
供应商: 海外现货
标准整包数: 7000

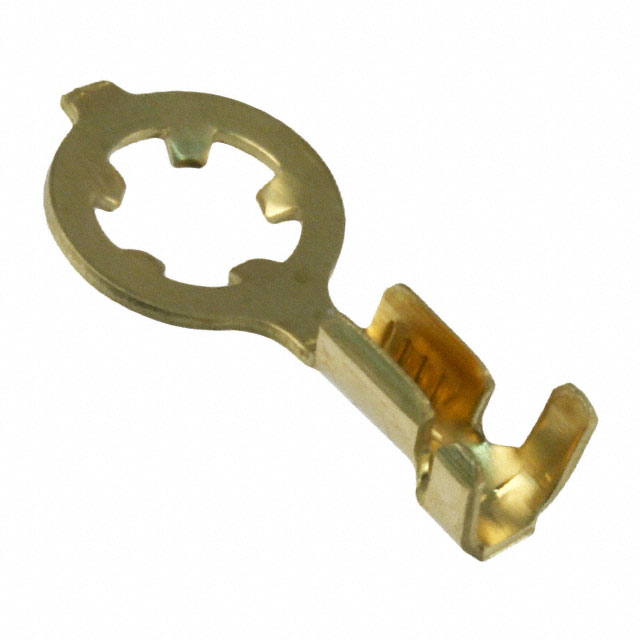

TE CONNECTIVITY 端子 - 环形端子 61436-1

61436-1概述

    # 电子元器件产品技术手册:61436-1型闭合环舌终端

    产品简介


    产品类型
    61436-1 型闭合环舌终端是一款适用于22至16 AWG导线的电子元器件。该终端具有封闭式环舌结构,能够提供稳定可靠的电气连接。
    主要功能
    - 用于电气连接
    - 防止旋转和接地保护
    - 支持裸露导线
    应用领域
    - 工业自动化
    - 电力系统
    - 通信设备
    - 车辆电气系统

    技术参数


    | 参数 | 描述 |

    | 导线尺寸 | 22 - 16 AWG |
    | 固定螺钉尺寸 | #8, M4 |
    | 环舌直径 | 4.5 mm (.177 in) |
    | 舌厚 | 1.02 mm (.04 in) |
    | 终端长度 | 19.56 mm (.77 in) |
    | 内径 | 1.27 mm, 3.17 mm (.05 in, .125 in) |
    | 可兼容绝缘直径范围 | 2.54 - 3.56 mm (.1 - .14 in) |
    | 绝缘材料支持 | 硬质绝缘 |
    | 操作温度范围 | -40°C to 110°C (-40°F to 230°F) |
    | 包装数量 | 7000个 |
    | 包装方式 | 卷带式包装 |

    产品特点和优势


    特点
    - 防旋转设计:内置反旋转结构,避免终端在紧固过程中发生旋转。
    - 高可靠性:使用铜作为接触基材,确保长期稳定性。
    - 开放桶形设计:易于安装,提高工作效率。
    优势
    - 宽适用性:适用于多种类型的电线和设备。
    - 坚固耐用:适合在恶劣环境中长期使用。
    - 合规认证:符合RoHS、REACH等多项国际标准,确保环保要求。

    应用案例和使用建议


    应用案例
    - 在工业控制系统中,用于电机控制单元的连接。
    - 在车辆电气系统中,连接电池和逆变器等关键部件。
    使用建议
    - 安装前确认电线与终端内径匹配。
    - 确保绝缘层正确切割,避免短路风险。
    - 定期检查连接情况,确保电气连接的安全性和可靠性。

    兼容性和支持


    兼容性
    - 与多种标准螺钉(如#8, M4)兼容。
    - 适用于22至16 AWG的导线。
    支持和维护
    - 如需技术支持,可拨打 +1 800 522 6752。
    - 访问 TE.com 获取最新的合规文档和产品说明。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:终端安装时旋转松动。
    - 解决方案:确认安装过程中反旋转结构是否正确安装。
    2. 问题:终端在高温环境下失效。
    - 解决方案:检查产品的工作温度范围,确保操作温度不超过限制。
    3. 问题:安装后无法进行电气连接。
    - 解决方案:确认导线和终端的尺寸匹配,并且绝缘层被正确处理。

    总结和推荐


    综合评估
    61436-1型闭合环舌终端凭借其高可靠性、广泛的应用范围和符合多项环保标准的优势,在各类电子设备和系统中表现出色。其独特的防旋转设计和开放桶形结构使其成为市场上的一款优质产品。
    推荐使用
    强烈推荐在工业自动化、电力系统和通信设备等领域使用61436-1型闭合环舌终端。该产品不仅满足了高标准的质量要求,还提供了出色的技术支持和售后服务,确保客户在使用过程中的便利和安全。

61436-1参数

参数
长*宽*高 19.61mm*9.4mm*640μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

61436-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

61436-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 61436-1 61436-1数据手册

61436-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7000+ $ 0.0525 ¥ 0.4459
库存: 49000
起订量: 7000 增量: 7000
