HCL165J22RCX

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 22Ω ±5% 100W -80ppm/℃~200ppm/℃ 通孔安装 165mm*150mm*166.5mm
供应商型号: 1712-HCL165J22RCX-ND
供应商: Digi-Key
标准整包数: 1

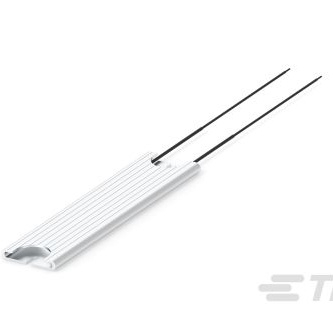

TE CONNECTIVITY 通孔电阻 HCL165J22RCX

HCL165J22RCX概述

    高性能铝壳电阻 HCL 系列技术手册

    产品简介


    TE Connectivity 的 HCL 系列铝壳电阻以其独特的超薄设计(仅 7.25 毫米)和高功率密度为特点,在空间受限且需要高效散热的应用中表现出色。这些电阻广泛应用于伺服驱动器、控制器及变频器中,是电机制动、假负载和传统功率电阻应用的理想选择。其核心优势在于能够承受高达额定功率 70 W 和 100 W 的热量环境(分别对应 HCL130 和 HCL165 型号),并在极端环境下提供稳定可靠的表现。

    技术参数


    以下是 HCL 系列铝壳电阻的关键技术规格:
    | 参数项 | HCL130 | HCL165 |
    |
    | 功率等级 | 70 W(空气,20℃) | 100 W(空气,20℃) |
    | 最大允许环境温度 | 40℃ | 40℃ |
    | 电阻范围 | 3.3Ω 至 3.3kΩ | 4.7Ω 至 5.6kΩ |
    | 温度系数 | -80 ppm/°C 至 200 ppm/°C | -80 ppm/°C 至 200 ppm/°C |
    | 脉冲负载能力(120 秒周期内) | 1650 W(1.2 秒脉冲) | 1750 W(1.2 秒脉冲) |
    | 绝缘电阻 | ≥100 MΩ | ≥100 MΩ |
    | 工作电压(交流/直流) | 1000 V/1414 V | 1000 V/1414 V |

    产品特点和优势


    HCL 系列铝壳电阻具备多项独特优势:
    1. 超薄设计:7.25 毫米的厚度使其适用于紧凑型设备。
    2. 高功率密度:相比同类产品,其单位体积功率更高。
    3. 高过载能力:可承受短时间内极高功率冲击,特别适合刹车电路。
    4. 安全认证:UL 认证保证其安全性与可靠性。
    5. 宽温范围适应性强:可在 -40℃ 至 +200℃ 环境下工作。

    应用案例和使用建议


    HCL 系列电阻广泛应用于以下场景:
    - 伺服驱动器:用于动态制动电路。
    - 变频器:作为假负载实现测试与调试。
    - 电机控制:用于电阻负载仿真。
    使用建议:
    - 在安装过程中需确保热沉(Heat Sink)与电阻良好接触,通过涂抹导热硅脂降低热阻。
    - 依据负载曲线调整电阻连接方式以避免因电流不均衡导致的损坏。

    兼容性和支持


    HCL 系列电阻采用标准化电缆设计,符合 18 AWG、600V 和 200℃ 的工业标准。该系列产品与多种控制器和驱动器兼容,TE Connectivity 提供全面的技术支持及售后服务。

    常见问题与解决方案


    1. 问题:电阻表面温度过高?
    - 解决方案:增加散热面积或使用导热硅脂增强热传导。
    2. 问题:安装后无法正常工作?
    - 解决方案:检查连接电缆和接线端子是否正确安装。
    3. 问题:电阻外观异常?
    - 解决方案:联系厂家更换新件,避免继续运行可能导致进一步损坏。

    总结和推荐


    HCL 系列铝壳电阻凭借其紧凑设计、高功率承载能力和高过载耐受性,成为伺服驱动器和变频器的理想选择。尤其在电机制动、假负载测试等应用中表现出色。如果您正在寻找高效稳定的功率电阻解决方案,HCL 系列是一个值得推荐的产品。
    推荐指数:★★★★★

HCL165J22RCX参数

参数
电阻值 22Ω
精度 ±5%
额定功率 100W
温度系数 -80ppm/℃~200ppm/℃
长*宽*高 165mm*150mm*166.5mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

HCL165J22RCX厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HCL165J22RCX数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY HCL165J22RCX HCL165J22RCX数据手册
