2108971-5

产品分类: 无线收发芯片
厂牌: TE CONNECTIVITY
产品描述: 泰科 遥测天线, 盖板天线, 超宽带 (UWB)
供应商型号: 571-2108971-5
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 无线收发芯片 2108971-5

2108971-5概述

    2108971-X Antenna 技术手册概述

    产品简介

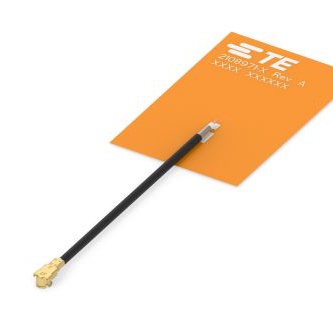

    2108971-X 是一款灵活电缆天线,采用偶极子天线设计(尺寸为 24.1 x 35.1 x 0.15mm)。该天线独立于地面平面工作,适用于多种频段(3100-8500 MHz),并覆盖了UWB通道1至9的频谱。它配有双面粘合剂柔性印刷电路板(FPC),便于粘贴安装。同时,提供了长度为50mm、100mm、150mm和200mm的同轴电缆选择,其中150mm长度的天线性能经过优化。

    技术参数


    以下是2108971-X天线的主要技术规格和性能参数:
    - 频率范围:3100-5000 MHz, 5900-8500 MHz
    - 电压驻波比 (VSWR):<1.8:1, <1.9:1
    - 平均效率:76% 和 80%
    - 峰值增益:1.7 dBi 和 4.3 dBi
    - 功率处理能力:10瓦(连续波)
    - 极化方式:线性
    - 尺寸:24.1 x 35.1 x 0.15 mm (0.95 x 1.38 x 0.006 英寸)
    - 重量:<1.4克(<0.05盎司)
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C

    产品特点和优势


    - 独立于地面平面:不需要特定的地面平面即可工作,使得安装更为灵活。
    - 多种长度选项:可根据不同的应用需求选择适合的电缆长度。
    - 优化性能:特别针对150mm长度进行优化,确保最佳性能。
    - 易于安装:配备双面粘合剂的FPC,方便用户快速安装。

    应用案例和使用建议


    2108971-X天线广泛应用于无线通信、物联网设备等领域。对于需要高频段传输的应用场景尤为适用。在实际安装时,需要注意以下几点以优化性能:
    - 避免弯折角度过大:过大的弯曲角度会降低天线性能,建议保持在30°以内。
    - 考虑地面平面影响:不同的地面平面大小和形状会影响天线的性能,建议在实际应用中进行测试。
    - 电缆路由方向:合理规划电缆的走向,避免信号干扰。

    兼容性和支持


    2108971-X天线可以与多种设备兼容,包括带有MHF和MHF4L类型连接器的设备。制造商提供了详尽的技术支持和售后保障,用户可通过TE Connectivity官网获取更多帮助。

    常见问题与解决方案


    根据手册中的描述,常见的问题及解决方法如下:
    - 问题1:VSWR值过高
    解决方法:检查电缆连接是否牢固,调整电缆弯曲角度。
    - 问题2:天线性能不佳
    解决方法:检查安装环境,确保没有大型金属结构干扰天线。

    总结和推荐


    2108971-X天线凭借其灵活性、优化性能和广泛的兼容性,在各种无线通信应用中表现出色。我们强烈推荐这款天线用于高频段传输需求的设备中。总体来说,该天线具有显著的市场竞争力,并且在各类应用场景中表现出良好的性能和稳定性。

2108971-5参数

参数
最小工作频率 3GHz,8.5GHz
传输电流 -
发送机数量 -
最大数据速率 -
接口类型 -
接收电流 -
典型供电电流 -
接收机数量 -
射频系列/标准 Ultra Wide Band
最大工作频率 8.5GHz
最大工作供电电压 -
支持协议 -
调制方式 -
模块/芯片分类 -
典型输出功率 -
典型灵敏度 -
最小工作供电电压 -
长*宽*高 24.1mm*24.1mm*150μm
安装方式 黏合安装
包装方式 袋装
