首页  >  产品百科  >  8-1241961-8

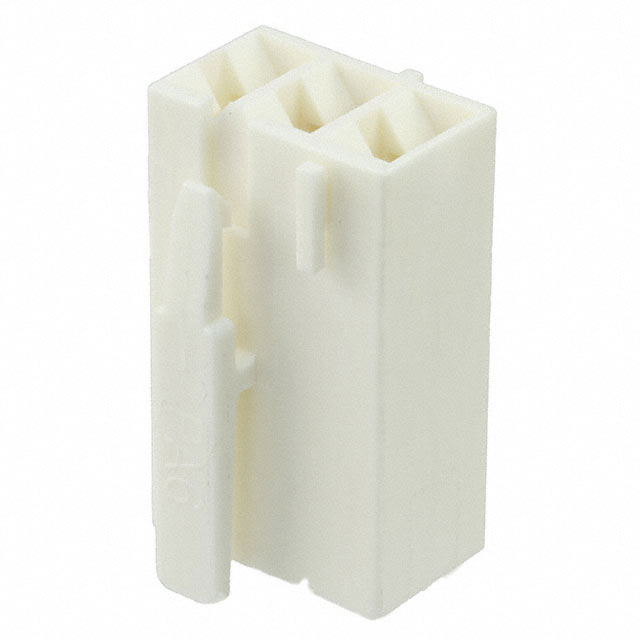

8-1241961-8

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Lock,Receptacle 1 3pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 15mm(长度)*13.9mm(高度)
供应商型号: N-8-1241961-8
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 8-1241961-8

8-1241961-8概述

    # RAST 5 IDC 接收器插座技术手册

    产品简介


    基本介绍
    RAST 5 IDC 接收器插座(TE内部编号:8-1241961-8)是一种专为线到板连接设计的电子元器件。这类插座主要用于需要在电路板上实现电源和信号传输的应用场合。其独特之处在于能够在较宽的操作温度范围内保持良好的性能,并具备出色的机械和电气稳定性。
    应用领域
    此类接插件广泛应用于汽车电子、家用电器、工业控制等领域。具体应用场景包括电源模块、控制板、传感器接口等。

    技术参数


    - 中心间距:5 mm [0.197 in]
    - 位置数量:3
    - 连接器系统:线到板
    - 插座类型:接收器
    - 终端方式:通过压接线缆
    - 材料:PA 6.6
    - 颜色:自然色
    - 操作温度范围:-40 – 105°C [-40 – 221°F]
    - UL阻燃等级:UL 94V-2
    - 产品合规:符合欧盟RoHS、ELV指令及中国RoHS标准
    - 封装方式:每箱2000个

    产品特点和优势


    - 高可靠性:压接方式确保了长期的机械稳定性,避免松动现象。
    - 宽温范围:在极端环境下也能正常工作,适用性强。
    - 环保合规:满足国际环保标准,确保安全无毒。
    - 易于安装:结构设计简单,安装方便快捷。

    应用案例和使用建议


    应用案例
    在一个工业控制设备的应用案例中,该接插件被用于控制板上的电源接口。客户反馈表示,在高温环境中,该接插件仍能保持良好的电气连接和机械强度。
    使用建议
    1. 检查电缆尺寸:确保电缆线径符合接插件的压接要求,以保证接触良好。
    2. 注意环境因素:在高低温、潮湿等复杂环境中,定期检查接插件的工作状态,及时更换损坏部件。
    3. 正确压接:严格按照压接工艺进行,避免虚接或断接情况的发生。

    兼容性和支持


    兼容性
    此接插件与以下型号兼容:
    - TE内部编号:1955441-1 压接端子,PCB接口
    - TE内部编号:1534077-4 多功能装配,4位
    - TE内部编号:1394918-7 双插件,5.0 BU-STE 7位
    支持和服务
    如需技术支持,可拨打服务热线 +1 800 522 6752。此外,该产品具有详细的产品手册和技术文档,可在官方网站下载获取。

    常见问题与解决方案


    1. 问题:接插件无法正常压接
    - 解决方案:检查压接工具是否正确设置,确认电缆线径是否合适,重新尝试压接。

    2. 问题:接插件外观破损
    - 解决方案:由于物理损伤导致,建议更换新的接插件,避免影响整体电气性能。

    3. 问题:接插件在高温下失效
    - 解决方案:检查是否在规定的操作温度范围内使用,如果超过规定范围,则更换耐高温型号。

    总结和推荐


    综合评估
    RAST 5 IDC 接收器插座凭借其可靠的性能、广泛的适用性和优良的环保合规性,已成为众多应用领域的理想选择。其在宽温度范围内的稳定表现尤其值得称道,适用于各种严苛环境下的电气连接需求。
    结论
    鉴于其卓越的性能和广泛应用前景,强烈推荐该产品用于各类电源及信号传输的应用场景。无论是新项目开发还是现有设备的升级替换,RAST 5 IDC 接收器插座都是一个可靠且高效的选择。

8-1241961-8参数

参数
针脚数 3pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 15mm(长度)*13.9mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

8-1241961-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-1241961-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 8-1241961-8 8-1241961-8数据手册

8-1241961-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
