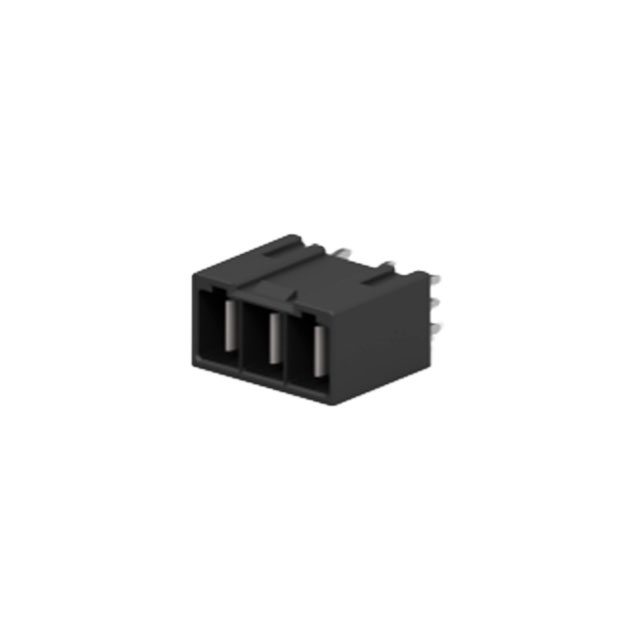

2204585-3

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 5.7mm间距3p排针, ELCON Mini系列
供应商型号: N-2204585-3
供应商: 云汉优选
标准整包数: 150
TE CONNECTIVITY 背板连接器 - 专用 2204585-3

2204585-3概述

    ELCON MINI POWER INTERCONNECTS

    产品简介


    ELCON MINI POWER INTERCONNECTS 是一款专为小型化设计而优化的电子元器件,适用于多种高电流和高电压的应用场合。它以其小巧的8毫米高度和强大的电气特性(高达40安培每接触点,400伏特交流或直流电压)在市场上脱颖而出。这些连接器因其低电阻和高度可靠的设计而在系统性能上提供了信心,广泛应用于电源分配、电源供应、数据中心、无线通信、高性能计算和存储等领域。

    技术参数


    - 电流: 每个接触点支持最高40安培。
    - 电压: 额定电压为400伏特交流或直流。
    - 接触电阻: 最大值为0.3毫欧姆。
    - 机械特性:
    - 金属锁扣结构可承受高达100牛顿的拉力。
    - 使用寿命为50次插拔循环。
    - 材料:
    - PCB连接器:LCP玻璃填充,黑色,UL 94V-0级。
    - 功率接触件:镀银铜合金。
    - 可选编码接触件(2位置):选择性镀金铜合金。
    - 温度范围: -40°C到130°C。

    产品特点和优势


    ELCON MINI POWER INTERCONNECTS 的独特之处在于其成本效益高的冲压接触件设计、紧凑的外形、广泛的配置选项以及可靠的操作性能。具体来说,它们具备以下优势:
    - 小巧且多功能:其高度仅为8毫米,与节省空间的HDMI连接器相似大小。
    - 灵活的配置:提供2、3、4和6(2x3)位置配置,以满足不同需求。
    - 多种安装方式:垂直或直角安装,通过孔焊接或压接。
    - 安全性:正向金属锁扣保持和触电保护。
    - 定制化:提供标准或高柔性的电缆组装设计,可根据具体设计要求进行定制。

    应用案例和使用建议


    ELCON MINI POWER INTERCONNECTS 在多个领域得到了广泛应用,如:
    - 电源分配:用于确保系统中的电力传输稳定可靠。
    - 数据中心:适用于机柜内的电力和数据连接。
    - 工业电子设备:适合工厂自动化、电信基站等场合。
    - 医疗诊断设备:在医疗诊断仪器中用于高效安全的连接。
    使用建议:
    - 考虑电源需求时,选择适当配置和规格的产品,以确保最佳的性能。
    - 在高温环境中使用时,需注意散热和热管理措施,以防止过热损坏。
    - 对于需要高可靠性的应用,可以考虑使用带有编码接触件和保护接地功能的产品,以提高安全性。

    兼容性和支持


    ELCON MINI POWER INTERCONNECTS 支持多种安装方式,包括垂直或直角安装、通过孔焊接或压接。此外,还可以选择带有编码接触件或触电保护功能的产品,使其更加灵活多变。厂商提供全面的技术支持和服务,包括定制化服务和及时响应的客户支持。

    常见问题与解决方案


    1. 问:如何确保连接器的安全性?
    - 答: 使用带有正向金属锁扣保持和触电保护功能的连接器。安装时请确保严格按照产品手册中的指导操作。
    2. 问:如何处理过载电流的情况?
    - 答: 在连接器前安装保险丝或其他过载保护装置。定期检查连接器是否有损坏迹象并及时更换。
    3. 问:如何确定正确的电缆规格?
    - 答: 根据实际负载和电源需求选择合适的电缆规格(14-10 AWG)。在不确定的情况下,可以咨询制造商或技术支持团队。

    总结和推荐


    ELCON MINI POWER INTERCONNECTS 是一款卓越的小型高电流连接器,具有成本效益高、可靠性强、配置多样等特点。它适用于各种高要求的应用场景,并能有效提升系统的整体性能。强烈推荐在电源分配、数据中心、工业电子设备和其他相关领域使用。如果您有任何疑问或需要进一步的支持,可以联系TE Connectivity的技术支持团队获取帮助。

2204585-3参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

2204585-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2204585-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 2204585-3 2204585-3数据手册

2204585-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 3.2436 ¥ 27.5706
300+ $ 3.09 ¥ 26.265
450+ $ 3.009 ¥ 25.5765
库存: 6000
起订量: 150 增量: 150
交货地:
最小起订量为:150
合计: ¥ 4135.59
