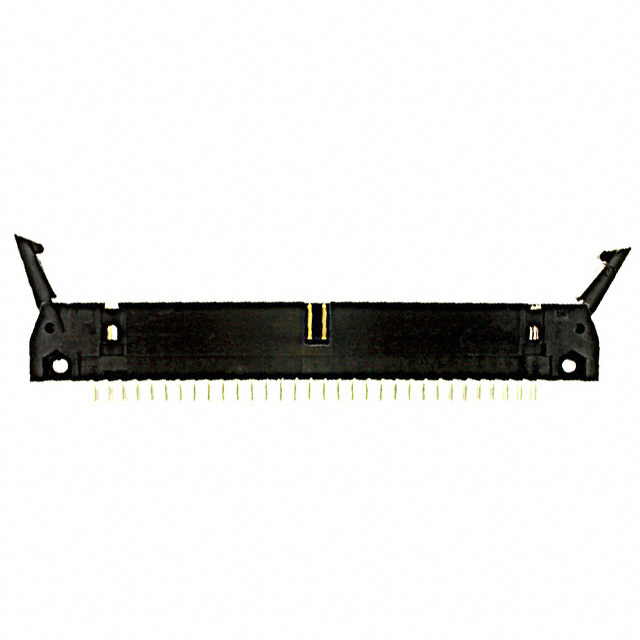

1-5102321-2

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 2.54mm间距64p双排排针 线对板连接器, AMP-LATCH系列, 直角, 通孔安装
供应商型号: 1-5102321-2
供应商: Master
标准整包数: 12
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 1-5102321-2

1-5102321-2概述

    电子元器件技术手册:AMP-LATCH通用插头

    1. 产品简介


    AMP-LATCH通用插头是一种专为线对板连接设计的带状电缆连接器。这类连接器广泛应用于消费电子、通信设备、工业自动化等领域。主要功能在于实现带状电缆与印刷电路板之间的可靠连接,提供稳定的信号传输路径。其独特设计不仅保证了高密度的连接,而且具备出色的抗振动和抗冲击性能。

    2. 技术参数


    AMP-LATCH通用插头的技术参数如下:
    - 位数: 64
    - 中心线(间距): 2.54 mm [0.1 in]
    - 连接器系统: 线到板
    - 电气特性:
    - 绝缘电阻: 5000 MΩ
    - 工作电压: 250 VAC
    - 端子特性:
    - 接合方柱尺寸: 0.64 mm [0.025 in]
    - 端子接触部电镀材料: 金,钯镍打底镀金
    - 端子额定电流(最大值): 1 A
    - 机械特性:
    - PCB安装方向: 垂直
    - 行数: 2
    - 尺寸:
    - 连接器长度: 100.58 mm [3.96 in]
    - 连接器高度: 13.94 mm [0.548 in]
    - PCB厚度(建议): 3.18 mm [0.125 in]
    - 操作/应用: 信号电路
    - 环境特性:
    - 工作温度范围: -65 – 105 °C [-85 – 221 °F]
    - UL阻燃性等级: UL 94V-0
    - 焊接工艺能力: 波峰焊接可达265°C

    3. 产品特点和优势


    AMP-LATCH通用插头具有以下几个显著特点和优势:
    - 高密度连接: 64位的设计使其能够在有限的空间内实现高密度连接。
    - 可靠性强: 高绝缘电阻和高工作电压确保了信号传输的稳定性和抗干扰能力。
    - 耐用性强: 采用金、钯镍打底镀金的端子材料和双极化杆对准设计,使其具备出色的抗磨损和抗震能力。
    - 操作简便: 带有弹出式锁闩,便于快速插拔和固定。

    4. 应用案例和使用建议


    AMP-LATCH通用插头被广泛应用于通信设备、工业控制、消费电子等领域。例如,在路由器中用于连接高速信号线路,或者在机器人控制系统中用于传输控制信号。使用时,建议在插接过程中注意对准定位,避免因错位导致的短路或接触不良。同时,确保连接器周围的环境温度不超过其工作温度范围,以延长使用寿命。

    5. 兼容性和支持


    AMP-LATCH通用插头与市场上常见的带状电缆兼容。TE公司提供全面的支持服务,包括产品选型指导、技术支持及售后服务等。对于具体型号和技术细节,用户可以访问TE官方网站获取详细信息和支持。

    6. 常见问题与解决方案


    - 问题1: 插接不顺畅
    - 解决方案: 检查连接器与母端的对准情况,确保正确的插入方向。
    - 问题2: 信号不稳定
    - 解决方案: 检查连接器与电路板之间的焊接质量,确保焊接牢固。
    - 问题3: 插头损坏
    - 解决方案: 仔细检查使用环境,避免超过其工作温度范围使用。

    7. 总结和推荐


    综上所述,AMP-LATCH通用插头凭借其高密度连接、优异的电气特性和出色的耐用性,成为线对板连接的理想选择。尤其适用于对信号传输稳定性要求较高的应用场景。强烈推荐在相关项目中选用此产品,以确保系统的可靠性和稳定性。
    希望上述内容能够帮助您更好地了解和使用AMP-LATCH通用插头。如有更多问题,欢迎联系TE技术支持团队,我们将竭诚为您服务。

1-5102321-2参数

参数
颜色 黑色
间距-配接 2.54mm
额定电流 1A
防护等级 -
类型 Header,Latch Lock/Eject Hooks,Long
触头镀层 - 配接 金钯
针脚数 64pin
触头镀层厚度 - 配接 760nm
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 托盘

1-5102321-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-5102321-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 1-5102321-2 1-5102321-2数据手册

1-5102321-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12+ $ 8.4802 ¥ 70.5094
36+ $ 7.9025 ¥ 65.706
60+ $ 7.4447 ¥ 61.8996
108+ $ 7.208 ¥ 59.8998
252+ $ 7.1318 ¥ 58.4023
504+ $ 7.1002 ¥ 58.1432
1008+ $ 7.1002 ¥ 58.1432
库存: 696
起订量: 12 增量: 0
交货地:
最小起订量为:12
合计: ¥ 846.11
