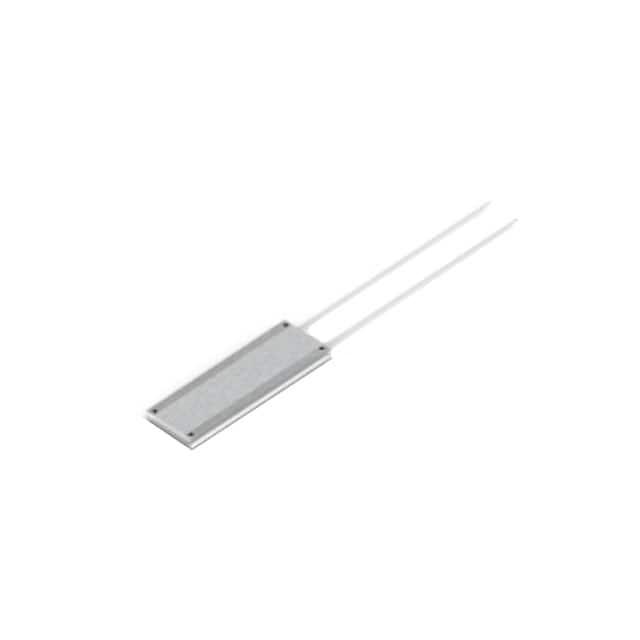

HCF216J68RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±200ppm/℃ 68Ω 200W 螺纹安装 216mm*76mm*15mm
供应商型号: 3565665
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HCF216J68RJ

HCF216J68RJ概述

    铝制外壳制动电阻产品技术手册

    1. 产品简介


    TE Connectivity 新推出的铝制外壳制动电阻是一种高性能的电阻元件,专为吸收高功率过载设计,特别适用于制动应用。该产品具有低剖面(厚度仅15mm)、IP54等级防护和PTFE绝缘飞线连接,使其在空间受限的应用环境中具有显著优势。

    2. 技术参数


    - 功率额定值:HCF80系列在40°C下为75W,HCF110系列为100W,HCF166系列为160W,HCF216系列为200W。
    - 最大温度:HCF80系列为200°C,HCF110系列为260°C,HCF166系列为265°C,HCF216系列为275°C。
    - 电阻范围:HCF80系列为4.7Ω至1KΩ,HCF110系列为6.8Ω至1KΩ,HCF166系列为10Ω至1KΩ,HCF216系列为10Ω至1KΩ。
    - 绝缘电阻:≥1000MΩ@1000VDC。
    - 耐压强度:3500VAC。
    - 温度系数(TCR):±200ppm/°C。
    - 输入保护等级:IP54。
    - 振动测试:符合IEC60068-2-6标准。
    - 工作电压:1100V。
    - 耐脉冲能力:参见具体型号脉冲负载表。

    3. 产品特点和优势


    - 高功率过载能力:可以有效吸收高功率过载,适用于制动系统中的能量消耗。
    - 低剖面设计:仅为15mm厚,适用于空间受限的应用场合。
    - 防水防尘等级:达到IP54等级,确保在恶劣环境下稳定运行。
    - PTFE绝缘飞线连接:提供灵活可靠的连接方式。
    - 多种阻值选择:提供不同阻值以适应不同的应用需求。

    4. 应用案例和使用建议


    - 制动系统:适合用于各类车辆、电机及其他需要高可靠性制动系统的场合。
    - 风力发电系统:由于能有效吸收瞬时功率,适用于风电系统的制动单元。
    - 轨道交通:可用于火车、地铁等公共交通工具的紧急制动系统中。
    使用建议:
    - 在安装时,确保正确的散热设计,以防止长时间高功率运行导致过热。
    - 定期检查连接部位是否紧固,避免接触不良引起故障。
    - 根据具体应用环境选择合适的型号和阻值。

    5. 兼容性和支持


    - 兼容性:该产品适用于各种制动控制系统,可以与其他品牌的标准电气连接件配合使用。
    - 技术支持:如有任何疑问或需要技术支持,可访问www.te.com/help获取帮助,支持电话、电子邮件和在线聊天服务。

    6. 常见问题与解决方案


    - 问题1:工作时温度过高怎么办?
    - 解决方法:检查散热设计是否合理,适当增加散热片或风扇来降低温度。

    - 问题2:绝缘电阻下降如何处理?
    - 解决方法:检查是否有灰尘或湿气进入,清洁并保持干燥环境。

    7. 总结和推荐


    综上所述,这款铝制外壳制动电阻凭借其高功率过载能力、低剖面设计和优异的防护性能,成为在制动系统、风力发电及轨道交通等领域中的理想选择。该产品在设计上考虑到了用户的使用需求和环境条件,是一款值得信赖的高品质产品。因此,我们强烈推荐此款铝制外壳制动电阻作为高效可靠的制动系统解决方案。

HCF216J68RJ参数

参数
温度系数 ±200ppm/℃
精度 ±5%
额定功率 200W
电阻个数 -
引脚数量 -
电阻值 68Ω
长*宽*高 216mm*76mm*15mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

HCF216J68RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HCF216J68RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HCF216J68RJ HCF216J68RJ数据手册
