416XA101P

厂牌: TE CONNECTIVITY
产品描述: 100Ω ±25% 200mW ±250ppm/℃ 线性 100V 通孔安装 8.4mm*6.8mm*8.4mm
供应商型号: 416XA101P
供应商: 国内现货
标准整包数: 10

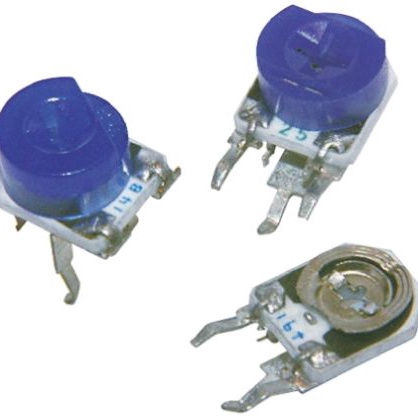

TE CONNECTIVITY 电位器及其他可变电阻器 416XA101P

416XA101P概述


    产品简介


    经济型调节器 - 416系列
    416系列调节器是一款小巧高效的经济型电子元件,特别适用于高可靠性要求的应用场合。其核心特点包括稳定高分辨率的金属膜电位器、紧凑设计、低功耗、宽阻值范围和多种安装选项。该系列调节器广泛应用于高容量电路中,用以替代那些较大且价格昂贵的密封型调节器。

    技术参数


    - 电气特性
    - 阻值范围: 100Ω至1MΩ
    - 阻值精度: ±25%,通过选择可以达到±20%
    - 端电阻: 额定值为标称值的1%或最大10Ω(取两者较大值)
    - 滑动接触电流: 最大50mA
    - 功率额定值: 70℃时0.2W,到100℃时降额至零
    - 极限元件电压: 最大100V DC或AC RMS
    - 旋转噪声: 最大3% CRV
    - 温度系数: ±250ppm/℃
    - 机械特性
    - 端止: 最小50mNm
    - 启动扭矩: 最大30mNm
    - 机械调整角度: 标称240°
    - 操作寿命: 100转
    - 环境特性
    - 温度范围: -25℃至+100℃
    - 负载寿命: 70℃下,ΔR<5%经过1000小时
    - 密封等级: 防尘
    - 气候分类: 25/100/21416M

    产品特点和优势


    - 稳定高分辨率的金属膜电位器: 确保长期使用的稳定性。
    - 空间节省: 体积小巧,便于集成。
    - 低功耗: 功率额定值仅为0.2W,适合电池供电设备。
    - 宽阻值范围: 可满足不同应用的需求。
    - 多种调整方式: 支持顶部或侧面调整,适应不同的安装需求。
    - 防尘防溅: 提升耐用性和可靠性。
    - 自动调整头可用: 进一步提高自动化水平。
    - 广泛分销渠道: 易于采购,方便供应。

    应用案例和使用建议


    应用案例:
    416系列调节器在汽车电子、家用电器、工业控制系统等广泛应用。例如,在汽车空调系统中,它可以用于精确控制温度。
    使用建议:
    1. 确保正确的调整方向: 根据设计要求选择顶部或侧面调整方式。
    2. 正确连接: 确保阻值和功率额定值符合实际应用需求。
    3. 避免过度负载: 避免超过功率额定值,以延长使用寿命。
    4. 注意环境因素: 在极端温度环境下使用时,需特别注意温度系数的影响。

    兼容性和支持


    兼容性:
    416系列调节器在大多数电路板上具有良好的兼容性,可与其他标准组件一起使用。
    技术支持:
    如有任何技术问题或需要进一步的信息,可以通过官方网站上的联系方式进行咨询。厂商提供了详细的文档和支持服务,以确保客户能够充分利用产品的功能。

    常见问题与解决方案


    1. 问:如何选择正确的阻值?
    - 答: 根据实际应用中的电流和电压需求选择合适的阻值。确保阻值范围在100Ω至1MΩ之间,精度为±25%或±20%。
    2. 问:如何进行正确调整?
    - 答: 依据设计要求选择顶部或侧面调整方式,使用合适的工具进行精确调整。
    3. 问:如何应对旋转噪声问题?
    - 答: 通过合理布局和增加屏蔽措施来降低旋转噪声。必要时可联系厂商获取更多技术支持。

    总结和推荐


    综上所述,416系列调节器以其紧凑的设计、稳定可靠的性能和广泛的应用范围,成为高可靠性要求应用的理想选择。它不仅在电气特性方面表现出色,而且具备多项独特的功能优势。对于需要高性能、高可靠性的用户来说,这款产品无疑是值得推荐的选择。

416XA101P参数

参数
电阻值 100Ω
精度 ±25%
额定功率 200mW
温度系数 ±250ppm/℃
额定电压 100V
锥度 线性
长*宽*高 8.4mm*6.8mm*8.4mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

416XA101P厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

416XA101P数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电位器及其他可变电阻器 TE CONNECTIVITY 416XA101P 416XA101P数据手册
